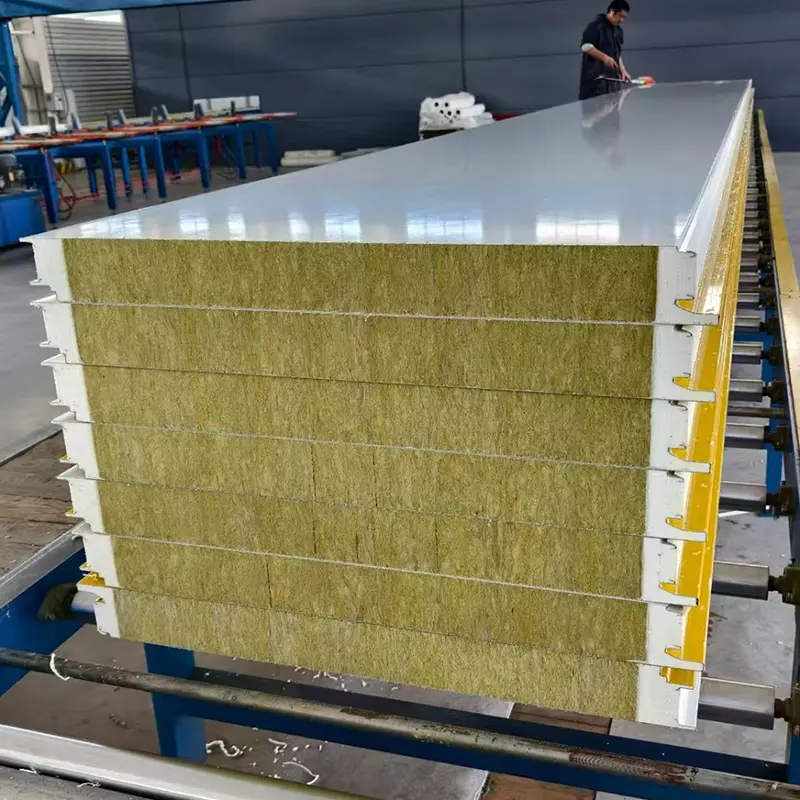

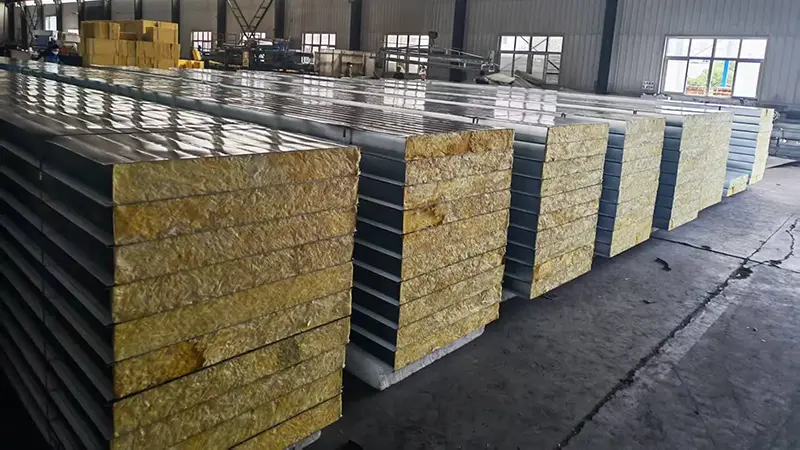

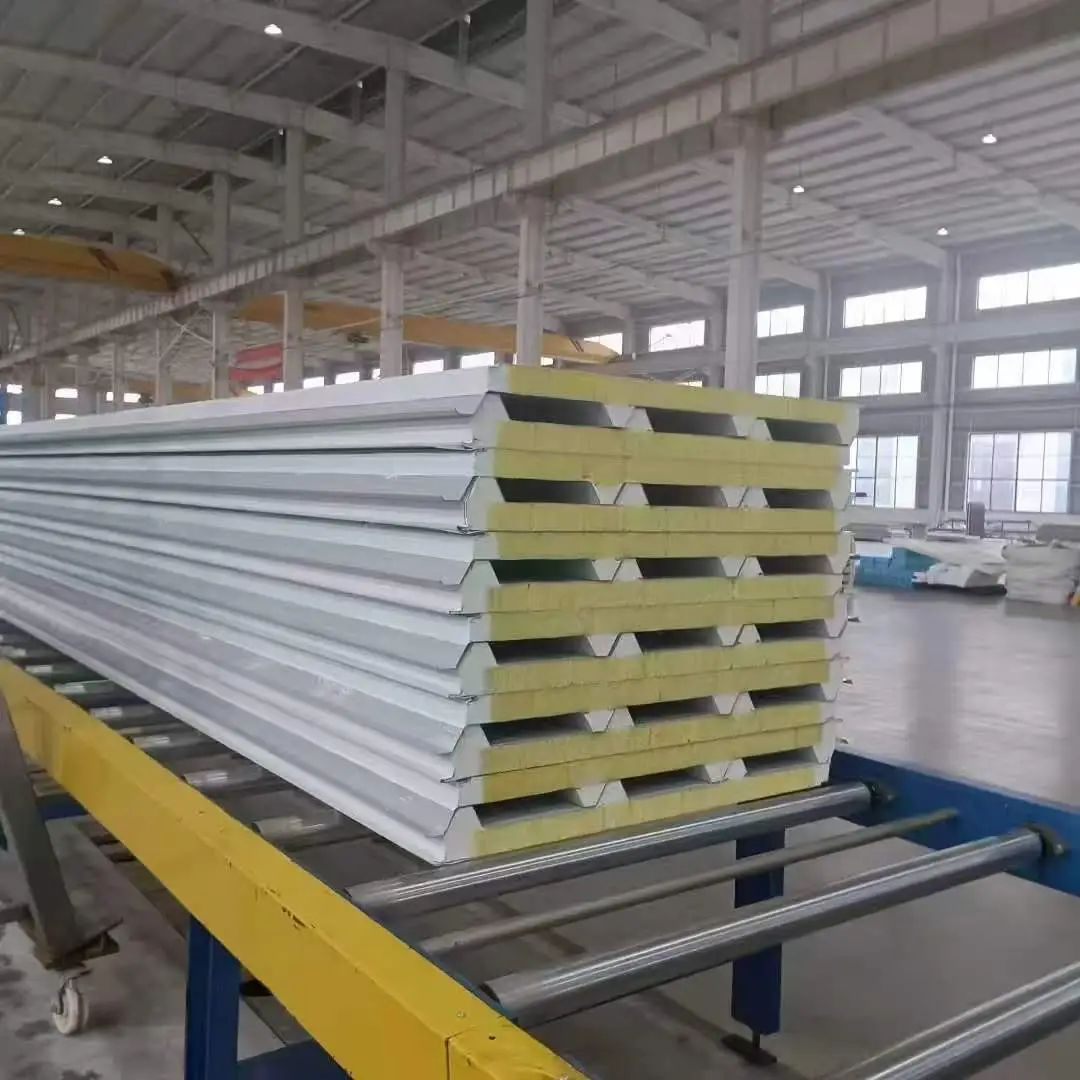

Сендвич панели од камена волна на покривот, исто така наречени композитни панели со метална површина, се состојат од два тенки метални свртени лимови врзани за лесен материјал на јадрото. Листовите кои се соочуваат се обично дебели од 0,4 mm до 0,8 mm и може да бидат поцинкуван челик, челик обложен со боја, челик обложен со Al-Zn или легура на алуминиум. Основниот материјал е избран врз основа на безбедност од пожар, топлинска изолација и буџетски барања. Вообичаени опции за јадро се камена волна, цврст полиуретан (PU) и полистирен (EPS). Облогите и јадрото се врзани со лепило, формирајќи структура на напрегање на кожата. Металните облоги носат сили на истегнување и притисок, додека јадрото го пренесува напрегањето на смолкнување и ги одржува облогите одвоени, што резултира со висока цврстина на свиткување во однос на тежината на панелот.
Сендвич панелите од камена волна на покривот обично се дебели од 50 mm до 200 mm со ефективна ширина од 900 mm до 1000 mm. PU сендвич панелите се со дебелина од 30 mm до 100 mm со ефективна ширина од 1000 mm. EPS сендвич панелите се достапни од 50 mm до 250 mm дебели со ефективна ширина од 1150 mm или 1200 mm. Должината на панелот е генерално до 12.000 mm, а прилагодените должини може да се произведуваат според барањата на проектот.
| Индикатор за изведба | Полиуретанско (PU) јадро | Јадро од камена волна | Јадро од полистирен (EPS). | Стандардна референца |
|---|---|---|---|---|
| Густина на јадрото | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Топлинска спроводливост | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Се мери на амбиентална температура |
| Јачина на врската | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Помеѓу лицето и јадрото |
| Перформанси на согорување | Класа Б1 | Класа А (незапалив) | Класа Б2 | МК 8624 |
| Оценка за отпорност на пожар | Не е одредено | ≥60 мин за дебелина ≥80 mm | Не е одредено | Потврдено со тестови за пожар |
| Капацитет на свиткување | ≥0,5 kN/m на L₀/200 | ≥0,5 kN/m на L₀/250 | ≥0,5 kN/m на L₀/250 | Граница на отклонување |
| Заедничка дебелина | 30-100 мм | 50-200 мм | 50-250 мм | Приспособливо |
| Ефективна ширина | 1000 мм | 900-1000 mm | 1150-1200 mm | Стандардна ширина |
Панелот се однесува како I-beam. Металните облоги делуваат како прирабници, носејќи напрегања на затегнување и притисок. Јадрото делува како мрежа, пренесувајќи сили на смолкнување. Зголемувањето на дебелината на јадрото ја зголемува ригидноста на виткањето без да додаде значителна тежина бидејќи густината на јадрото е мала. Сите три типа јадра треба да исполнуваат минимален капацитет на виткање на оптоварување од 0,5 kN/m под одредената граница на отклонување. Панелите од камена волна и EPS се тестираат на L₀/250, додека PU панелите се тестираат на L₀/200.
Барањата за јачина на врската варираат според типот на јадрото. ЕПС панелите бараат цврстина на врска над 0,1 MPa, PU панелите најмалку 0,09 MPa и панелите од камена волна над 0,06 MPa. За време на тестирањето на кора, материјалот од јадрото што останува на облогата мора да биде рамномерно распореден и да покрива најмалку 85% од залепената површина. Ова барање помага да се потврди дека облогите и јадрото продолжуваат да работат како единствена единица.
Однесувањето на пожарот се определува главно од јадрото. Јадрата од камена волна се незапаливи и обезбедуваат огноотпорност од најмалку 60 минути кога дебелината е 80 mm или повеќе. PU јадрата можат да достигнат рејтинг за отпорност на пламен од класа Б1. Јадрата EPS се оценети со класа B2 и се ограничени на области со ниски барања за безбедност од пожари. Проектните кодови за пожар треба да го водат изборот на јадрото.
PU јадрата нудат најниска топлинска спроводливост со 0,027 W/(m·K) или помалку, проследено со EPS со 0,041 W/(m·K) и камена волна со 0,045 W/(m·K). Изборот треба да ги балансира целите на изолацијата, оценката за пожар и буџетот. За даден услов за изолација, PU панелите може да бидат потенки од панелите EPS или камена волна.
Јадрените панели од камена волна се погодни за згради за кои се потребни незапаливи материјали за обвивка, како што се индустриски постројки со висок ризик од пожар, јавни згради, чисти простории и области каде што кодовите за пожар наложуваат материјали од класа А. Тие исто така обезбедуваат добра апсорпција на звукот, што е корисно во бучни средини.
PU-јадрените панели се соодветни за проекти каде што е потребна максимална топлинска изолација во ограничена дебелина, како што се ладилници, складишта со контролирана температура и енергетски ефикасни згради. Нивниот рејтинг за пожар Б1 ги прави прифатливи во многу апликации, но локалните прописи за пожар треба да бидат потврдени.
Основните панели на EPS се економична опција за згради со ниски барања за заштита од пожари, како што се привремени објекти, земјоделски згради и некои магацини. Тие обезбедуваат добра изолација по пониска цена, но нивниот рејтинг Б2 ја ограничува употребата во окупирани или ризични области.
Карпестата волна е единствената незапалива опција меѓу трите и обезбедува најголема отпорност на пожар. PU може да постигне B1, додека EPS е B2. За згради со строги кодови за пожар, обично е потребна камена волна.
Да, сендвич панелите може да се користат и за ѕидови и за покриви, но покривните панели може да бараат дополнителни функции како што се поцврсти профили, подобар дизајн на дренажа и поголема отпорност на кревање ветер. Потврдете со производителот дека избраниот панел ги исполнува барањата за оптоварување на покривот.
PU нуди подобра топлинска изолација по единица дебелина и поголема цврстина на врската, но чини повеќе. EPS е полесен и поевтин. Ако целите на изолацијата можат да се исполнат со подебел EPS панел, тоа може да биде поекономичен избор. Термичките пресметки треба да ја водат одлуката.
Релевантните стандарди вклучуваат JC/T 868 за полиуретански сендвич панели со метална облога, JC/T 869 за сендвич панели од камена волна со метална облога и JC/T 689 за полистиренски сендвич панели со метална облога. Спецификациите на проектот и критериумите за прифаќање треба да се однесуваат на овие документи.
