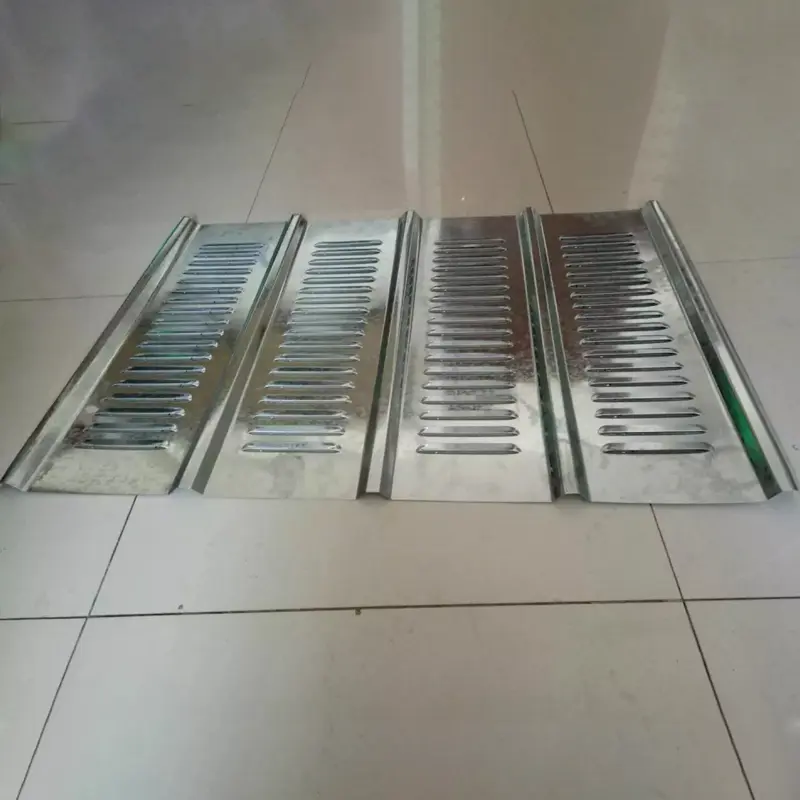

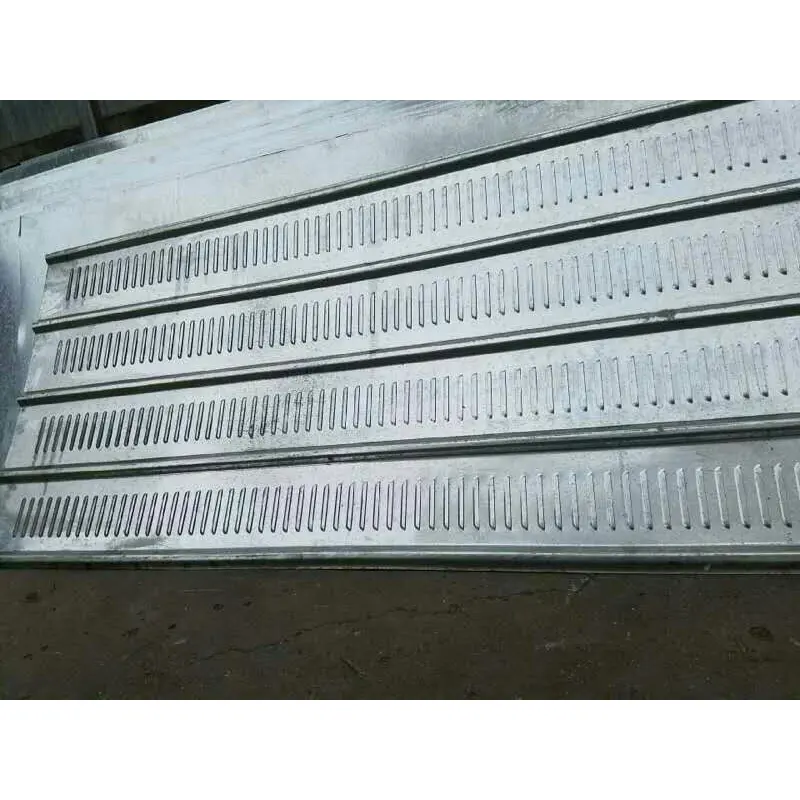

Издупчениот перфориран лим се функционални архитектонски панели создадени со обработка на метални листови со помош на опрема за прецизно штанцување со голема брзина за да се формира структура од аголни отвори слични на решетки. За разлика од стандардните перфорирани панели (кои имаат праволини дупки како што се кругови или квадрати), перфорираните панели со перфорации имаат аголни перфорации. Овој дизајн овозможува воздухот да тече низ дијагоналните канали додека ја блокира хоризонталната линија на видот, со што се постигнува ефект „проветрен, но непроѕирен“.
Q235 поцинкуван челик:Најчестиот материјал во градежништвото. Површините се обработуваат со галванизирање на топло и електростатско премачкување во прав (дебелина на облогата ≥60μm), издржувајќи 500 часа тестирање со прскање со сол без лупење или рѓосување. Стандард за тестирање: ASTM B117 / ISO 9227. Лабораториските извештаи се достапни на барање.
304 нерѓосувачки челик:Се користи за надворешни средини кои бараат висока отпорност на корозија или за украсни проекти.
Алуминиумска легура:Се користи за проекти со ограничувања на тежината или за оние кои бараат компатибилност со покривни панели од алуминиум-магнезиум-манган.
Процес на производство и спецификации:Произведен со помош на брзи, прецизни, целосно автоматизирани линии за удирање, системот поддржува различни материјали, вклучувајќи перфорирани челични намотки обложени со боја, алуминиумски калеми и лимови од нерѓосувачки челик. Стандардните дебелини се движат од 0,5 mm до 2,0 mm (тенки листови: 0,5–1,0 mm; дебели листови: 1,0–2,0 mm). Вообичаените агли на решетки се 45°–60°, со сооднос на отворена површина од 40%–60%. Стандардните големини на листови се 1000×2000mm и 1250×2500mm; сопствени големини се достапни на барање.
Површински третман:Лимовите од галванизиран челик може да се завршат со електростатска прашкаста облога. Боите се прилагодени според RAL стандардите (вообичаените бои вклучуваат темно сива, светло сива, кралска сина и темно зелена).
Акустичната изведба на перфорираните ловерни панели е поткрепена со конкретни експериментални податоци. Систематското истражување спроведено од Лабораторијата за архитектонска акустика на Националниот универзитет Ченг Кунг (Тајван) на микро-перфорирани хоризонтални ловерни панели покажа дека просечното намалување на бучавата се движи од минимум 4dB до максимум 15dB. Клучните променливи кои влијаат на акустичната изведба вклучуваат должина на решетката, дебелина на решетката, структурна конфигурација (еднострана наспроти двострана перфорација), агол на решетката и растојание на решетки.
Перфорираните ловерни панели ја олеснуваат природната вентилација и олеснување на притисокот преку аглести перфорации во решетките, ефикасно намалувајќи ја отпорноста на ветерот. Кога се користи во градежното складирање, дизајнот на проток на воздух со решетки ја намалува отпорноста на ветерот за над 30% во споредба со традиционалните цврсти бариери, врз основа на споредбените пресметки на оптоварувањето на ветерот. Панелите се дизајнирани да ги задоволат локалните барања за оптоварување на ветерот во согласност со важечките градежни кодови (на пр., GB 50009 / EN 1991), со реалните перформанси потврдени преку структурни пресметки и проценки на оптоварувањето на ветерот специфични за проектот. Ова ги прави погодни за крајбрежни региони склони кон тајфуни и ветровити.
Отпорноста на корозија на перфорираните ловерни панели е обезбедена преку двопроцесен систем: галванизирање со топло натопување проследено со електростатско премачкување во прав. Поцинкуваниот основен слој е комбиниран со високотемпературно стврднат полиестерски премаз во прав (≥60μm дебелина). Панелите издржуваат 500 часа тестирање со прскање со сол без лупење или 'рѓосување, во согласност со ASTM B117 / ISO 9227. Извештаите за тестирање од трета страна се достапни на барање, а работниот век на отворено се проценува на 5-10 години во нормални услови на животната средина.
Направен од галванизиран челик Q235, материјалот нуди одлична цврстина на притисок, додека процесот на печат на решетки обезбедува висока димензионална прецизност. Во апликациите за железнички транзит (проветрување и ролетни отпорни на дожд), структурата ги комбинира предните перфорирани панели за решетки со задни прегради за дожд за да го балансираат протокот на воздух и заштитата од временските услови. За преградите за напојување со моторизирана опрема, материјалот што апсорбира звук од 5–10 mm може да се нанесе на структурата на решетката за да се намали шумот.
Декорација на јавни згради од големи размери и апсорпција на звук:Овие перфорирани листови се користат за украсување и акустична обработка во големи проекти како што се аеродроми, железнички станици, стадиони, изложбени центри и метро станици.
Градежно складирање:Издупчениот перфориран багажник има модуларен дизајн со склоп со завртки, што ја елиминира потребата за заварување на лице место. Поддржува повторна употреба над 5 пати и може да се пофали со стапка на рециклирање на челик од 95%.
Вентилација на опрема и дисипација на топлина:Користени како панели за дисипација на топлина за куќишта на опремата, овие решетки обично се произведуваат од не'рѓосувачки челик, галванизиран челик или алуминиум (дебелина: 0,8–2 мм), обезбедувајќи ефикасна вентилација и дисипација на топлина додека нуди заштита од прав и прскање.
Сите параметри наведени подолу се засноваат на фабричко стандардно производство или референтно тестирање. Приспособувањето е достапно за да се исполнат специфичните барања на проектот.
| Метрика на перформанси | Параметар/спецификација | Забелешки / Тест основа |
|---|---|---|
| Основен материјал | Q235 галванизиран челик / 304 нерѓосувачки челик / легура на алуминиум | Избрани врз основа на околината |
| Стандардна дебелина | 0,5-2,0 мм | Тенки: 0,5–1,0 mm; Дебелина: 1,0–2,0 мм |
| Агол на навалување на решетката | 45°-60° | Стандарден дизајн |
| Сооднос на отворена површина | 40%-60% | Балансира скрининг и вентилација |
| Површински третман | Поцинкување со топло натопување + електростатско премачкување во прав | Дебелина на облогата ≥60 μm |
| Тест со спреј за сол | ≥ 500 часа | ASTM B117 / ISO 9227; достапен извештај |
| Просечно намалување на шумот | 4–15 dB | Потврдено во акустична лабораторија |
| Перформанси на оптоварување со ветер | Дизајниран да ги исполни барањата за оптоварување на ветерот GB 50009 / EN 1991 година | Структура на решетки за насочување на воздухот; верификација специфична за проектот |
| Визуелен скрининг | Блокира над 90% од хоризонталната линија на видот | Измерено на растојание од 1 m, нормален поглед |
| Стандардна големина на панелот | 1000×2000 mm / 1250×2500 mm | Приспособливо |
1. Вентилација без видливост (уникатна функционалност).Дизајнот на аголна решетка создава преклопување кога се гледа однапред, блокирајќи над 90% од видната линија однадвор, притоа овозможувајќи природен проток на воздух - балансирајќи ја заштитата на приватноста со вентилација и дисипација на топлина. Визуелниот скрининг се мери на растојание од 1 метар нормално на површината на панелот.
2. Потврдени акустични перформанси (намалување од 4–15 dB).Лабораториското тестирање потврдува просечно намалување на бучавата од 4–15 dB; перформансите може дополнително да се подобрат со додавање памук што апсорбира звук или микро-перфорирани панели.
3. Отпорност и издржливост на корозија (500-часовна верификација со прскање со сол).Двојната антикорозивна заштита (поцинкување со топло натопување плус електростатско премачкување во прав) обезбедува никакво лупење или рѓосување по 500 часа тестирање со прскање со сол според ASTM B117 / ISO 9227; работен век на отворено од 5-10 години.
4. Модуларно склопување и повторна употреба.Модуларниот дизајн со завртки врски ја елиминира потребата за заварување на самото место; панелите може повторно да се користат најмалку пет пати, со стапка на рециклирање на челик од 95%.
5. Прилагодување на флексибилен материјал и спецификации.Достапен во различни материјали како што се галванизиран челик Q235, нерѓосувачки челик и алуминиум; дебелината, димензиите и боите на плочата може да се прилагодат за да се исполнат специфичните барања на проектот.
1.Декоративни и системи за апсорпција на звук за големи јавни згради како што се аеродроми, железнички станици, стадиони, изложбени центри и метро станици.
2.Собирање на градилиштето за работи на патишта, ископување на подземната железница и реновирање на станбени простории (која бара отпорност на ветер и олеснување на притисокот).
3.Вентилација, дисипација на топлина и заштита од прашина за индустриски постројки и простории за опрема.
4.Бариери за бучава за општинските патишта и индустриските зони (кога се комбинираат со материјали што апсорбираат звук).
5.Интегрирани архитектонски системи за засенчување и вентилациони перници.
Дали барате функционален панел кој ја балансира вентилацијата и скринингот за архитектонска декорација, градежно складирање или проекти за намалување на бучавата? Изработени од галванизиран челик Q235 или нерѓосувачки челик, овие панели имаат прецизно печат, агли со агол од 45°–60°. Тие обезбедуваат над 90% визуелно прикажување (мерено со нормален поглед од 1 m) додека овозможуваат природна вентилација и олеснување на притисокот, нудејќи повеќе од 30% помала отпорност на ветер во споредба со цврстите панели. Акустичните лабораториски испитувања потврдуваат намалување на бучавата од 4–15 dB, додека тестовите со прскање со сол од 500 часа (ASTM B117 / ISO 9227) ја потврдуваат нивната отпорност на корозија; модуларниот дизајн овозможува повторна повторна употреба. Од декоративна апсорпција на звук во големи јавни згради до складишта отпорни на ветер за урбани работи на патишта, перфорираните панели на решетки - поткрепени со докажани податоци за перформансите - нудат сигурно решение кое обезбедува „вентилација без видливост“ заедно со намалување на бучавата и отпорност на ветер.
Ние ги тестираме нашите панели обложени со прав во согласност со ASTM B117 или ISO 9227 за 500 часа. Тест извештаите од трета страна се достапни на барање за да се потврдат резултатите.
Стапката на визуелна проверка се мери на растојание од 1 метар нормално на површината на панелот. Под нормални агли на гледање, аголните решетки се преклопуваат за да блокираат повеќе од 90% од хоризонталната линија на гледање, додека сè уште дозволуваат проток на воздух.
Да. Дизајнот со решетки го намалува оптоварувањето на ветерот за над 30% во споредба со цврстите панели. Вршиме пресметки за оптоварувањето на ветерот специфични за проектот според важечките кодови (на пр., GB 50009 или EN 1991) за да се осигураме дека панелите и структурата за поддршка се соодветно дизајнирани.
Нудиме галванизиран челик Q235, нерѓосувачки челик 304 и алуминиумска легура. Изборот зависи од барањата за корозија, ограничувањата на тежината и естетските преференции. Сите материјали може да се премачкаат со прав во различни RAL бои.
Да, можеме да обезбедиме примероци панели за евалуација и да ги споделиме релевантните извештаи од тестот (солен спреј, акустична, механичка) на барање. Нашиот инженерски тим нуди и технички консултации за вашиот конкретен проект.
Панелите се дизајнирани за модуларно склопување со завртки, со што се елиминира потребата за заварување на самото место. Ова овозможува побрза инсталација и лесно расклопување, а панелите може повторно да се користат повеќе пати.
