Системот за поддршка на обвивката на зградата се состои од секундарни структурни елементи, сврзувачки елементи, хидроизолациони компоненти и завршни додатоци кои ја поврзуваат главната челична рамка со покривните и ѕидните панели.СЕНБОГрадежни материјалиобезбедува комплетен асортиман на овие компоненти за проекти за челични конструкции, вклучително и ризли, потпорни клипови, системи за олуци, трепкачки и запечатувачки материјали.
Системот обично е поделен на пет функционални групи:
Структурна поддршка:Ц, Ш, У и L-облик челични огради, канали за капа, шипки за попуштање и цевки за зацврстување. Овие членови ги пренесуваат оптоварувањата од покривните и ѕидните панели до примарната челична рамка.
Прицврстување и поврзување:Прицврстувачи на покривот и ѕидот, лизгачки и фиксирани држачи, завртки за самодупчење, столпчиња за стрижење и скриени спојници. Овие компоненти одредуваат како се прицврстени панелите и како се прилагодува термичкото движење.
Одводнување:Олуци од челик или не'рѓосувачки челик, излези за дождовница, доводни цевки и компоненти за сифони за одводнување. Правилниот дизајн на дренажа спречува акумулација на вода и истекување на периметарот на покривот.
Трепка и дотерување:Капи за гребени, трепкачки листови, облоги на рабовите, затворачи и рабови што капе. Овие ставки ги запечатуваат рабовите и транзициите на панелот, задржувајќи ја водата надвор и обезбедувајќи готов изглед.
Изолација и запечатување:Топлинска изолација, бариери на пареа, мембрани за дишење, ленти за заптивање и дихтунзи. Овие производи го контролираат преносот на топлина, управуваат со кондензацијата и одржуваат херметички.
Пулини во облик на Цсе најкористени секундарни членови во обвивките на металните згради. Големините се движат од C80 до C350, со дебелини од 1,5 mm до 3,5 mm. Тие се едноставни за изработка и инсталирање, што ги прави погодни за општи индустриски згради и магацини.
Полиња во форма на Zнудат подобри перформанси на преклопување од деловите во облик на C и често се специфицирани за подолги распони. Големините се движат од Z80 до Z350, со достапни претходно пробиени дупки за да се подобри точноста на инсталацијата и перформансите на одводнување.

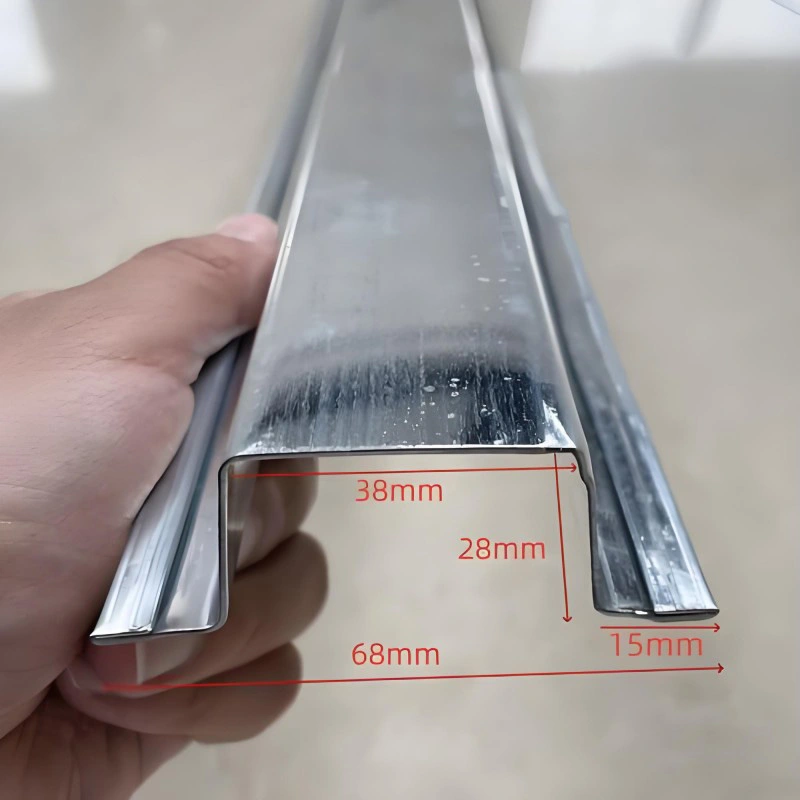

Челик во форма на буквата У и Лсе користат за врамување на вратите и прозорците, зајакнување на аголот и фиксирање на рабовите.Канали за капаработа со соодветни држачи за поддршка во системи кои бараат прецизно усогласување. Попустливите шипки и цевките за зацврстување ја подобруваат целокупната стабилност на системот за миење.
Носечките штипки се технички најкритичниот дел од системот на покривот со стоечки шевови.Лизгачки потпоридозволете таблата на покривот да се прошири и да се собира со температурни промени, намалувајќи го стресот што инаку може да предизвика свиткување или замор на прицврстувачите. Овие потпори обично вклучуваат изолациски разделник за да се спречи термичко премостување.Фиксна поддршкасе користат на локации каде што движењето мора да биде ограничено, како што се на стреата или гребенот.
Завртките за самодупчење со EPDM подлошки се стандарден прицврстувач за повеќето приклучоци на ѕидни и покривни панели. Машината за перење одржува атмосферска заптивка, додека облогата на завртката ја одредува отпорноста на корозија. Навртките за смолкнување се користат во композитните системи на подната палуба за поврзување на палубата со челичната греда и пренесување на силите на смолкнување.

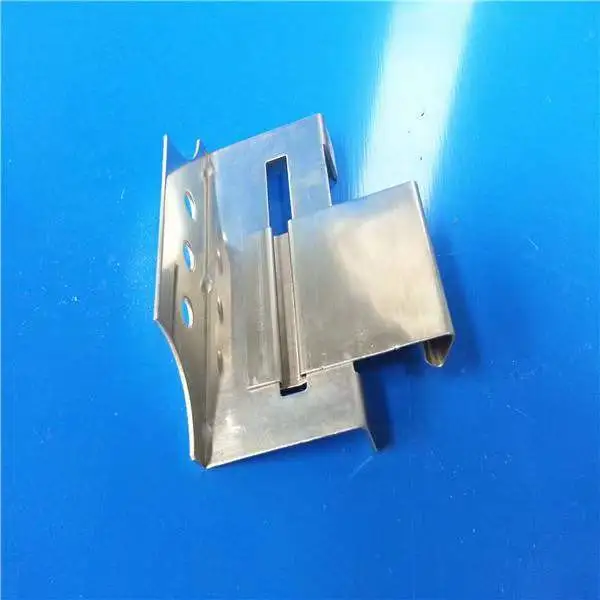

За системите за стоечки шевови, штипките од не'рѓосувачки челик и алуминиумските стеги ги обезбедуваат панелите без да навлезат во површината на покривот. Ова го намалува бројот на изложени сврзувачки елементи и ја подобрува долгорочната непропустливост на времето.

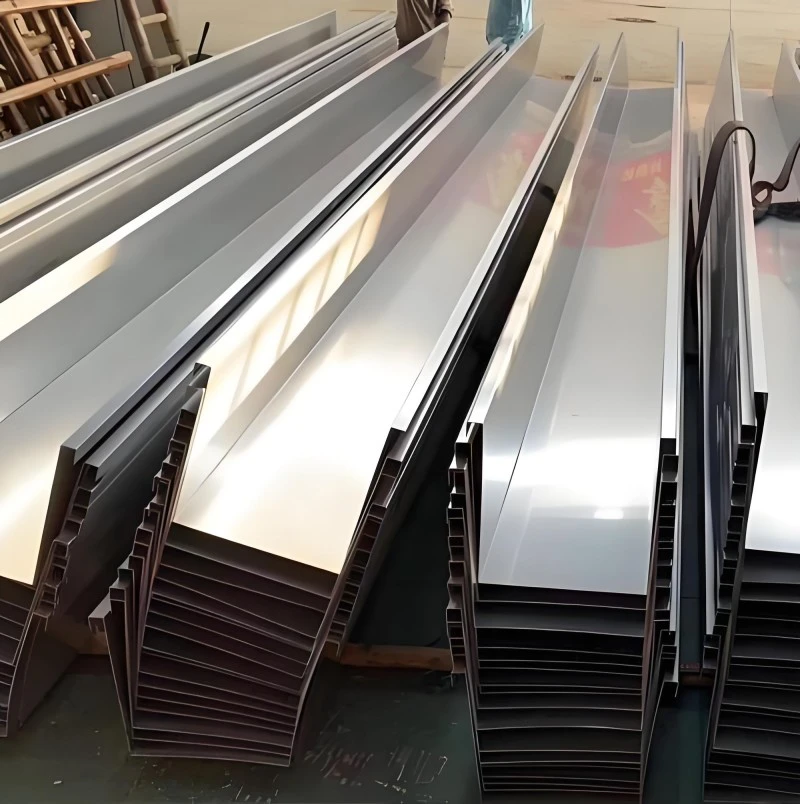

Челичните олуци се главниот елемент за собирање за одводнување на покривот. Вообичаените материјали вклучуваат галванизиран челик и нерѓосувачки челик, со дебелини од 1,0 mm до 2,0 mm. Нерѓосувачкиот челик нуди подобра отпорност на корозија и се претпочита во крајбрежни или индустриски средини.

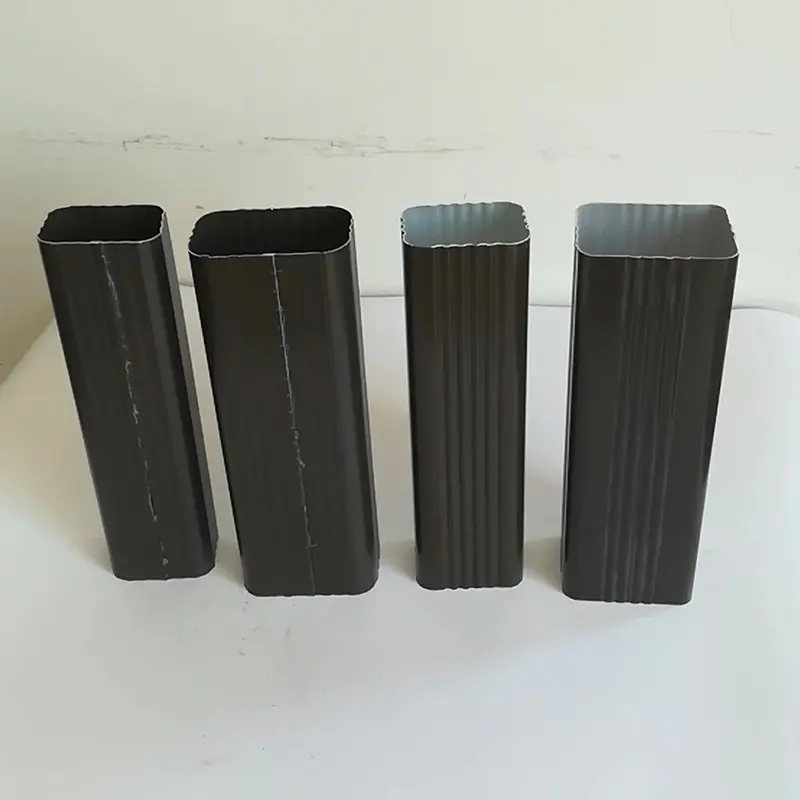

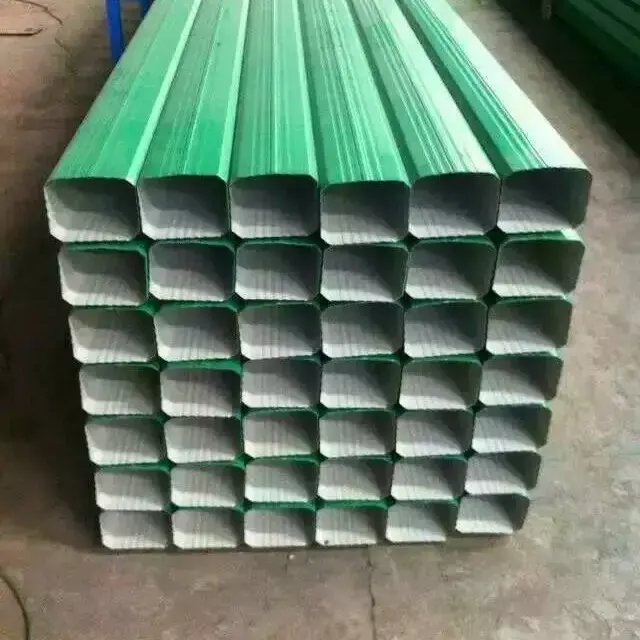

Сифонските системи за одводнување се користат за покриви со голем распон каде што е потребен висок капацитет за одводнување. Доводните цевки и испустите за дождовница го комплетираат системот, насочувајќи ја водата од олукот кон земјената одводна мрежа.
Парчињата со трепкање и дотерување ги запечатуваат премините помеѓу панелите, ѕидовите и пенетрациите на покривот. Капаците на гребенот го покриваат врвот на покривот, трепкачките листови се справуваат со спојките од ѕид до покрив, а облогата на рабовите го завршува периметарот. Затворачите и рабовите што капе спречуваат навлегување вода на краевите на панелот и на стреата.
Под покривот и ѕидните панели се поставуваат изолациски материјали како камена волна и стаклена волна. Дишечките мембрани дозволуваат влагата да излезе додека го спречуваат влегувањето на вода, а бариерите на пареа ја контролираат кондензацијата во изолациониот слој. Лентите и дихтунзите со заптивната смеса го комплетираат системот за херметичка состојба.
| Категорија на компоненти | Заеднички спецификации | Белешки |
|---|---|---|
| Пулини во облик на Ц | C80–C350, дебелина 1,5–3,5 mm | Најчесто за општи згради |
| Полиња во форма на Z | Z80–Z350, дебелина 1,5–3,5 mm | Достапни се претходно дупнати дупки |
| Поддржувачи на покривот | Лизгачки и фиксни типови, различни висини | Со изолационен разделник |
| Завртки за самодупчење | EPDM мијалник, температурен опсег -45°C до 120°C | Облогата ја одредува отпорноста на корозија |
| Челични олуци | Поцинкуван или нерѓосувачки, 1,0–2,0 mm | Нерѓосувачки за крајбрежни области |
| Трепка и дотерување | Поцинкуван или обложен, 0,4–0,8 mm | Профилот одговара на типот на панелот |
| Изолација | Карпеста волна, стаклена волна, 50–150 mm | Избрани според термички барања |
| Дишечка мембрана | PE тип, ширина 1,0–1,5 m | Водоотпорен и паропропустлив |
| Применлив стандард | JGJ/T 473-2019 | Инженеринг на системот за метални обвивки |
За покривни системи:Растојанието, типот на клипот за поддршка и профилот на панелот мора да се координираат. Лизгачките потпори се стандардни за стоечки шевови покриви за да се приспособат на термичко движење. Висината на поддршката мора да одговара на дебелината на изолацијата за да се избегне компресија.
За ѕидни системи:Пулините во облик на Ц обично се соодветни. Начинот на прицврстување зависи од профилот на ѕидниот панел и оптоварувањето на ветерот. Завртките за самодупчење со EPDM подлошки се типични за изложените ѕидови на прицврстувачите; може да се користат скриени сврзувачки елементи за архитектонски панели.
За корозивни средини:Наведете олуци од не'рѓосувачки челик, обложени спојници и алуминиумско-цинк обложени олуци. EPDM подлошките мора да бидат компатибилни со облогата на панелот и локалната клима.
За покриви со голем распон:Полините во форма на Z со претходно пробиени дупки обезбедуваат подобро усогласување на дренажата и поддршка на панелот. Може да биде потребна сифонска дренажа за покриви со висок интензитет на врнежи.
Инсталација на кадифе:Обележете ги линиите на распоредот на главната челична рамка пред инсталацијата. Растојанието на кадињата мора да одговара на цртежот на дизајнот. Приклучоците помеѓу оградите и главната рамка мора да бидат целосно затегнати, а шипките за висење треба да се инсталираат онаму каде што е потребно за да се спречи странично движење.
Поддршка за инсталација на клип:Инсталирајте клипови во иста насока како и низата на поставување на панелот. Основата на штипката мора да биде безбедно прицврстена на оградата. Проверете дали изолациониот разделник е правилно поставен за да избегнете термички премостување.
Поправање на панелот:За системите за стоечки шевови, заглавете ги панелите на штипките и зашијте ги со калибрирана опрема. Избегнувајте прекумерно затегнување на завртките за самодупчење на отворените системи за прицврстување, бидејќи тоа може да ја оштети машината за перење EPDM и да ја намали непропустливоста на времето.
Инсталација на олук и трепкање:Обезбедете олуци да имаат наклон кон излезните точки. Запечатете ги сите зглобови и транзиции на скутот. Трепкањето мора правилно да се преклопува со ребрата на панелот за да се спречи следење на водата зад облогата.
Компонентите на системот за поддршка се дизајнирани да работат со целиот асортиман на панели со метални обвивки обезбедени од SENBO, вклучувајќиПрофилирани челични лимови, Сендвич панели од камена волна, Панели од алуминиум-магнезиум-манган, иПерфорирани панели. На пример, распоредот на оградата за ѕид од сендвич панел се разликува од оној за профилиран лим со една обвивка поради разликите во способноста за опфат. Нашиот инженерски тим може да обезбеди цртежи на распоред што ги координираат структурните потпори со избраниот тип на панел.
Лизгачките потпори овозможуваат покривната плоча да се движи по својата должина како што се менуваат температурите. Ова го намалува термичкиот стрес и го спречува заморот на прицврстувачите. Фиксирани потпори се користат на местата за задржување како што се стреата и гребените. Кај покривот со стоечки шевови, повеќето штипки се лизгачки типови, при што фиксните штипки се користат само на одредени локации.
Растојанието на висините зависи од профилот на панелот, дебелината на листот, оптоварувањето на ветерот и оптоварувањето со снег. Посилните панели со повисоки ребра може да се протегаат на подолги растојанија и да бараат помалку газиња. Растојанието мора да се потврди со структурна пресметка за секој проект. Нашиот технички тим може да препорача соодветен распоред врз основа на избраниот панел.
За крајбрежните области, треба да се наведат сврзувачки елементи со облога со висока отпорност на корозија. Прицврстувачите од не'рѓосувачки челик или оние со тежок слој од цинк-алуминиум се соодветни. EPDM мијалникот, исто така, мора да биде отпорен на ултравиолетово зрачење и компатибилен со облогата на панелот за да се одржи непропустливо запечатување.
Да. Може да се произведат клипови за поддршка, трепкачи и затворачи за да одговараат на нестандардни форми на панели. Обезбедете го цртежот на профилот на панелот и структурните барања на проектот за да може да се изберат или да се направат правилните компоненти.
Може да се достават сертификати за материјали, извештаи за обложување и извештаи за тестирање на производи. Достапни се сертификати за тестови на мелница и за сврзувачки елементи. За проекти за кои е потребна дополнителна документација за усогласеност, како што се перформансите за пожар или белешките за структурни пресметки, тие може да се обезбедат на барање.
