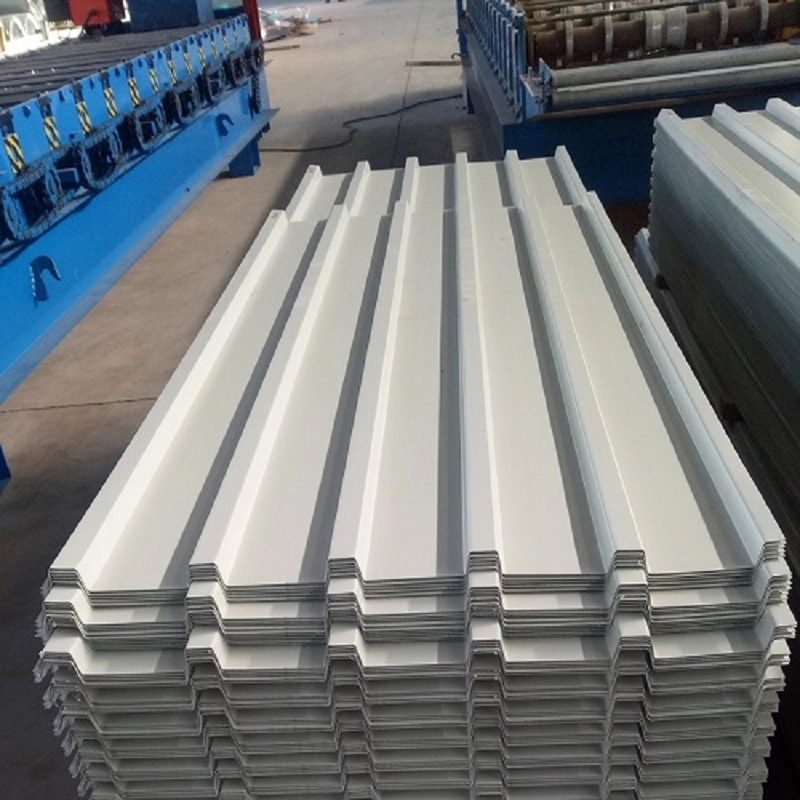

Профилирани челични лимови се ладно оформени панели произведени со обложена или обложена челична лента со ролна, во брановидни пресеци.SENBO Градежни материјалиги снабдува овие листови за апликации на покрив, ѕид и под во згради со челична конструкција, со фокус на точноста на димензиите, перформансите на облогата и долготрајниот работен век.
Основната подлога е избрана во зависност од околината за нанесување и потребната издржливост. Вообичаените опции вклучуваат поцинкуван челик со топло натопи, челик обложен со легура на алуминиум-цинк, челик обложен со боја, нерѓосувачки челик и легура на алуминиум. За повеќето архитектонски апликации, галванизираниот или алуминиум-цинковен челик обезбедува најдобра рамнотежа на трошоците и отпорноста на корозија. Дебелината на листот обично се движи од 0,25 mm до 2,3 mm, со 0,4 mm до 1,6 mm најчести во градежништвото.
Системот за обложување одредува колку добро лимот се спротивставува на атмосферската корозија и го одржува својот изглед со текот на времето. Достапни се неколку видови облоги:
Топло поцинкуван слој:Тежините на облогата од цинк се движат од Z100 до Z450. Потешките премази обезбедуваат подолг работен век во корозивни средини. Z275 е вообичаена спецификација за општи градежни апликации.
Облога од легура на алуминиум-цинк:AZ150 е стандардна спецификација за покриви. Облогата содржи приближно 55% алуминиум, 43,5% цинк и 1,5% силициум, нудејќи отпорност на корозија три до пет пати поголема од споредливата обвивка од цинк. Ова го прави погоден за крајбрежни и индустриски средини.

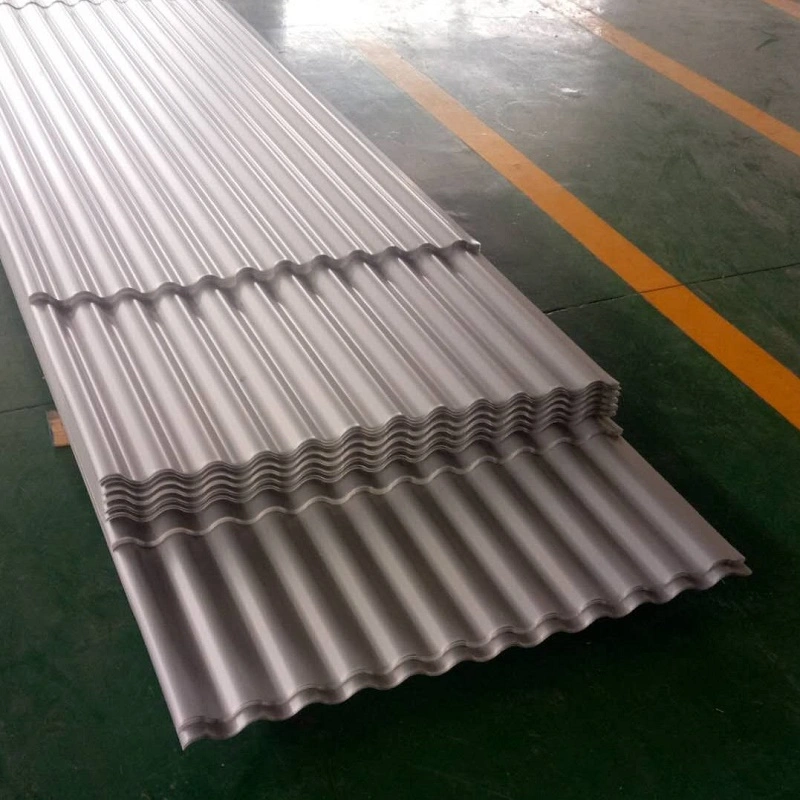

Облоги во боја:Полиестер (PE), полиестер со висока издржливост (HDP) и поливинилиден флуорид (PVDF) се нанесуваат врз металниот слој за естетски и дополнителни заштитни цели. PVDF нуди најдобра UV отпорност и задржување на бојата меѓу трите.
Профилираните челични лимови се групирани според висината на бранот, што директно влијае на флексибилната вкочанетост и способноста за покривање:
Листови со ниски бранови (висина на бранот под 30 mm):Овие панели имаат помала виткање вкочанетост и првенствено се користат како обложување на ѕидови. Тие се лесни и економични за вертикални апликации каде што барањата за опфат се умерени.
Листови со среден бран (висина на бранот 30–70 mm):Тие нудат рамнотежа на вкочанетост и материјална ефикасност, што ги прави погодни и за апликации на покривот и за ѕидовите. Многу покриви на индустриски згради користат профили со среден бран.
Листови со високи бранови (висина на бранот 70 mm и погоре):Тие обезбедуваат најголема флексивна вкочанетост и се специфицирани за покривни системи со подолги распони или поголеми барања за оптоварување. Тие најчесто се користат во јавни згради со голем распон.
Системот за означување на панелот го користи форматот YX[висина на бранот]-[проред на бранови]-[ефективна ширина на покриеност]. На пример, YX15-380-760 означува висина на бран од 15 mm, растојание на брановите од 380 mm и ефективна ширина на покривање од 760 mm. Дебелината на листот е одредена посебно.
| Параметар | Опсег / Опции | Белешки |
|---|---|---|
| Основен супстрат | Жешко поцинкуван челик, челик обложен со легура Al-Zn, челик обложен со боја, нерѓосувачки челик, легура на алуминиум | Избрано по околина и апликација |
| Дебелина на листот | 0,25-2,3 мм | 0,4–1,6 mm заеднички за градење |
| Висина на бранот | 10-200 мм | Типови со низок, среден и висок бран |
| Ширина на основен лист | 600-1270 mm | Зависи од профилот |
| Цинк облога | Z100, Z150, Z275, Z450 | Поцинкуван со топло натопи |
| Ал-Zn облога | АЗ100, АЗ150, АЗ200 | Обложена легура на алуминиум-цинк |
| Јачина на принос | 235–550 MPa | Зависи од степенот на подлогата |
| Применлив стандард | GB/T 12755-2008 | Профилирани челични лимови за градба |
Вообичаени модели на панели по апликација:

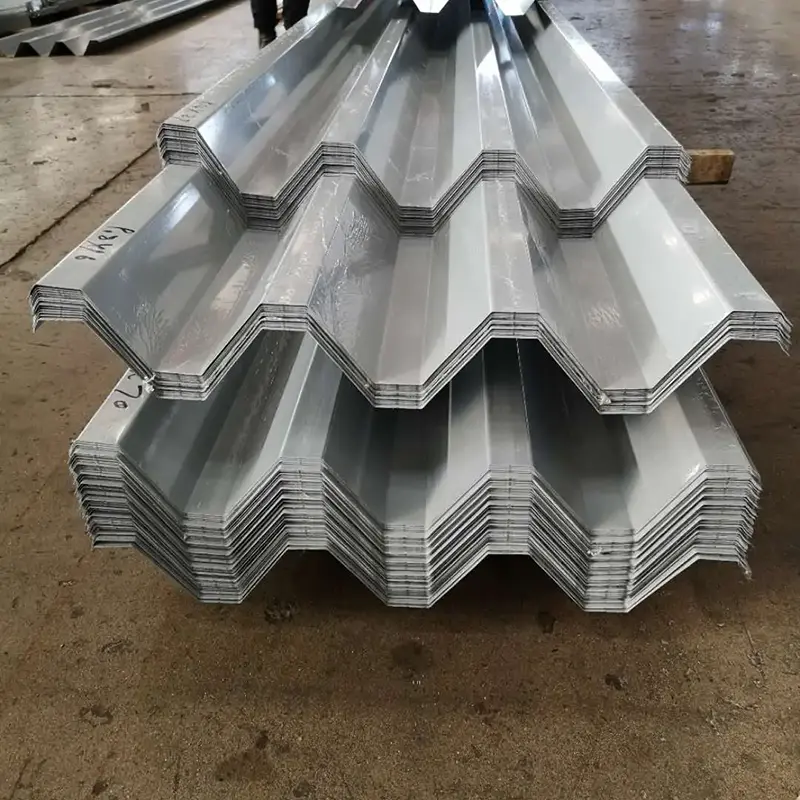

Кровни панели:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Ѕидни панели:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Профили за покривање на подот:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (затворен тип)
Структурните перформанси на профилираниот челичен лим зависат од висината на бранот, дебелината на листот и степенот на подлогата. Профилите со повисоки бранови обезбедуваат поголем момент на инерција и може да се протегаат понатаму помеѓу потпорите. За апликации на покривот, минималната препорачана дебелина на листот е 0,6 mm. Ѕидните панели треба да бидат дебели најмалку 0,5 мм, а профилите за покривање на подот што се користат во композитните плочи треба да имаат минимална дебелина од 0,8 мм.
Кога дебелината на листот надминува 1,2 мм, формирањето станува потешко, а заварувањето на шипките преку палубата може да не навлезе сигурно и во лимот и во носечкиот зрак. Поради оваа причина, практичната дебелина на листот обично е ограничена на 1,5 mm или помалку за профилирани панели.
Профилираните листови можат да придонесат за севкупната странична стабилност на челичната зграда преку дејството на дијафрагмата. Ова бара соодветно прицврстување по сите рабови на листовите и на средните потпори. Шемата за прицврстување треба да биде наведена на цртежите на проектот.
За апликации на покривот:Изберете профил со доволна висина на бранот и дебелина на листот за потребниот распон и оптоварувања на дизајнот. Подлогата обложена со алуминиум-цинк (AZ150) се препорачува за крајбрежни и индустриски средини. Сите крајни кругови и странични кругови треба да бидат запечатени според наклонот на покривот и локалниот интензитет на врнежи.
За ѕидни апликации:Профилите со низок бран обично се соодветни. Бојата и завршницата на панелот треба да бидат избрани за да одговараат на целокупната естетика на зградата. За згради во области со силен ветер, потврдете ја шемата за прицврстување кај производителот на панелите.
За покривање на подот:Користете профил специјално дизајниран за конструкција на композитни плочи. Минималната дебелина на листот е 0,8 mm. Потврдете дека профилот е компатибилен со наведениот дијаметар на шипката и постапката на заварување.
За време на инсталацијата:Внимателно ракувајте со листовите за да избегнете оштетување и деформација на облогата. Користете опрема за подигање која рамномерно го распределува товарот. Сечените рабови треба да бидат заштитени за да се спречи започнување на корозија. Отстранете ги металните струготини од површината на панелот по сечењето и дупчењето.
Профилирани челични лимови често се поставуваат заедно соСендвич панели од камена волнаво градежните системи за обвивка. Профилирани листови со една кожа може да послужат како внатрешна обвивка на сендвич склопот, додека изолираниот панел ја обезбедува топлинската бариера. Во подните системи,Подлогапрофилите работат со арматура и бетон за да формираат композитни плочи. ПоддршкатаСистеми за додатоци за градежен материјал, вклучително и огради, сврзувачки елементи, трепкачи и заптивки, мора да бидат избрани за да одговараат на профилот на панелот и условите на проектот. Нашиот инженерски тим може да обезбеди координирани цртежи на распоред за овие комбинирани системи.
1.Покриви и ѕидови на индустриски погони каде што е потребен лесен, економичен плик.
2.Обложување на магацински и логистички објекти, со употреба на профили со среден бран за ѕидови и покриви.
3.Јавни згради како аеродромски терминали, железнички станици и спортски места, каде што се специфицирани профилите на покривот со долг распон.
4.Згради од челична конструкција каде што профилираниот лим придонесува за севкупната странична стабилност на рамката.
5.Подни системи во згради со челична рамка, со користење на профилирана палуба како постојана кофраж за композитни плочи.
За ѕидни панели, минималната дебелина е 0,5 mm. Покривните панели треба да бидат дебели најмалку 0,6 mm. Профилите за покривање на подот што се користат во композитни плочи бараат минимална дебелина од 0,8 mm. Овие вредности важат за стандардни челични подлоги и можеби ќе треба да се зголемат за апликации со големо оптоварување или долг распон.
Облогата од алуминиум-цинкова легура (AZ150) обезбедува отпорност на корозија три до пет пати поголема од споредливата облога од цинк. Алуминиумската компонента формира стабилен бариерен слој, додека компонентата од цинк обезбедува жртвена заштита на исечените рабови. За крајбрежни или индустриски средини, генерално се препорачува челик обложен со АЗ. За стандардни внатрешни апликации, галванизиран челик е соодветен.
Дебелината на листот над 1,2 mm станува тешко да се формира во сложени профили. Дополнително, заварувањето со шипки преку палубата не може сигурно да навлезе во листови подебели од 1,2 mm кога се користи во композитни подни системи. За повеќето апликации со профилирани листови, практичната горна граница е 1,5 mm.
Да. Кога се правилно прицврстени по сите рабови и на средни потпори, профилираните листови можат да ги пренесат силите на смолкнување во рамнината и да придонесат за градење стабилност. Шемата за прицврстување мора да биде дизајнирана за оваа намена, со соодветно растојание на прицврстувачите и растојание на рабовите. Потврдете го капацитетот на дијафрагмата со конструктивниот инженер.
Сите резови ја изложуваат челичната подлога и треба да бидат заштитени со допирна обвивка или боја богата со цинк. Веднаш отстранете ги металните струготини и дупчењето, бидејќи тие можат да рѓаат и да ја извалкаат површината на панелот. За челик обложен со алуминиум-цинк, изложените исечени рабови сè уште имаат корист од пожртвуваната заштита на околниот слој, но сè уште се препорачува обработка на допир.
