Алуминиумски додатоци за чиста соба

Алуминиумските додатоци за Cleanroom, исто така познати како алуминиумски профили за чиста соба, се специјализирани компоненти дизајнирани за системи за затворање со контролирана околина.SENBO Градежни материјалиги снабдува овие профили како дел од својата палета на панели и додатоци за чиста соба, со фокус на прецизноста на димензиите, чистотата на површината и модуларната компатибилност.

Профилите се произведени од 6063-T5 легура на алуминиум-магнезиум-силициум со користење на високотемпературно истиснување. Површинските завршетоци вклучуваат елоксирање, електрофоретско премачкување и премачкување во прав, секоја избрана за отпорност на корозија и мазна завршна обработка што не создава прашина. Стандардна должина на профилот е 6 метри по парче, со прилагодено сечење и достапни нестандардни спецификации.

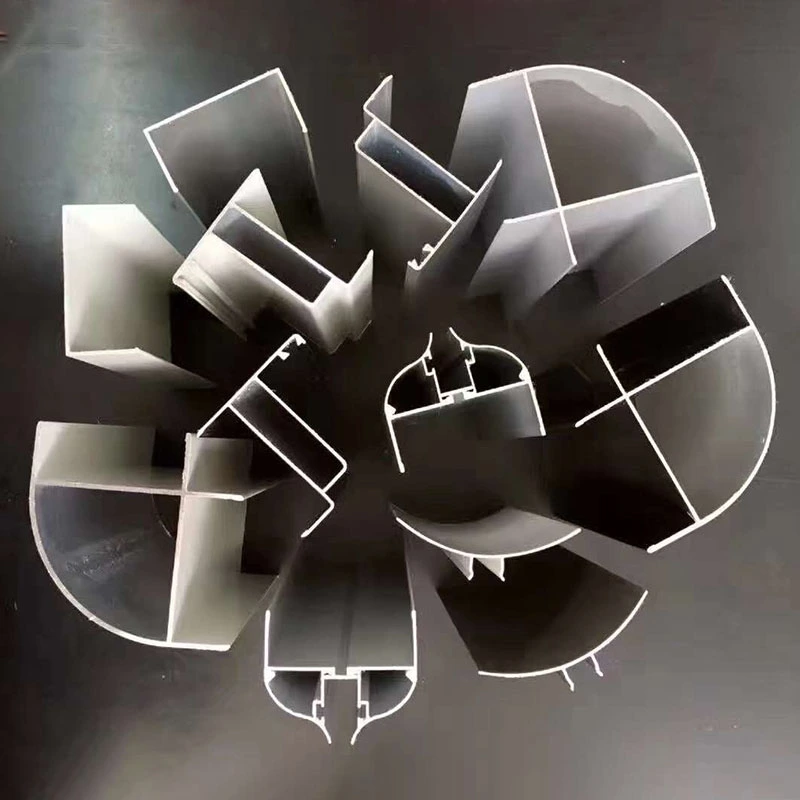

Функционално, серијата производи опфаќа четири главни категории: профили за поврзување на рамката (I-профили, H-профили, Т-профили), профили за заптивање и завршна обработка (U-канали, аголни профили, внатрешни и надворешни профили со радиус), профили на врати и прозорци (рамки на врати, делови од листови од врата, рамки за прозорци) и профили за стаклени потпирачи на таванот (FFFU) висечки греди).

Материјал и површински третман

Основниот материјал е легура на алуминиум 6063-T5, која нуди добар баланс на сила, цврстина и отпорност на корозија. Јакоста на истегнување се движи од 150 до 350 MPa. Елоксирањето создава тврда, отпорна на абење површина која лесно се чисти и не фрла честички. Облогата во прав обезбедува издржлива завршница достапна во широк спектар на бои, додека електрофоретската обвивка нуди униформа покриеност дури и на сложени профили.

Сите површински третмани се дизајнирани да ги задоволат барањата за чиста просторија за ниско создавање на честички и отпорност на вообичаени средства за дезинфекција. Самата легура на алуминиум е нетоксична, без мирис и отпорна на влага и мувла, што е докажано преку долготрајна употреба во чисти простории за електроника, фармацевтска и прехранбена индустрија.

Димензионални стандарди и опсег на производи

Составен од индустриските стандарди и податоците за производите на добавувачите, следната табела ги наведува репрезентативните спецификации за вообичаените категории на профили.

Перформанси во реални инсталации

1. Модуларна компатибилност и димензионална толеранција

Алуминиумските додатоци за Cleanroom се дизајнирани околу модуларен концепт, со универзални спецификации како што се сериите 40, 50 и 75. Ширината на отворите за поврзување и растојанијата на дупките ги следат индустриските стандардни димензии, а толеранциите на ширината на отворите обично се контролираат во рамките на ±0,2 mm. Ова обезбедува брзо и цврсто склопување помеѓу различни компоненти. Проверката на фабричкото склопување вклучува проверки за затегнатоста на приклучоците, координација на димензиите и компатибилност на структурите за заптивање, така што профилите да не се мешаат или не се усогласуваат по инсталацијата.

2. Дизајн на радиус агол за чистење

Во средини со строги барања за чистота, како што се чисти простории за полупроводници и работилници за фармацевтски GMP, спојките од ѕид до ѕид и од ѕид до таван се завршуваат со облога од алуминиумска легура со радиус од 50 mm (R50). Заоблениот профил ги елиминира аглите од 90 степени, што ја намалува акумулацијата на прашина и го поедноставува чистењето и дезинфекцијата. Непречената транзиција, исто така, ја минимизира турбуленцијата на протокот на воздух, помагајќи да се зачува еднонасочниот ламинарен проток на воздух во критичните зони. Аголните компоненти се прицврстени на ѕидните панели со помош на слепи навртки, што овозможува брза инсталација без контаминација со честички поврзана со заварувањето.

3. Мрежен таван систем за FFU поддршка

Рамката на мрежата FFU (Единица за филтер за вентилатор) е примарна структурна поддршка за таванскиот систем за чиста соба. Користи високо цврсти профили од алуминиумска легура во форма на Т, склопени со стандардизирани конектори (двонасочни, тринасочни, четиринасочни итн.). Легурата 6063-T5 го одржува системот лесен, но цврст, а пресекот на профилот вклучува посебни канали за рутирање на комуналните услуги. Конекторите се галванизирани за отпорност на корозија. Стандардните мрежни модули имаат внатрешен отвор од 1180×580 mm, што одговара на барањата за инсталација на FFU.

Системот за потпирање вклучува безбедносна маржа од 30% за носивоста. Растојанието на закачалката се одржува во рамките на 1200 mm, а израмнувањето на рамката се одржува на толеранција помала од 1 mm на метар. Во споредба со традиционалните заварени рамки, овој претходно склопен пристап го намалува времето на изградба за над 30% и ја подобрува последователната ефикасност на одржување за 50%.

4. Површинска чистота и перформанси на запечатување

По анодизирање или премачкување во прав, површините на овие профили се мазни, без бруси и отпорни на адхезија на прашина. Однапред изработените жлебови овозможуваат вградување на неметални компоненти како што се ленти за запечатување, ПВЦ капачиња и пластични агли заштитници, кои ја подобруваат отпорноста на прав и херметичката непропустливост. Самиот материјал од легура на алуминиум е нетоксичен, без мирис, отпорен на корозија и отпорен на влага, со докажани долгорочни перформанси во средини за чисти простории во повеќе индустрии.

Функционални карактеристики

1. Сигурни својства на материјалот.Алуминиумската легура 6063-T5 обезбедува униформа текстура и цврстина на истегнување од 150–350 MPa. Работниот век на дизајнот е најмалку 15 години во нормални услови за чиста просторија.

2. Прецизни толеранции за тесно склопување.Толеранцијата на ширината на отворот се одржува во рамките на ± 0,2 mm. Модуларниот дизајн и стандардизираните интерфејси обезбедуваат цврсто вклопување со дополнителни материјали како што се панели за чиста соба и ленти за запечатување.

3. Мазна површина што не создава прашина.Површинските третмани вклучувајќи анодизирање, електрофореза и премачкување во прав создаваат мазна, непорозна завршница која е отпорна на корозија и лесно се чисти. Ова ги исполнува барањата за чиста просторија за ниско ослободување на честички.

4. Сеопфатен опсег на производи.Серијата вклучува профили на канали, аголни профили, профили со радиус на аголот, рамки за врати и прозорци и FFU мрежни системи. Прилагодени димензии и специјални форми може да се произведуваат на барање.

5. Модуларно склопување и повторна употреба.Профилите се склопуваат со помош на завртки и навртки, со што се елиминира потребата од заварување. Ова овозможува брза инсталација, расклопување и повторна употреба кога се потребни промени во распоредот.

Забелешки за инсталација и компатибилност

За поврзување на ѕидни панели:Профилите на I-beam и H-beam се користат како посредни конектори помеѓу панелите. Потврдете дека ширината на отворот за профилот одговара на дебелината на работ на панелот пред инсталацијата. Затегнете ги прицврстувачите рамномерно за да избегнете празнини.

За завршна обработка на аголот:Користете R50 или поголеми профили со радиус на крстосниците од ѕид до ѕид и од ѕид до таван за да ги елиминирате замките за прашина. Слепите навртки се препорачуваат над завртките за почист изглед и намалена контаминација со честички.

За таваните на мрежата FFU:Уверете се дека растојанието на закачалката не надминува 1200 mm и рамката е израмнета до 1 mm на метар. Отворот на мрежата од 1180×580 mm е стандарден за FFU модулите, но може да се приспособат прилагодени големини.

За рамки на вратите и прозорците:Изберете профили што одговараат на дебелината на панелот за чиста соба. Проверете дали жлебот за заптивање е компатибилен со наменетата заптивка или заптивната смеса. По инсталацијата, проверете дали вратата или прозорецот работат непречено без врзување.

Каде што се користат овие профили

1.Чисти простории за електроника и полупроводници: поврзување и фиксација за ѕидни панели и тавани, како и FFU мрежни плафонски системи.

2.Биофармацевтски GMP капацитети: аголни профили со радиус R50 за запечатување на внатрешните и надворешните агли, елиминирање на мртвите зони што ја заробуваат прашината.

3.Операционите сали во болницата и одделенијата за интензивна нега: инсталација на рамки за врати и прозорци и апликации за херметички запечатување.

4.Чисти простории за преработка на храна: приклучоци на панели за чиста соба, запечатување на каналите на подот и инсталација на таванска мрежа.

5.Лабораториски чисти зони: склопување рамка, интеграција на комуналната линија и запечатување.

Најчесто поставувани прашања

1. Каков површински третман се препорачува за фармацевтски чисти простории?

За фармацевтски GMP објекти, вообичаено се користат анодизирани или обложени со прашкасти завршни материјали бидејќи тие не се порозни, лесно се чистат и се отпорни на вообичаени средства за дезинфекција. Електрофоретската обвивка може да се специфицира за профили со сложени форми каде што е неопходно еднообразно покривање.

2. Како се поставуваат радиус аголни профили без заварување?

Радијазираните аголни профили обично се прицврстени со помош на слепи навртки. Овој метод обезбедува сигурна врска притоа избегнувајќи ја топлината, испарувањата и контаминацијата со честички поврзани со заварувањето. Навртките се поставуваат одвнатре, оставајќи мазна надворешна површина која лесно се чисти.

3. Дали може да се обезбедат сопствени должини на профили?

Да. Стандардна должина е 6 метри, но профилите може да се сечат на одредена должина во фабриката. Нестандардни попречни пресеци, исто така, може да се произведуваат со користење на сопствени матрици за истиснување, што подлежат на минимални количини на нарачка и размислувања за времето на испорака.

4. Како да осигурам компатибилност помеѓу алуминиумските профили и панелите за чиста соба?

Повеќето производители на панели за чиста соба ги дизајнираат своите панели за да одговараат на ширината на процепите за профили со стандардна индустрија. Пред да нарачате, потврдете дека дебелината на работ на панелот и ширината на отворот за профилот се компатибилни. Нашиот технички тим може да обезбеди димензионални цртежи и примероци за верификација.

5. Која е носивоста на системот за таванска мрежа FFU?

Системот на мрежата FFU е дизајниран со 30% безбедносна маржа над очекуваното оптоварување, што ја вклучува тежината на единиците FFU, таванските панели и сите сервисни оптоварувања. Растојанието на закачалката се одржува во рамките на 1200 mm за рамномерно да се распределат товарите. За специфични пресметки на оптоварување, ве молиме доставете ја тежината на FFU и конфигурацијата на таванот на нашиот инженерски тим.
