Рачно изработени панели за чистота

Рачно изработени панели за чистота, познати и како рачно изработени композитни панели, се материјали за куќиште произведени преку рачно склопување на внатрешната рамка, наместо преку континуирана обработка на производната линија.SENBO Градежни материјалиги снабдува овие панели за проекти за чиста соба за кои е потребна висока димензионална прецизност, плошност на површината и цврсто запечатување на споеви.

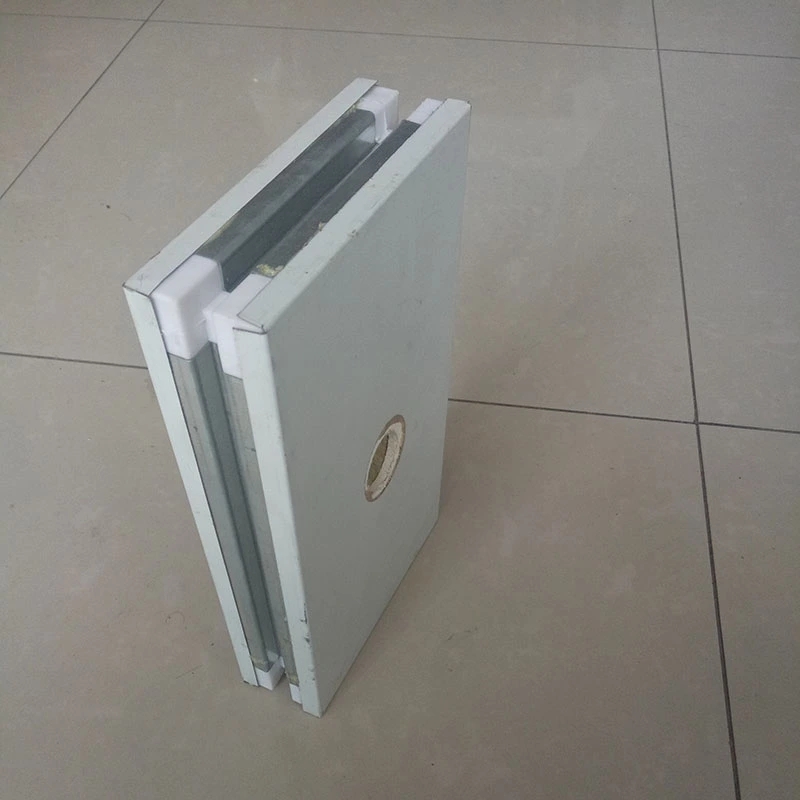

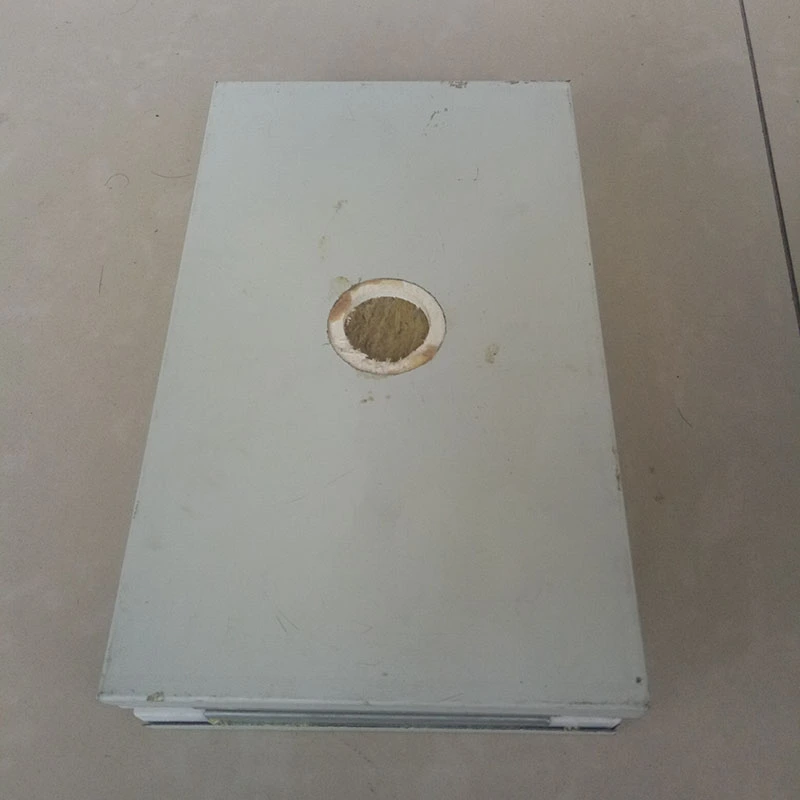

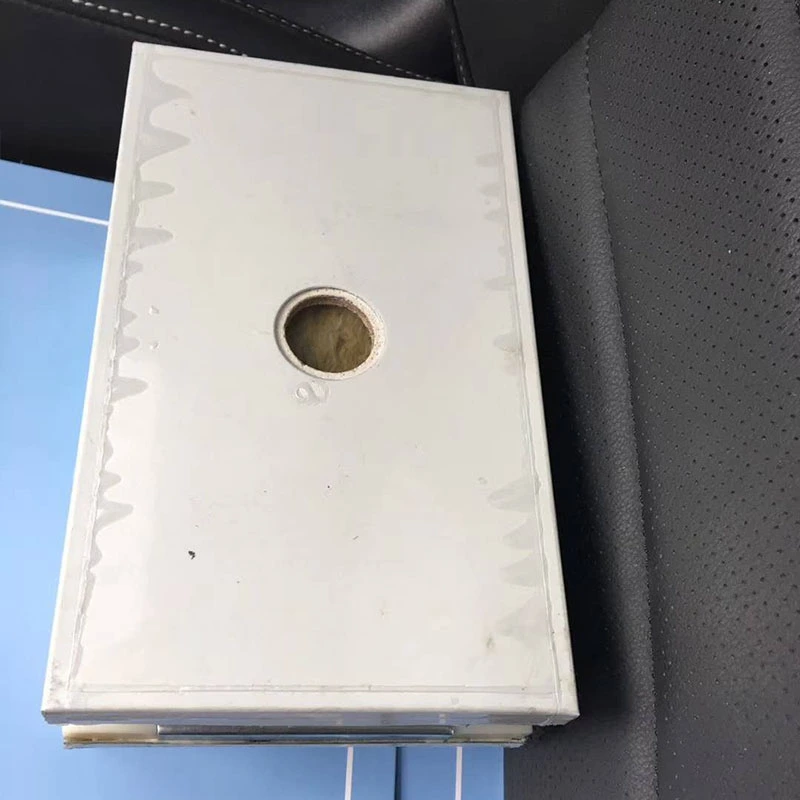

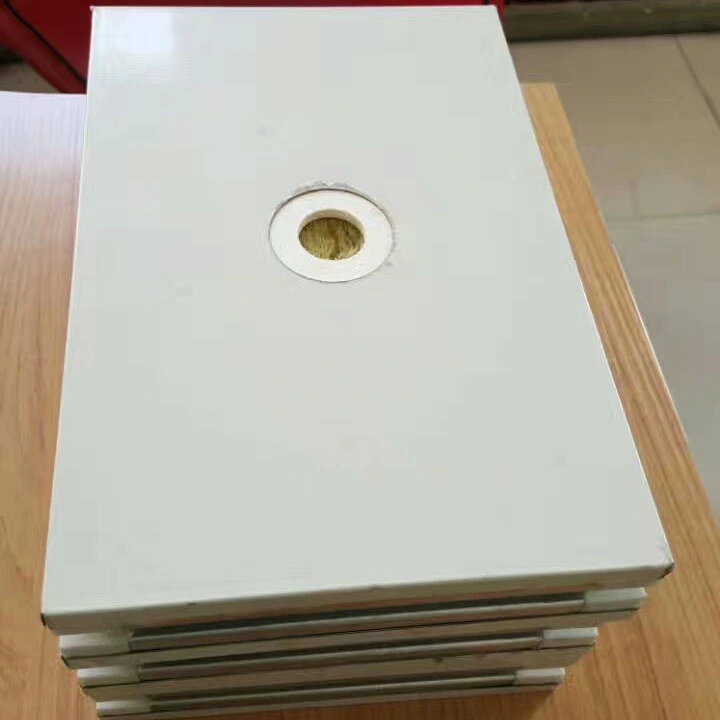

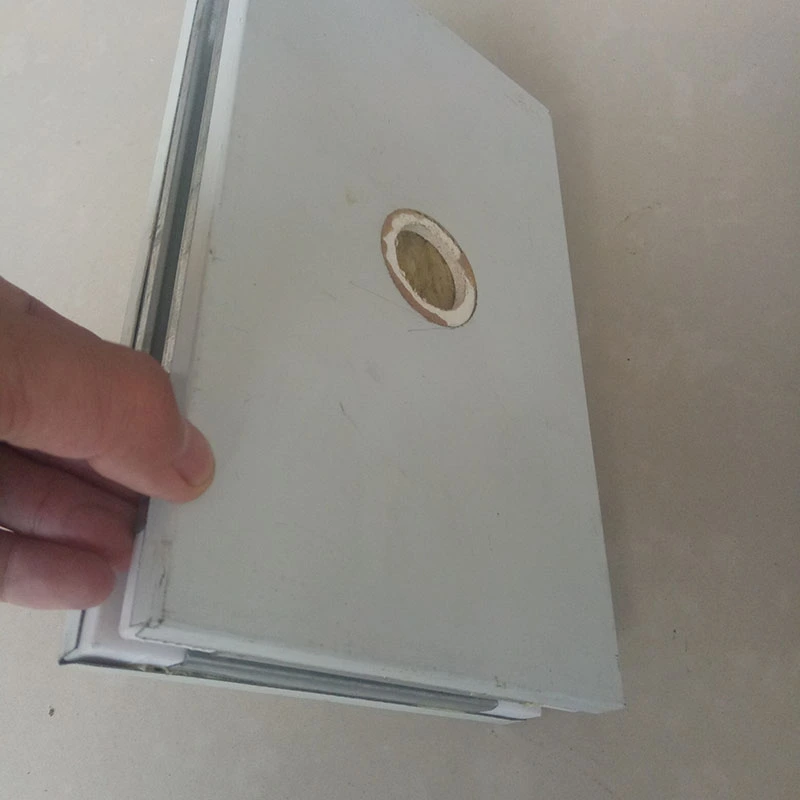

Панелите се карактеризираат со композитна сендвич структура со челични облоги со боја обложена во чиста соба од двете страни (дебели 0,4–0,8 mm, со нерѓосувачки челик достапен на барање) и функционален материјал на јадрото. Периметарот е запечатен со рамка од галванизирана челична лента. Клучната разлика од машинските панели е процесот на рачно склопување, што овозможува построга контрола врз усогласувањето на рамката и приспособувањето на зглобовите. Ова ги прави панелите особено погодни за средини со строги херметички и естетски барања.

Достапни основни материјали

Достапни се неколку основни опции, секоја избрана за различни оценки за пожар, сила и буџетски барања.

Композитно јадро од камена волна / стакло-магнезиум (MGO):Користи хидрофобна камена волна (густина 100–140 kg/m³, топлинска спроводливост ≤0,043 W/(m·K), хидрофобност ≥98%) ламинирана од едната или двете страни со стаклени плочи засилени со магнезиум. Двостраната MGO конфигурација нуди најголема отпорност на пожар.

Јадрото на магнезиум оксисулфат (MOS):Се одликува со оценка за пожар од класа А1, апсорпција на вода ≤0,8%, и отпорност на високи температури над 1200°C. Комбинира отпорност на пожар и отпорност на влага со лесен профил.

Јадро од силика-рок (модифицирана камена волна):Густината е приближно 80 kg/m³, со степен на согорување од класа А и температури отпорност на пожар надминуваат 1000°C.

Хартиено или алуминиумско јадро од саќе:Лесен и со висока јачина, погоден за апликации со ограничувања за само-тежина или барани барања за плошноста на површината.

Димензии и методи на поврзување

Опциите за дебелина на панелот вклучуваат 50 mm, 75 mm и 100 mm, со достапно прилагодување од 30 mm до 200 mm. Стандардните ширини се 980 mm и 1180 mm, а нестандардни ширини може да се произведуваат на барање. Должината на ѕидните панели достигнува до 6000 mm, додека должината на панелите на таванот е ограничена на 3000 mm.

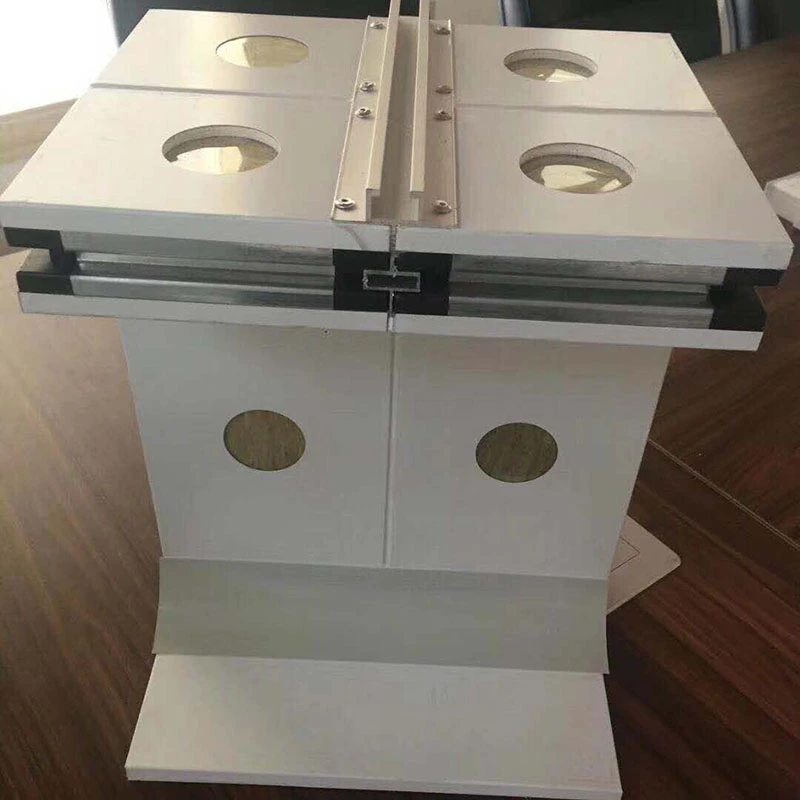

Методите за поврзување вклучуваат конфигурации на зглобови со H-профил, јазик и жлеб, испреплетување и „три-женски-еден маж“. Изборот зависи од редоследот на инсталацијата, барањата за запечатување и дали се очекува идно расклопување.

Производот е во согласност со GB/T 23932-2009 (термоизолациони сендвич панели со метална површина за згради) и JC/T 2761-2023 (технички барања за перформанси за прочистување на декоративни панели со функции за прочистување).

Искуство на проектот и изведба на пожар

Безбедноста од пожар е суштинско внимание во инженерството за чиста просторија. Во зависност од основниот материјал, рејтингот на перформансите на согорувањето може да достигне класа А или класа А1. Ограничувањата на отпорност на пожар се разликуваат според конфигурацијата: панелите од 50 mm со еден слој MGO и камена волна постигнуваат најмалку 1 час; Панелите од 50 mm со двојни MGO слоеви постигнуваат најмалку 2 часа; а панелите од 100 mm со двојни MGO слоеви достигнуваат најмалку 4 часа. Панелите со магнезиум оксисулфат издржуваат високи температури кои надминуваат 1200°C без да испуштаат токсичен чад.

За проектот Yantai New Era Health Industry New Park (вкупна инвестиција од 2 милијарди јени, покривајќи 278.300 m²), беа избрани двојни MGO рачно изработени панели од камена волна за работилницата за производство на здравствени додатоци, дневна работилница за производство на хемикалии и центар за истражување и развој/тестирање. Вкупната површина на апликација беше приближно 26.000 m². Проектот користеше рамка во облик на лак од галванизиран челик од 0,8 mm и специјализирани системи за агол. Проектната документација и фотографии се достапни на барање.

Структурни и механички перформанси

Композитниот слој за зајакнување MGO и периметарската рамка од галванизиран челик им даваат на овие панели поголема виткачка носивост и отпорност на удар од машинските панели. Тестирањето покажува виткачки капацитет од најмалку 0,5 kN/m² за ѕидни панели и 1,2 kN/m² за тавански панели, измерен со отклон од L₀/250.

Плошноста на површината се одржува на 0,5 mm или подобро, што ги поддржува строгите барања за завршна обработка на инженерството за чиста соба и им помага на панелите да останат рамни при долготрајна употреба.

Влага, мувла и термички перформанси

Густата метална обвивка и хидрофобното јадро од камена волна (водоодбивност ≥98%) ги одржуваат панелите ослободени од апсорпција на влага и раст на мувла во средини со висока влажност. Јадрото на магнезиум оксисулфат има стапка на апсорпција на вода од 0,8% или помалку и не покажува деформација по осум часа потопување во вода. Композитниот слој MGO додава дополнителна отпорност на влага и има природни антимикробни својства.

Топлинската спроводливост на јадрото од камена волна се движи од 0,035 до 0,043 W/(m·K), во зависност од специфичниот тип на јадро. Хидрофобниот третман помага да се одржат стабилни перформанси на изолација во услови на постојана температура и влажност, намалувајќи ја потрошувачката на енергија за HVAC.

Демонтирање и идна приспособливост

Рачно составената структура овозможува поединечни панели да се вадат и повторно да се инсталираат без оштетување. Ова е корисно кога опремата треба да се премести, процесите се прилагодуваат или е потребна просторна реконфигурација по првичната конструкција. Панелите исто така може да се приспособат со заоблени агли, вградени канали, претходно исечени отвори и интегрирани прозорци, што ја намалува секундарната обработка на лице место и помага да се одржи целокупниот изглед на системот за чиста соба.

Технички спецификации

Следниве параметри се засноваат на стандардно производство и релевантни стандарди за тестирање. Тест извештаите се достапни на барање.

Размислувања за избор по апликација

За фармацевтски GMP работилници и линии за производство на вакцини:Двоен MGO панели од камена волна со дебелина од 100 mm често се специфицирани за пожарни зони каде што е потребен рејтинг од 4 часа. Потврдете дека основниот материјал и облогата ги исполнуваат барањата за компатибилност за чистење и дезинфекција на проектот.

За чисти простории за електроника и полупроводници:Лесните јадра, како што е алуминиумското саќе, може да се земат предвид онаму каде што загрижува само-тежината. Потврдете дека плошноста на панелот ги задоволува барањата за рамномерност на ламинарниот проток на воздух.

За области за преработка на храна со висока влажност:MOS јадрата нудат ниска апсорпција на вода и природни антимикробни својства. Комбинирајте со облоги од нерѓосувачки челик во области со често миење.

За простори што може да се реконфигурираат:Изберете метод на поврзување што поддржува демонтирање, како што се H-профил или спојници што се испреплетуваат. Ова ги намалува идните трошоци за реновирање и го минимизира времето на застој при промените на распоредот.

Типични апликации

1.Високо огноотпорни чисти простории за работилници за биофармацевтски GMP, линии за производство на вакцини и биолошки лаборатории.

2.Болнички операциони сали, оддели за интензивна нега и фармацевтски лаборатории за истражување и развој.

3.Чисти простории за електроника и полупроводници, погони за производство на чипови и работилници за прецизни инструменти.

4.Куќишта за чисти простории за преработка на храна, капацитети за производство на млечни производи и централни кујни.

5.Cleanrooms за производство на нови енергетски литиумски батерии и производство на фотоволтаични модули.

Најчесто поставувани прашања

1. Која е главната предност на рачно изработените панели во однос на машинските панели за чиста соба?

Рачно изработените панели нудат построга контрола врз усогласувањето на внатрешната рамка и спојувањето на зглобовите, што доведува до подобра плошност на површината и севкупна цврстина. Тие често се специфицирани за висококвалитетни чисти простории каде што херметичката и носивоста се критични. Машинските панели се поекономични и може да бидат доволни за стандардни апликации.

2. Кој материјал за јадрото треба да го изберам за 4-часовен огноотпорен ѕид?

За 4-часовен оган, панелот со дебелина од 100 mm со двострани плочи од магнезиум оксид и јадро од камена волна е препорачаната конфигурација. Ова е тестирано на ограничување од 4 часа. Потврдете со инженерот за заштита од пожари на проектот дека наведеното склопување ги исполнува барањата за локалниот код.

3. Дали рачно изработените панели можат да се расклопат и повторно да се користат?

Да. Дизајнот што може да се монтира овозможува поединечни панели да се вадат и повторно да се инсталираат без оштетување. Ова е особено корисно во чисти простории каде што распоредот на опремата се менува или каде што се планира идно проширување. Изборот на методот на поврзување влијае на леснотијата на расклопување.

4. Како MOS јадрата се споредуваат со јадрата од камена волна за отпорност на влага?

Двете јадра се отпорни на влага. Јадрата на MOS имаат стапка на апсорпција на вода од 0,8% или помалку и не се деформираат по продолжено потопување. Јадрата од камена волна се потпираат на хидрофобна обработка за да се постигне стапка на водоотпорност од најмалку 98%. За екстремно влажни средини, MOS можеби е подобар избор; за повеќето апликации за чиста соба, било кое јадро функционира добро кога е правилно запечатено.

5. Кои опции за прилагодување се достапни за рачно изработените панели?

Приспособувањето вклучува нестандардни дебелини (30–200 mm), специјални широчини, заоблени агли, вградени цевководи, претходно исечени отвори и интегрирани прозорци. Овие опции помагаат да се намали секундарната обработка на лице место и да се одржи визуелната конзистентност на просторијата за чистење. Прилагодените нарачки се предмет на минимални количини и продолжено време на испорака.
