Полиуретанските сендвич панели се композитни панели произведени во континуиран процес. Панелот се состои од цврсто јадро од полиуретанска пена споено помеѓу две метални облоги. Материјалите за обложување вклучуваат челик обложен со боја, галванизиран челик, челик обложен со Al-Zn или нерѓосувачки челик. Откако металните листови се формираат во ролна, меѓу нив се вбризгува полиуретанско средство за пенење. Пена и стврднување на висока температура создаваат силна врска помеѓу јадрото и облогите. Производството се одвива на целосно компјутерски контролирани континуирани линии, што помага да се одржи еднаква густина на јадрото и конзистентна адхезија.
Челичните облоги обложени со боја обично се движат од 0,4 mm до 0,8 mm во дебелина. Достапните површински премази вклучуваат полиестер (PE) и PVDF флуоројаглерод. Цврстото полиуретанско јадро има густина од 30 kg/m³ до 80 kg/m³ и содржина на затворени ќелии над 95% до 97%. Јадрото содржи голем број независни запечатени ќелии кои го ограничуваат движењето на воздухот и го намалуваат конвективниот пренос на топлина. Топлинската спроводливост на јадрото се движи од 0,017 W/(m·K) до 0,024 W/(m·K). Според истите барања за заштеда на енергија, полиуретанскиот сендвич панел со дебелина од 20 mm обезбедува топлинска изолација споредлива со панел од полистирен со дебелина од 50 mm.

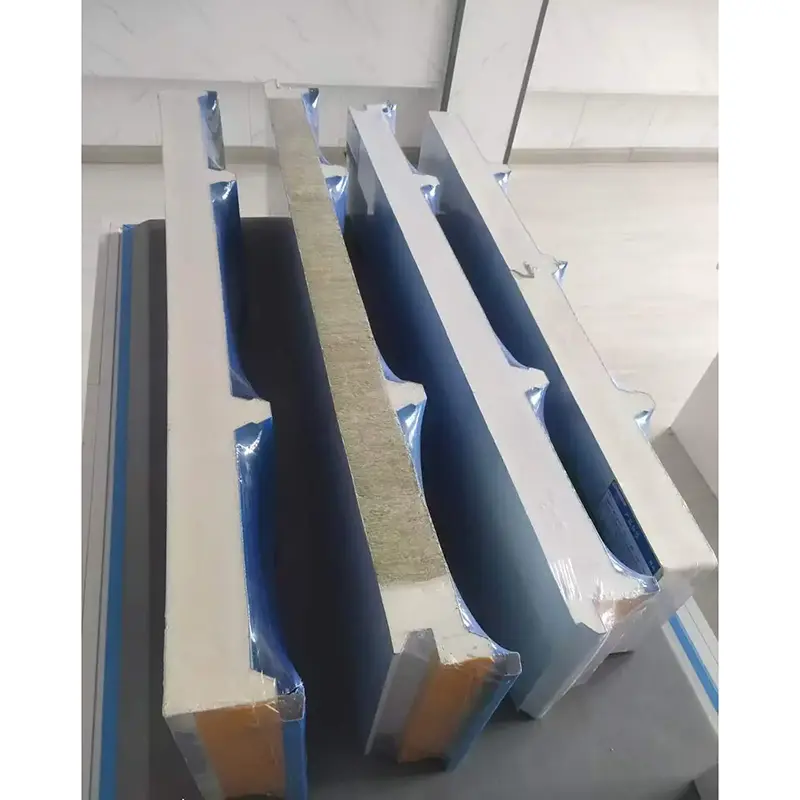

Стандардната ефективна ширина на панелот е 1.000 mm. Вообичаените дебелини се 50 mm, 75 mm, 100 mm, 150 mm и 200 mm, со достапно прилагодување. Профилите на панелите вклучуваат рамни, микро-ребрести, водени бранови и триаголни обрасци, што им овозможува на архитектите да одговараат на различните барања за дизајн на фасади.
| Индикатор за изведба | Параметар / Спецификација | Основа или забелешки |
|---|---|---|
| Извршен стандард | GB/T 23932-2009 | Термоизолациски сендвич панели со метална површина за градежни апликации |
| Материјал за соочување | Челик обложен во боја / галванизиран челик / нерѓосувачки челик / алуминиум | Дебелина 0,4-0,8 мм |
| Основен материјал | Цврст полиуретан (PU/PIR) | Густина 30–80 kg/m³ |
| Топлинска спроводливост | 0,017-0,024 W/(m·K) | Производите со ниска спроводливост може да достигнат 0,017-0,019 W/(m·K) |
| Јачина на врската | ≥0,09 MPa | Помеѓу лицето и јадрото |
| Капацитет на свиткување | ≥0,5 kN/m² при отклон L₀/200 | Стандарден минимален услов |
| Содржина со затворени ќелии | ≥95% | До 100% во областите кои сами се дерат |
| Изведба на пожар | Класа Б1 (огноотпорно) | Кислороден индекс ≥30% |
| Ефективна ширина | 1000 мм | Стандарден |
| Заеднички дебелини | 50 / 75 / 100 / 150 / 200 mm | Приспособливо |
Полиуретанските сендвич панели нудат ниски вредности на топлинска спроводливост во споредба со многу други изолациски материјали. Полиуретанските системи со ниска спроводливост од следната генерација можат да постигнат вредности на топлинска спроводливост од 0,017 W/(m·K) до 0,019 W/(m·K), што е околу 20% подобро од традиционалните полиуретански формулации. За дадена површина на зграда и дебелина на панели, користењето на панели со ниска спроводливост може да ја намали годишната потрошувачка на енергија за приближно 13,6%. Полиуретанските сендвич панели произведени од Ксинџијанг Гангжишенг покажаа измерена топлинска спроводливост дури 0,024 W/(m·K). Овие панели се користени во повеќе од сто проекти, вклучувајќи ги електраната Корла Гуоксин и алуминиумот Ксинџијанг Тианшан.
Перформансите на согорување на овие полиуретански сендвич панели го задоволуваат стандардот за отпорност на пламен Класа Б1, со индекс на кислород од 30% или поголем. Полиуретанот е термореактивен материјал. Кога е изложена на оган, површината формира карбонизиран слој и не се топи и не произведува запалени капки, што помага да се одложи ширењето на пламенот. Проектот за ладилници за складирање храна Shanxi Xinhui, со површина од речиси 30.000 m², користи полиуретански сендвич панели со основни материјал BASF Elastopir® SBI B1. Овој материјал обезбедува висока отпорност на пламен и ги задоволува барањата за безбедност од пожар за големи ладилни складишта.
Јачината на врската помеѓу свртените листови и полиуретанското јадро не е помала од 0,09 MPa. Капацитетот на виткање е најмалку 0,5 kN/m² при отклон од L₀/200. Континуираниот процес на производство помага да се обезбеди сигурна врска, што го намалува ризикот од раслојување или појава на меурчиња при долготрајна употреба.
Содржината на затворени ќелии на цврстата полиуретанска пена надминува 95% и може да достигне 100% во областите што се самоодлепуваат. Ова резултира со многу мала апсорпција на вода и помага да се спречи дождовницата и кондензацијата да навлезат во панелот. Материјалот покажува димензионална стабилност со варијација под 1% при температурни флуктуации од ±30°C, намалувајќи го ризикот од пукање предизвикано од термичка експанзија или контракција. Погоден е за средини со работни температури од -170°C до +100°C.
Во 2025 година, проектот Shanxi Xinhui Food стана првиот во Кина кој користеше полиуретански сендвич панели со ниска топлинска спроводливост во ладилник. Проектот беше соработка помеѓу BASF и Master Cold Chain. Вклучува повеќе од 50 поединечни простори, како што е целосно автоматизиран магацин од 22,7 метри, комори за замрзнување и стандардно замрзнување и работилници за обработка. Беа користени речиси 30.000 m² панели, со опции за обложување вклучувајќи едностран нерѓосувачки челик, двостран нерѓосувачки челик и двостран челик обложен со боја. Овој проект обезбедува практична валидација на перформансите за топлинска изолација и безбедност од пожар на полиуретанските сендвич панели во средини со ладни ланци со ултра ниски температури.
И PU (полиуретан) и PIR (полиизоцианурат) се цврсти јадра од пена. PIR има модифицирана хемиска структура која обезбедува подобрени перформанси на пожар и поголема отпорност на температура во споредба со стандардниот PU. За апликации со построги барања за заштита од пожари, PIR јадрата често се препорачуваат.
Полиуретанските сендвич панели со оценка за пожар Б1 може да се користат во многу типови на згради, но прво мора да се проверат локалните градежни кодови и прописите за пожар. За високи згради или области со специфични барања за заштита од пожари, неопходна е проценка специфична за проектот.
Дебелината на панелот зависи од потребната внатрешна температура, условите на околината и целите за енергетска ефикасност. За конкретниот проект треба да се изврши термичка пресметка. Вообичаените дебелини за ладно складирање се движат од 100 mm до 200 mm.
Се препорачува редовна визуелна инспекција за да се провери дали има оштетувања на површината, дефект на заптивната смеса или корозија на прицврстувачите. Малите гребнатини на обложени челични облоги треба да се допреат со компатибилна боја за да се спречи корозија. Чувајте ги патеките за одводнување чисти за да избегнете акумулација на вода.
Дојдовните суровини се проверуваат за секоја серија, вклучувајќи ја дебелината на металната обвивка, типот на облогата и квалитетот на полиуретанската суровина. За време на производството, се следи густината на јадрото, дебелината на панелот и јачината на врската. Готовите панели се проверуваат за точноста на димензиите, квалитетот на површината и пакувањето пред пратката. Достапни се извештаите од фабричката инспекција во согласност со GB/T 23932-2009, а извештаите за тестирање од трета страна може да се обезбедат на барање на проектот.
Некои полиуретански сендвич панели се достапни со суровини избалансирани со биомаса. На пример, BASF и Master соработуваа на полиуретански сендвич панели за рамнотежа на биомаса (BMB) кои добија сертификат ISCC PLUS. Овој пристап помага да се намали јаглеродниот отпечаток на процесот на производство на панели додека се одржуваат истите перформанси на производот. Панелите, исто така, можат да бидат дизајнирани за расклопување и рециклирање на крајот на нивниот век на употреба, во зависност од комбинацијата на облогите и основните материјали.
