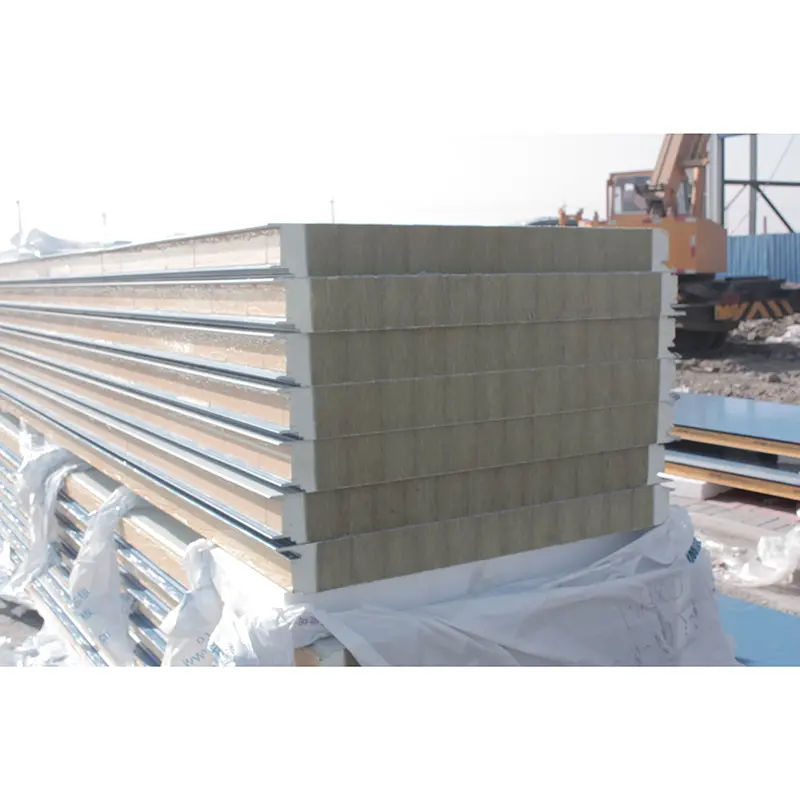

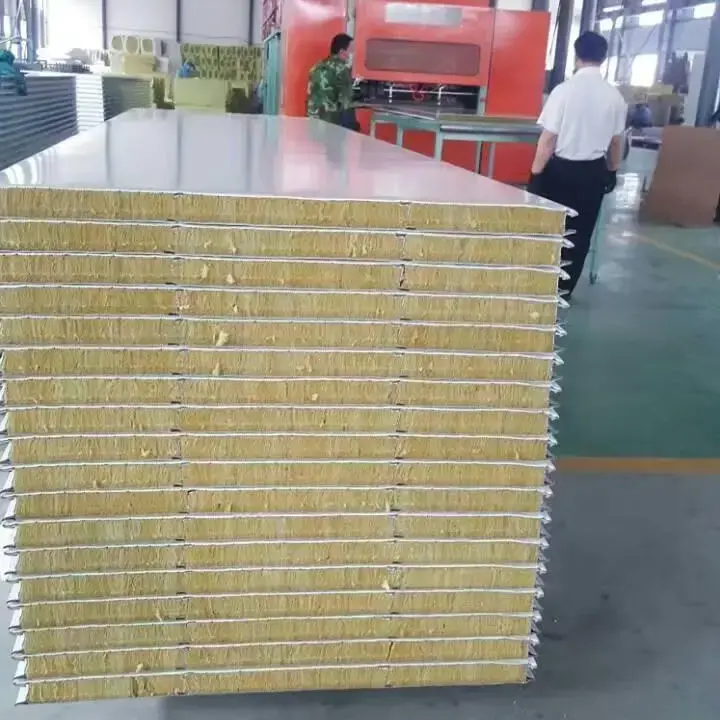

Сендвич панелите од камена волна се композитни панели кои се состојат од метални облоги и јадро од камена волна. Јадрото се произведува од природни руди како базалт и доломит, кои се топат на високи температури, фиберизирани со центрифугален процес со четири ролни, се третираат со врзива и водоотпорни средства, а потоа се стврднуваат во ленти. Пред ламиниране, лентите на јадрото се сечат и се ротираат за 90 степени така што ориентацијата на влакната е нормална на површината на панелот. Ова ја подобрува цврстината на притисок и цврстината на виткање.
Материјалите за обложување вклучуваат челик обложен со боја, галванизиран челик или челик обложен со легура Al-Zn со дебелина од 0,4 mm до 0,8 mm. Достапните површински премази се полиестер (PE), полиестер модифициран со силикон (SMP), полиестер со висока издржливост (HDP) или PVDF флуоројаглерод. Густината на јадрото на камената волна се движи од 100 kg/m³ до 150 kg/m³, со 120 kg/m³ како стандардна опција. Јадрото е врзано за металните облоги со лепило со висока цврстина за да се формира интегриран панел.
Дебелината на панелот може да се прилагоди од 50 mm до 150 mm според барањата на проектот. Ефективната ширина е типично 900 mm или 1000 mm, а 1000 mm се користат за брановидни профили. Должината на панелот може да достигне до 15.000 mm, во зависност од условите за транспорт.
| Индикатор за изведба | Параметар / Спецификација | Основа или забелешки |
|---|---|---|
| Извршен стандард | GB/T 23932-2009 | Термоизолациони сендвич панели со метална површина за употреба во зграда |
| Материјал за соочување | Челик обложен со боја / галванизиран челик / челик обложен со Al-Zn | Дебелина 0,4-0,8 мм |
| Основен материјал | Карпеста волна (базалтни влакна) | Влакна нормални на површината на панелот; исклучена содржина на волна од згура |
| Густина на јадрото | 100–150 kg/m³ | Стандардна 120 kg/m³ |
| Топлинска спроводливост | ≤0,043 W/(m·K) | Се мери на амбиентална температура |
| Јачина на врската | >0,06 MPa | Помеѓу лицето и јадрото |
| Површина за лупење | ≥85% | По излупена површина |
| Капацитет на свиткување | ≥0,5 kN/m² при отклон L₀/250 | Стандарден минимален услов |
| Перформанси на согорување | Класа А (незапалив) | GB 8624 Класа А (A1) |
| Оценка за отпорност на пожар | 50 mm ≥ 60 мин; 100 mm ≥ 120 мин; 150 mm ≥ 180 мин | Потврдено со тестови за отпорност на пожар |
| Заедничка дебелина | 50-150 мм | Приспособливо |
| Ефективна ширина | 900-1000 mm | Јазик и жлеб 900–1000 mm; брановидни 1000 mm |
Јадрото од камена волна е неоргански влакнест материјал кој го исполнува стандардот GB 8624 Класа А (A1) незапалив. Тестовите за отпорност на пожар потврдија дека сендвич панелот од камена волна со дебелина од 50 mm обезбедува отпорност на пожар од најмалку 60 минути, панел од 100 mm најмалку 120 минути и панел од 150 mm најмалку 180 минути. Јадрото може да издржи температури над 1000°C. Не гори, не се топи и не произведува стопени капки кога е изложен на оган и не испушта отровни испарувања. Оваа изведба ги исполнува задолжителните барања за заштита од пожари за градежни материјали за обвивка, вклучувајќи ги и оние наведени во Кодексот за дизајн на чисти простории. Проектот за јавни набавки на Huainan Mining Group експлицитно бараше оценка за пожар од класа А за сендвич панели од камена волна, што ја одразува критичната побарувачка за заштита од пожар во индустриски апликации.
Топлинската спроводливост на јадрото од камена волна се движи од 0,040 W/(m·K) до 0,048 W/(m·K), со вредност што не надминува 0,043 W/(m·K) на амбиентална температура. Сендвич панел од камена волна со дебелина од 100 mm има коефициент на пренос на топлина не поголем од 0,404 W/(m²·K), директно исполнувајќи го националниот стандард за 75% намалување на потрошувачката на енергија во зградата. Јадрата од камена волна беа користени во системите на ѕидови и покриви на проектот BASF Zhanjiang Verbund Site, ефикасно намалувајќи го преносот на топлина помеѓу внатрешните и надворешните простори и ја намалуваа потрошувачката на енергија во фабричките и канцелариските области.
Јачината на врската помеѓу металните облоги и јадрото од камена волна се бара да биде поголема од 0,06 MPa. Во тестовите за лупење, материјалот од јадрото што останува на металните облоги мора да биде рамномерно распореден и да покрива најмалку 85% од површината на залепената површина. Кога отклонот на средниот распон достигне L₀/250, капацитетот на виткање не смее да биде помал од 0,5 kN/m². За еден огноотпорен сендвич панел од камена волна со дебелина од 100 mm, измерениот капацитет на виткање достигна 2,68 kN/m², што значително го надминува минималното барање. Густината на јадрото од 120 kg/m³ и ориентацијата на влакната нормална на површината на панелот обезбедуваат структурна цврстина и виткање при долготрајна употреба.
Порозната структура на влакна на јадрото од камена волна обезбедува мерлива апсорпција на звукот. Панел со дебелина од 50 mm постигнува пондерирана вредност на звучна изолација од 29 dB, ефикасно намалувајќи ја внатрешната бучава предизвикана од удар од дожд или град на покривот. Според ISO 354 тестирањето, перформансите на апсорпција на звук достигнуваат DELTA LA = 15,7 dB(A).
Сендвич панелите од камена волна се потврдени во повеќе реални проекти. Местото BASF Zhanjiang Verbund, третата по големина интегрирана производствена база на BASF Group на глобално ниво, користеше системи за сендвич панели од камена волна интензивно за ѕидови и покриви. Производот покажа отпорност на временските услови и структурна стабилност при крајбрежни услови со висока влажност, висока соленост и изложеност на тајфуни.
Други проекти, вклучувајќи голем тематски парк во Шангај, висока зграда во Пекинг и индустриски погони во Гуангжу и Луојанг, го користеа материјалот за подобрување на топлинската изолација, звучната изолација и безбедноста од пожари.
Проектите за реновирање на покривот во комерцијалната зграда Yixing Yunxi и складиштето Jingtang вклучуваа целосна замена на постоечките покриви со сендвич панели од камена волна и додавање на системи за метална потпора за зајакнување на структурата, подобрување на севкупниот капацитет на носивост и отпорност на притисок на ветерот.
Јадрото од камена волна е незапаливо и постигнува оценка за пожар од класа А. Полиуретанските јадра обично се оценети B1 или B2. За згради со високи барања за безбедност од пожар, како што се индустриски постројки, јавни згради и чисти простории, сендвич панелите од камена волна се посигурна опција.
Побарајте извештаи за тестирање од трета страна од добавувачот и проверете ги клучните индикатори како што се топлинската спроводливост, јачината на врската, површината на лупењето, оценката за отпорност на пожар и перформансите на согорување според барањата GB/T 23932-2009. Инспекцијата на лице место треба да вклучува плошност на површината, униформност на јадрото на исечените рабови и отсуство на гребнатини.
Панелите со PVDF или HDP премази може да траат повеќе од 20 години при нормални услови за употреба и одржување. Вистинскиот работен век зависи од корозија на околината, изложеност на УВ, механички оштетувања и други фактори. Редовната проверка и одржување може да го продолжи периодот на сервисирање.
Да. Дебелината на панелот, должината, бојата на лицето и типот на облогата може да се прилагодат. Се препорачува да се потврдат толеранциите на производството, минималните количини на нарачки и времето на испорака кај производителот за време на фазата на дизајнирање.
Дојдовните суровини се проверуваат за секоја серија, вклучувајќи ја дебелината на облогата, адхезијата на облогата, густината на јадрото и ориентацијата на влакната. Инспекциите во процесот ги опфаќаат димензиите, врзувањето и квалитетот на површината. Готовите производи се проверуваат за пакување и редење пред пратката. Сите производи може да бидат испорачани со извештаи за фабричка инспекција во согласност со GB/T 23932-2009. Извештаите за тестирање од трета страна се исто така достапни на барање на проектот.
