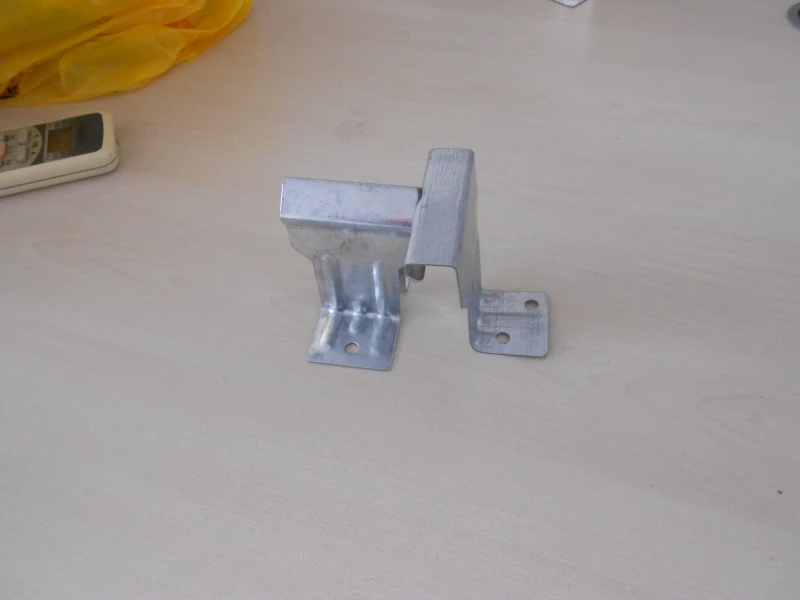

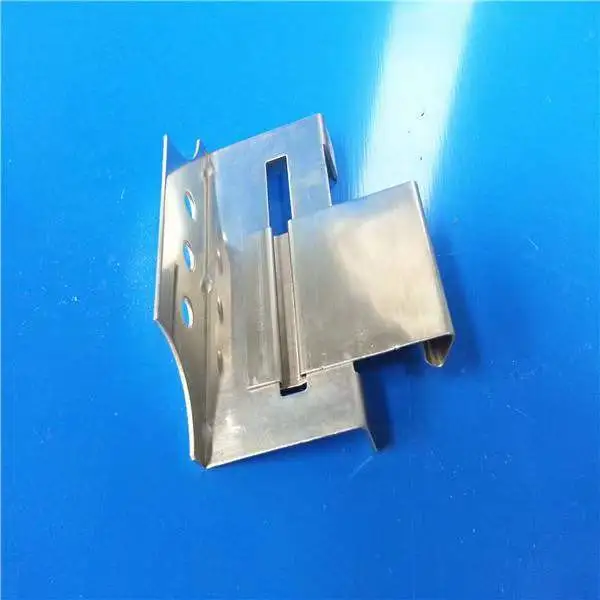

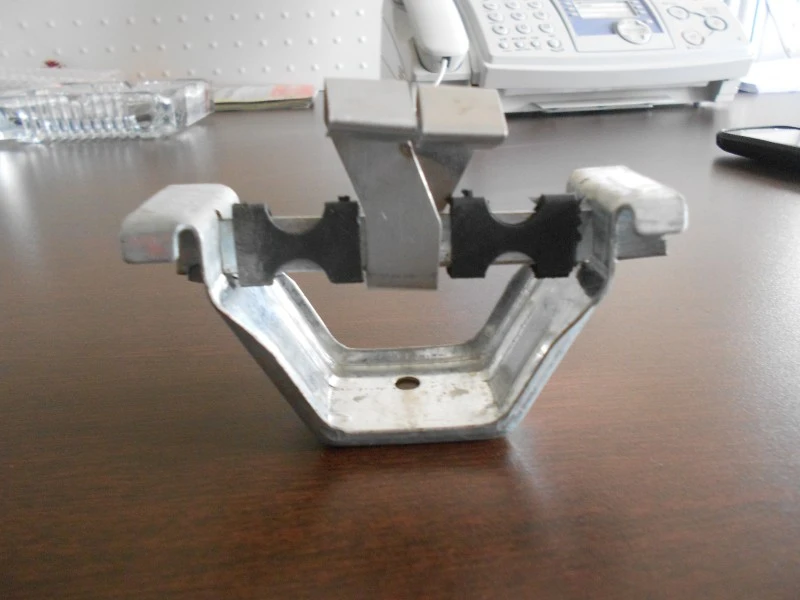

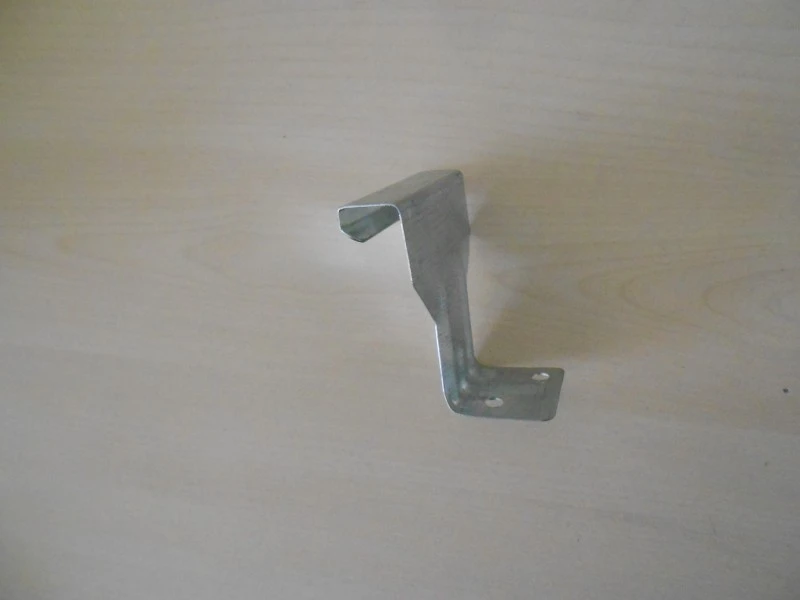

Прицврстувач со прикриен клип

Прицврстувачите со скриени штипки обезбедуваат скриена врска помеѓу градежните панели и потпорната конструкција. Стегачот се заглавува со основното ребро фиксирано на оградата или држачот, држејќи го панелот без завртки низ површината на панелот. Овој пристап ги задржува сите сврзувачки елементи внатре во шевовите на панелот, давајќи чиста надворешност и отстранувајќи ги патеките за истекување поврзани со откриените завртки и заптивната смеса. SENBO ги снабдува овие клипови со димензионални проверки на длабочината на отворот, должината на ногата и дебелината на материјалот, а процесот на производство вклучува периодично тестирање на јачината на заглавувањето.

Материјали и производство

Стиповите се стандардно направени од нерѓосувачки челик 304, со 430 и 201 достапни за одредени буџети. Челик Q235B со топло галванизирање се користи за потешки структурни клипови. Прицврстувачите од не'рѓосувачки челик се произведуваат со ладно цедење или печат од материјал од ленти. Стиповите Q235B обично се направени од топло валана плоча со минимална дебелина од 5 mm и формирани со хидраулично ладно пресување за да се одржи цврстината и прецизноста на димензиите.

Димензии и класификација

Внатрешната висина на клипот се одредува според длабочината на отворот на панелот. Вообичаените внатрешни висини се движат од 2,6 mm до 10 mm, со должина на ногата од 7,5 mm и дебелина на материјалот од 0,5 mm до 1,5 mm за нерѓосувачки челик. Дијаметарот на завртките е 12 mm со степен на јачина од најмалку 8,8. Клиповите се класифицираат по примена на штипки за ѕидни панели, штипки за покривни панели и штипки за подни панели. Според материјалот, тие се поделени на штипки од нерѓосувачки челик и штипки од топло поцинкуван челик.

Технички спецификации

Верификација на перформансите

1. Механичко однесување

Механичките барања за скриените штипки се засноваат на GB 15831 и сродните индустриски стандарди. Тестовите за отпорност на лизгање бараат поместување не повеќе од 7,0 mm при оптоварување од 7,0 kN и не повеќе од 0,5 mm при 10,0 kN. Клипот не смее да падне на 25,0 kN. За вртежна ригидност потребен е агол од не повеќе од 4 степени под вртежен момент од 900 N·m. Целосно челичните клипови на ладно цедење тестирани од SENBO ги исполнуваат овие граници.

2. Отпорност на корозија

304 штипки од не'рѓосувачки челик биле подложени на тестирање со прскање со сол и покажуваат соодветна отпорност на корозија за изложување на отворено. Топло поцинкувани Q235B штипки носат минимална облога од цинк од 150 g/m² по страна, што обезбедува долготрајна заштита во нормални атмосферски услови. Изборот на материјалот треба да одговара на околината на проектот.

3. Апликации за покриви

Кај покривите со стоечки шевови, скриените штипки ги држат панелите до држачите за потпора без продирање на површината. Ова им овозможува на покривните панели да се движат со термичка експанзија и контракција додека остануваат фиксирани на штипките. Резултатот е покривна површина без отворени отвори за завртки, што ја намалува можноста за навлегување вода и ја подобрува долготрајната хидроизолација. Методот со скриен клип се користи во системите за 360° стоечки шевови за индустриски покриви со голем распон.

4. Инсталација на ѕиден панел

За ѕидните панели, прицврстувачите со скриени клипови дозволуваат инсталација без клинци, одржувајќи ја површината на панелот чиста. Во склоповите на облогите на прозорците, скриената врска ги покрива исечените рабови на панелите обложени со боја, заштитувајќи ги од директен контакт со дожд и намалувајќи го ризикот од 'рѓа на рабовите. Овој метод на инсталација ги исполнува барањата за архитектонски изглед.

Карактеристики на производот

• Скриена врска:Прицврстувачите остануваат внатре во шевот на панелот, давајќи чиста надворешност без изложени завртки.
• Нема пенетрации на панели:Бидејќи завртките не минуваат низ панелот, ризикот од патеки за истекување и корозија на дупките е намален.
• Опции за материјали:304 нерѓосувачки челик за висока отпорност на корозија; топло поцинкуван Q235B за тешка структурна употреба.
• Димензионална флексибилност:Внатрешните висини од 2,6 mm до 10 mm овозможуваат усогласување со различни длабочини на отворите на панелот.
• Тестирани перформанси:Отпорот на лизгање, структурниот интегритет и торзионата ригидност се потврдени до стандардни граници.

Типични апликации

• Скриени приклучоци за метални покривни системи за стоечки шевови.
• Скриени сврзувачки елементи за метални ѕидни панели и одредени системи за обложување на дрво.
• Инсталација со тесни шевови за надворешни облоги, вклучувајќи обработено дрво и композит од дрво-пластика.
• Скриени трепкачки штипки за челични облоги на прозорците обложени со боја.

Забелешки за инсталација и ракување

• Проверете дали внатрешната висина на клипот одговара на длабочината на отворот на панелот пред да нарачате.
• Користете ги наведените вредности на степенот на завртките и вртежниот момент за време на инсталацијата. Прекумерното затегнување може да го оштети клипот или панелот.
• За штипки од не'рѓосувачки челик, избегнувајте контакт со алат од јаглероден челик што може да остави остатоци од железо и да предизвика 'рѓа на површината.
• Чувајте ги клиповите на суво место. Поцинкуваните штипки треба да се чуваат подалеку од кисели или алкални материјали кои можат да ја оштетат облогата од цинк.
• Проверете го заглавувањето на клипот по инсталацијата. Панелот треба да седи цврсто без движење нормално на спојот.

Контрола на квалитет и документација

Добавувачите треба да обезбедат сертификати за материјали за нерѓосувачки челик или галванизиран челик. Извештаите за тестирање за отпорност на лизгање, структурен интегритет и торзиона ригидност треба да бидат достапни доколку тоа го бара проектот. Проверките за примање на лице место треба да ги потврдат димензиите, степенот на материјалот и состојбата на површината. За големи нарачки, примероците за клипови може да се тестираат за да се потврди поврзаноста со вистинскиот профил на панелот.

Размислувања за избор

• Потврдете ги димензиите на слотот на панелот и изберете ја соодветната внатрешна висина на клипот.
• Изберете го материјалот за клип врз основа на околината за корозија и структурното оптоварување.
• За апликации на покривот, проверете дали растојанието на спојниците ги задоволува дизајнерските барања за издигнување на ветерот.
• Проверете дали степенот и големината на завртките се компатибилни со потпорната конструкција.
• За штипки од не'рѓосувачки челик, побарајте податоци од тестот за прскање сол ако зградата е во близина на брегот или во индустриска зона.

Најчесто поставувани прашања

Како да ја одберам точната висина на клипот?

Внатрешната висина на спојката мора да одговара на длабочината на отворот на панелот што се користи. Измерете го отворот на панелот или погледнете ги спецификацијата на производителот на панелот. Премногу висок клип ќе го спречи целосното вклучување, додека оној што е премногу краток може да дозволи движење или откачување.

Дали може да се користат скриени клипови со сите материјали на панели?

Скриените штипки се дизајнирани за панели со компатибилен отвор или профил на споеви. Металните панели со стоечки рабови или испреплетени рабови работат добро. Некои панели на база на дрво може да користат и скриени штипки ако отворот е правилно обработен. Секогаш потврдувајте ја компатибилноста и со добавувачите на панелот и клиповите.

Која е разликата помеѓу штипки од нерѓосувачки челик и галванизиран челик?

Клиповите од не'рѓосувачки челик, особено 304 одделение, нудат подобра отпорност на корозија и се претпочитаат за крајбрежни или влажни средини. Поцинкуваните челични штипки се поцврсти и често се користат за тешки структурни врски, но облогата од цинк може да не трае толку долго во агресивни атмосфери. Изборот зависи од еколошката изложеност на проектот и барањата за оптоварување.

Дали скриените штипки се погодни за области со силен ветер?

Да, скриените штипки се користат во региони со силен ветер, особено во системите на покривот со стоечки шевови. Прицврстувачите мора да бидат распоредени во согласност со оптоварувањето на ветерот од дизајнот, а материјалот и дебелината на клипот мора да бидат соодветни. За конкретниот проект треба да се извршат пресметки за подигнување на ветерот.
