Челични облоги со затворен профил

Челични облоги со затворен профил (исто така познат како профилиран челичен лим од затворен тип) е брановиден конструктивен панел формиран на собна температура од топло поцинкувани челични калеми со помош на континуирана линија за формирање на ладно ролна со повеќе валјак. Неговата клучна разлика од платформите со отворен профил е тоа што дното на жлебот на ребрата е целосно запечатено, создавајќи затворена шуплива шуплина во облик на клин или трапезоидна.

SENBO Градежни материјалиобезбедува челични облоги со затворен профил како дел од својата палета на композитни системи за подови. Овие панели се широко користени во згради со челична рамка каде отпорноста на пожар, рамната подлога и ефикасната конструкција се клучни барања.

Структурни карактеристики

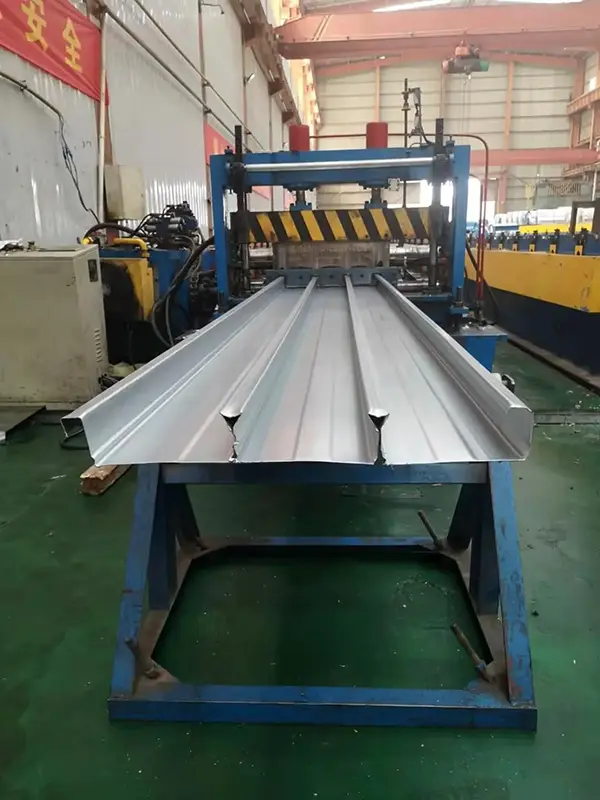

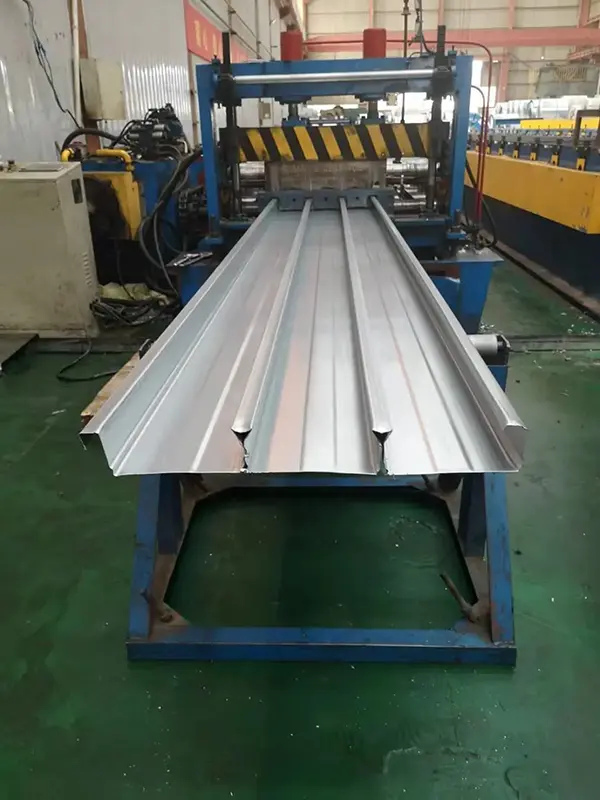

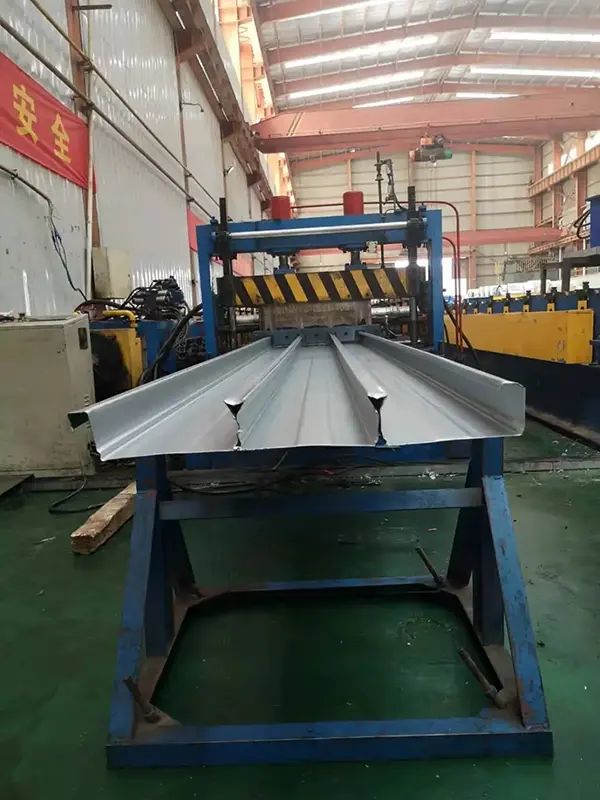

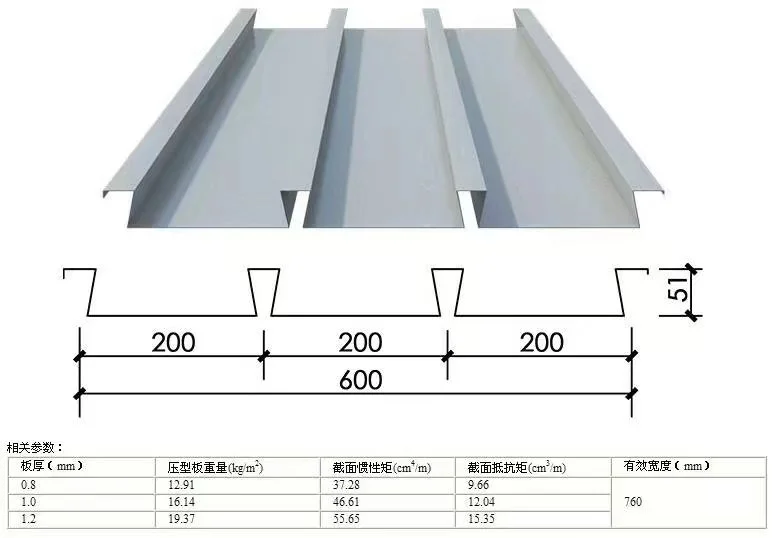

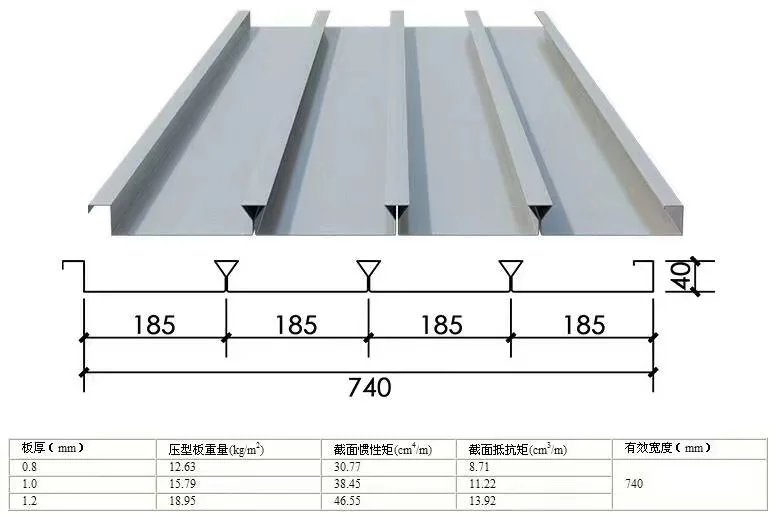

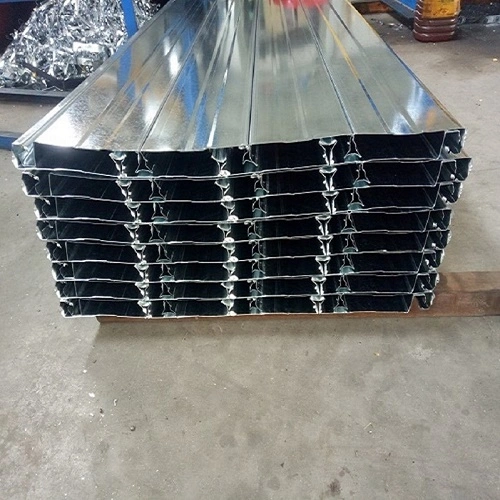

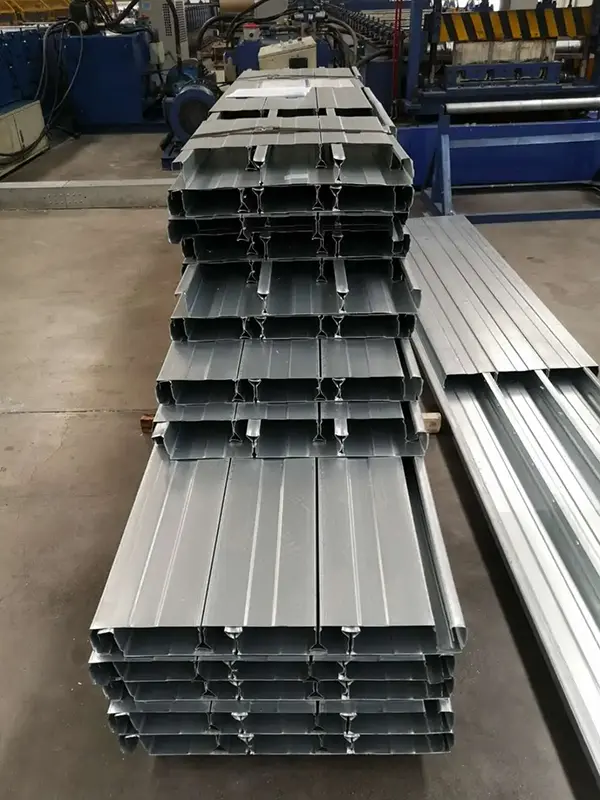

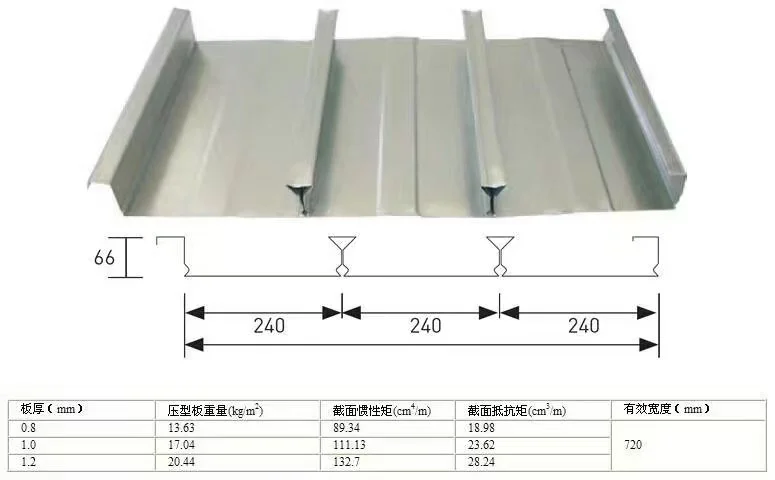

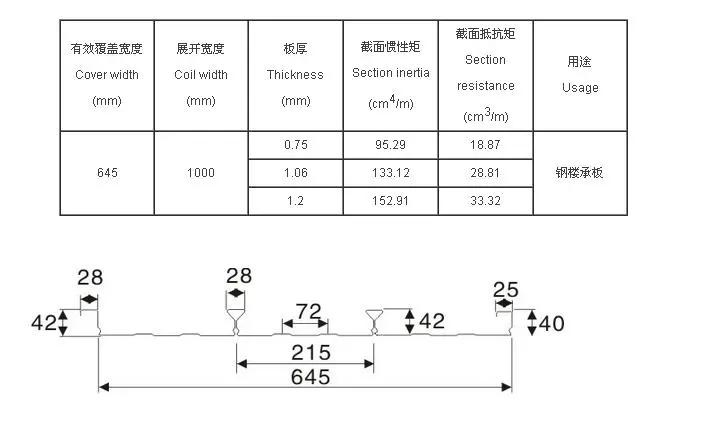

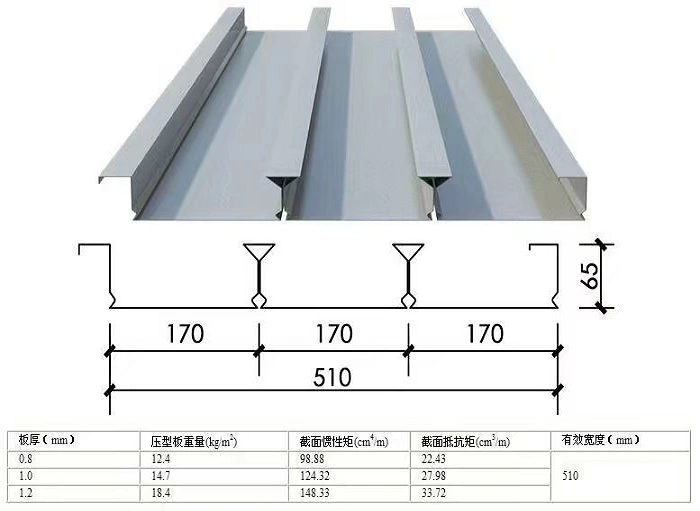

Платформата е формирана од челичен лим со фиксна ширина преку интегриран процес на формирање со ладно ролна со повеќе премини. Ова создава испреплетени вертикални рабови од двете страни и серија превртено-триаголни или трапезоидни ребра со затворено дно. Земајќи го моделот YX65-185-555 како пример: висината на реброто е 65 mm, ширината на бранот е 185 mm и ефективната ширина на покривање е 555 mm. За моделот YXB48-200-600, висината на ребрата е 48 mm, чекорот на бранот е 200 mm, а ефективната ширина е 600 mm. Друг подобрен модел се одликува со висина на ребрата од 68 mm, чекор на бран од 196 mm и превртен триаголен профил со ширина од 36 mm и висина од 31 mm.

Основен материјал и производствен процес

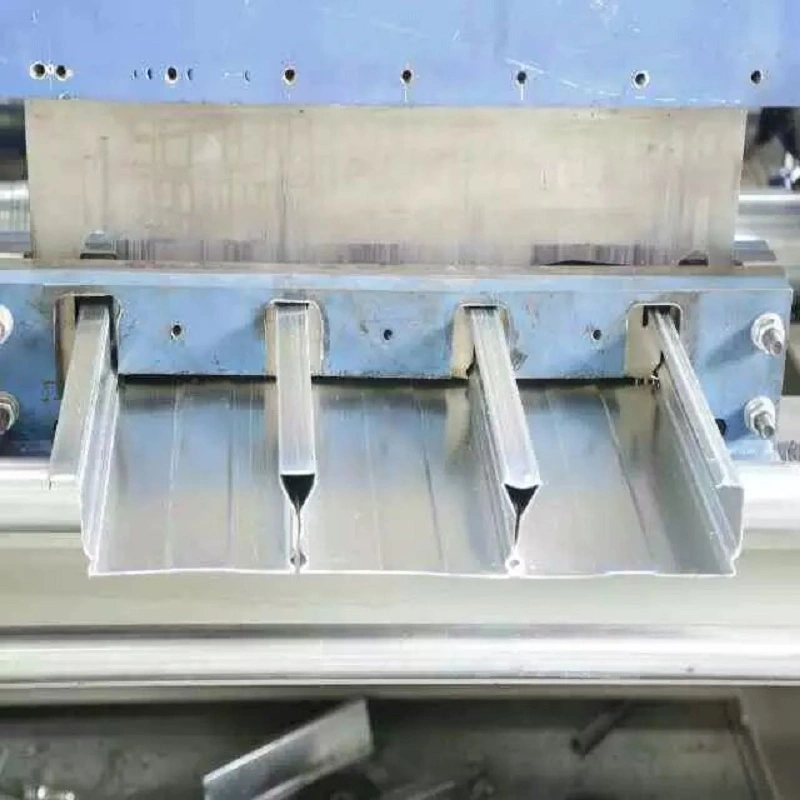

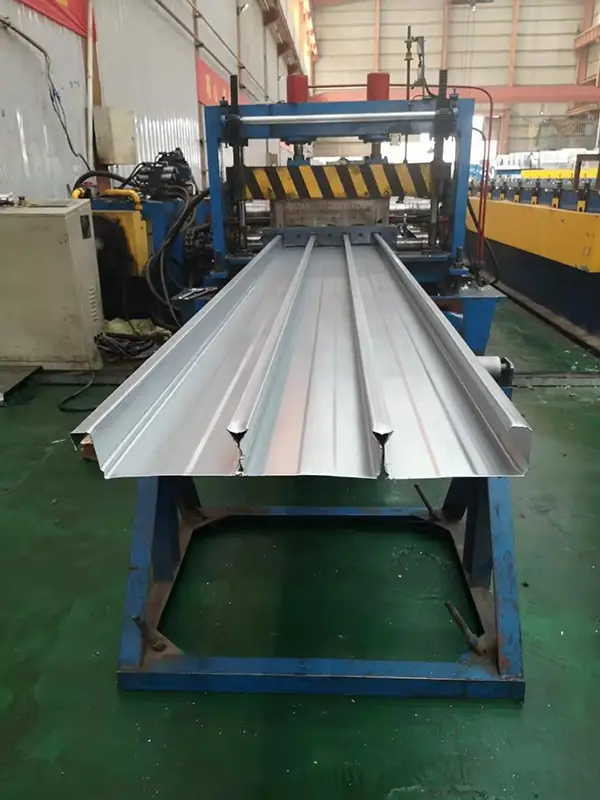

Основниот материјал се состои од намотки од топло поцинкуван челик со ширина од приближно 1000–1250 mm. Материјалите вклучуваат оценки како што се Q235, Q345 или SGC490, со дебелини кои се движат од 0,7 mm до 1,5 mm. Тежината за двострано галванизирање е вообичаено 80–275 g/m², иако може да се приспособи до 600 g/m² за посебни барања. Профилот со затворено ребро се формира со помош на специјализиран процес на ладно свиткување и обратна деформација; ова ги користи карактеристиките на еластопластичната деформација и пружината на челичниот лим за автоматско затворање на долниот отвор. Бидејќи нема потреба да се дупчат дупки во носечките области, отпорноста на корозија и целокупната цврстина на панелот се зачувани. Производот е во согласност со националниот стандард GB/T 12755-2008, „Профилирани челични лимови за градење“.

Проверка на реалните перформанси

1. Композитен акционен и носивост - ребра на панелот целосно обложени во бетон

Основната предност на подот од затворен тип во однос на облогите од отворен тип лежи во неговиот дизајн со затворени ребра. Откако ќе се истури бетонот, ребрата на панелот се целосно обвиткани во бетон, создавајќи ефект на сврзување сличен на оној на армирачките шипки во лиените плочи. Ова овозможува целосно искористување на соодветните јачини на материјалите од челик и бетон, со што се постигнува вистинско композитно дејство. Центарот на делот за покривање со затворени ребра се наоѓа приближно 16 mm од дното на панелот. Кога се анализира структурната носивост на композитната плоча со помош на пластична теорија, внатрешниот лост помеѓу центарот на силата на притисок на бетонот и центарот на челичната сила на истегнување е поголем, а цврстината на материјалот е поцелосно искористена; следствено, композитните плочи со затворени ребра нудат поголема конструктивна носивост или повисок фактор на безбедност.

2. Отпорност на пожар - не е потребен огноотпорен слој

Тестовите за отпорност на пожар потврдија дека композитните плочи од челично-бетонски профилирани затворени ребра покажуваат одлична апсорпција на топлина и отпорност на пожар при стандардни услови на пораст на температурата, исполнувајќи ги барањата за оценка за пожар (1,5 часа) за подните плочи на зградите од класа I. Бидејќи дизајнот со затворени ребра целосно го обвиткува челичниот лим во бетон, спречувајќи директно изложување на топлина на челикот, овие плочи генерално ги задоволуваат стандардите за заштита од пожар на високи згради без потреба од дополнителни огноотпорни премази со прскање. Оваа карактеристика заштедува на материјалните трошоци и го избегнува загадувањето на животната средина за време на изградбата.

3. Рамна долна страна и лесна завршна обработка – Искористување на висока чиста висина

Долната страна на плочата со затворени ребра е рамна со цврсто наместени мрежи, што овозможува флексибилно завршување на таванот врз основа на архитектонските потреби: површината може да се обои со прскање за да се создаде таван во стил на жлеб, обезмастена и обоена со премази на база на вода за мазен рамен таван или директно покриена со ѕидна ткаенина или тапет. Уникатниот систем за потпирање на плочата го олеснува поставувањето на спуштени тавани. Дополнително, дизајнот на композитната плоча овозможува намалена дебелина на плочата, со што се зголемува чистата висина на таванот на зградата.

4. Ефикасно градење – заштеда на челик за арматура

За време на изградбата, поставувањето на единечна затегнувачка арматурна шипка во рамките на секое ребро ги задоволува структурните барања за носење, што резултира со помала употреба на челик во споредба со традиционалните методи. Кога оптоварувањата на горното ниво се умерени, плочата со затворено ребро може целосно да го замени долниот слој на арматурата; ова го намалува производството на челик на лице место и интензитетот на трудот, а истовремено ја забрзува брзината на изградбата. Поради веб-дизајнот со затворени ребра, бетон може да се истура без потреба од завршни плочи за затворање. Инсталирањето вклучува поставување на панелите според нумерираниот распоред на дизајнот и нивно заварување на челичните греди, по што следните чекори за изградба може да продолжат веднаш.

Преглед на клучните спецификации

Клучни предности

Вистинска композитна акција:Дизајнот со затворени ребра целосно ги обвиткува ребрата во бетон - делувајќи како арматура во лиена плоча - овозможувајќи синергија на челик-бетон и што резултира со поголема носивост и безбедносни фактори.

Одлична отпорност на пожар:Ги исполнува барањата за отпорност на пожар на подните плочи од класа I (1,5 часа) без потреба од прскани огноотпорни премази, нудејќи заштеда на трошоци и еколошки придобивки.

Рамна долна страна и флексибилна завршница:Рамната, естетски пријатна долна страна овозможува директно прскање, обезмастено обложување или монтажа на спуштен таван, задоволувајќи ги различните архитектонски естетски потреби; ја намалува и дебелината на плочата, а со тоа ја зголемува чистата висина на таванот.

Заштеда на арматура и ефикасна конструкција:Затегнувачката арматура може да се конфигурира врз основа на растојанието од ребрата за да ја замени арматурата на долниот слој, намалувајќи го производството на арматурата на самото место и забрзувајќи го напредокот на изградбата.

Отпорност на корозија и структурен интегритет:Процесот на затворено формирање ја елиминира потребата од дупчење дупки во носечките области, зачувувајќи го интегритетот на поцинкуваниот слој и обезбедувајќи супериорна отпорност на корозија во споредба со палубите со отворени ребра.

Апликации

Композитни подни системи за високи и супервисоки челични конструкции.

Јавни згради со голем распон, како што се стадиони, аеродромски терминали, железнички станици, концертни сали и големи театри.

Индустриски и комерцијални објекти вклучувајќи електрани, локации за производство на електрична опрема, големи супермаркети и логистички центри.

Проекти за челични конструкции со строги барања во однос на оценките за отпорност на пожар и естетската завршница на долната страна на плочата.

Зошто да изберете подна покривка со затворен профил?

Дали избирате решение за подови за висококатница или проект за челична конструкција со голем распон? Подот од затворен профил има дизајн со затворени ребра што постигнува вистинско композитно дејство помеѓу челик и бетон. Тестовите за отпорност на пожар потврдија дека може да постигне огноотпор од 1,5 часа без потреба од огноотпорни премази. Дополнително, рамната долна страна го олеснува завршувањето, дебелината на плочата се намалува и потрошувачката на челик за арматура е минимизирана. Мејнстрим профилите - како што се YX65-185-555 и YXB48-200-600 - се докажани ефикасни во бројни високи згради, стадиони и аеродроми, нудејќи висока носивост, сигурна отпорност на пожар и ефикасна конструкција. Тие обезбедуваат време-тестирано решение за подови за вашите проекти од челична конструкција.

Најчесто поставувани прашања

1. Како облогата со затворен профил постигнува композитно дејство без механички втиснати?

Самите затворени ребра делуваат како механички клучеви. Штом бетонот ќе ја наполни затворената празнина и ќе се стврдне, челикот и бетонот се спојуваат природно, слично на тоа како деформираните арматурни шипки се поврзуваат со бетонот. Ова геометриско испреплетување е доволно за композитно дејство во повеќето дизајни.

2. Дали долната страна може да се остави отворена без дополнителна доработка?

Да. Рамната долна страна често се остава изложена по сликањето. Боењето со спреј создава ефект на таван со жлеб со текстура, додека обезмастениот слој создава мазна површина. Изборот зависи од архитектонската намера и посакуваното ниво на завршница.

3. Колкав е максималниот распон за покривање со затворен профил?

Способноста на распонот на незаштитен распон зависи од профилот, дебелината, степенот на челик и дебелината на бетонските плочи. За разлика од платформите со отворен профил, платформите со затворен профил често имаат различни карактеристики на распон поради неговата затворена геометрија. Секогаш повикувајте се на табелите со распон на производителот и потврдете со конструктивниот инженер.

4. Дали секогаш е потребно дополнително засилување на дното?

Не секогаш. За умерени оптоварувања, самата обвивка со затворени ребра може да обезбеди доволен капацитет на истегнување, елиминирајќи ја потребата од шипки за зајакнување на дното. За потешки товари или подолги распони, може да се назначи мала шипка во секое корито на ребрата. Структурниот дизајн го одредува точниот услов.

5. Како поцинкуваниот слој влијае на композитната врска?

Поцинкуваниот слој не ја нарушува значително врската помеѓу челикот и бетонот. Примарниот механизам за поврзување е механичкото блокирање од затворените ребра. Облогата исто така го штити челикот од корозија за време на работниот век, бидејќи бетонската обвивка обезбедува алкална средина.
