Арматура бандаж подот палуба

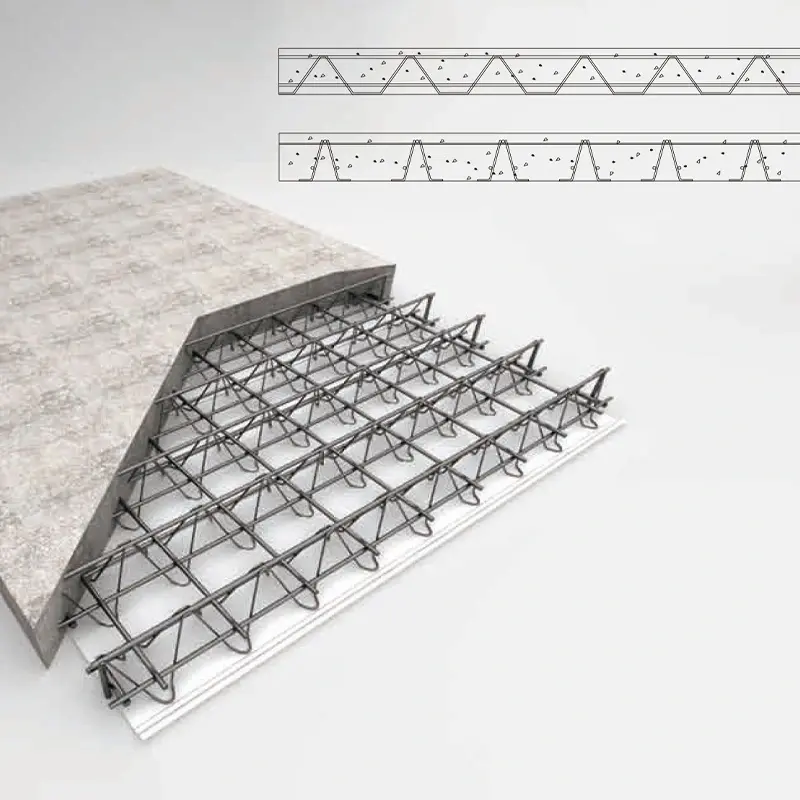

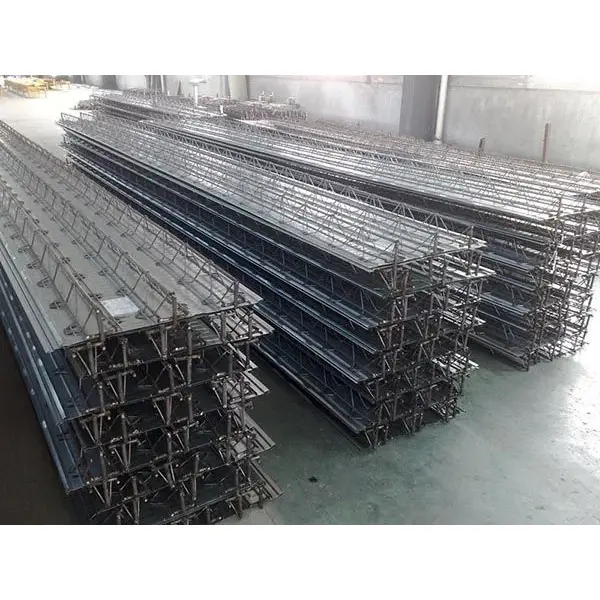

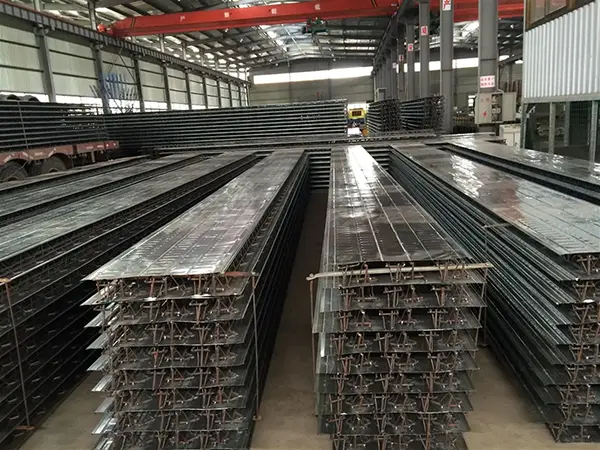

Подот на бандажот за арматура е композитен носечки панел формиран со комбинирање на челична арматурна бандаж со долна плоча на автоматизирана производна линија. Самиот бандаж се состои од врвни шипки на акорди, шипки од долни акорди и веб шипки споени преку заварување со отпорно место, создавајќи стабилна триаголна структура. Оваа бандаж потоа се заварува на долната плоча, обично на галванизиран челичен лим со дебелина од 0,5 mm или на фиберцементна плоча.

SENBO Градежни материјалиго снабдува овој производ како дел од својата палета на подови од челична конструкција. Палубата служи како постојана кофраж за време на изградбата, а подоцна придонесува за структурните перформанси на бетонската плоча.

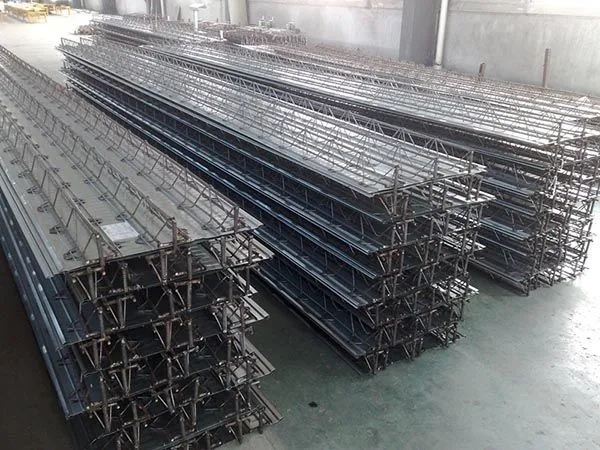

Структурен состав и материјали

Горните и долните шипки на акорд обично се направени од челик HRB400 или CRB550, додека веб-решетките обично користат челик HPB300, HRB400 или CPB550. Вертикалните и хоризонталните шипки за поддршка се генерално HPB300 или HRB400.

Кога се користи галванизиран челичен лим како долна кофраж, неговата дебелина е 0,5 mm, силата на отстапување е најмалку 250 N/mm², а тежината на двостраната облога за галванизација е најмалку 120 g/m². Долниот лист доаѓа во две ширини: Тип А (600 мм) и Тип Б (576 мм).

Висините на челичните бандажи се движат од 50 mm до 340 mm, што одговара на дебелини на плочи од 80 mm до 370 mm. Дијаметарот на горните и долните акорди се 6-12 mm, а дијаметрите на веб-барот се 4-8 mm. Постојат неколку серии на производи, како што се TD1–TD7 и HB1–HB8, при што TD3-90 е најчесто користен модел.

Класификација на производи според долниот кофраж

Производите се класифицираат врз основа на видот на кофражот на дното. Традиционалниот тип користи галванизиран челичен лим, додека постојаниот (неотстранлив) тип користи фин агрегат бетон или фибер-цементна плоча. Според националните стандардни атласи 23CG56-1 и 23CG56-2, трајните кофражни производи на дното ја елиминираат потребата за отстранување на кофражот на самото место, обезбедуваат мазна завршница на долната страна и се погодни за влажни или чисти средини, како и за згради без спуштени тавани.

Изведба во реални проекти

1. Апликација со супер висок пораст: 140.800 м² покривка за бандаж

Проектот за супервисоки згради во моментов е во изградба има вкупна површина од 218.000 m². Кулата А се издига 39 ката (176,1 м), а кулата Б достигнува 51 ката (212,4 м). Проектот користеше 140.800 m² системи на бандажни палуби и 16.100 m² рабна кофраж. Дебелините на плочите се движеа од 110 mm до 150 mm, а фармите беа изработени со користење на високофреквентно отпорно заварување на место.

Во споредба со традиционалните лиени плочи, овој метод ја елиминира инсталацијата на кофражот, отстранувањето на кофражот и рачното врзување на арматурата. Квалитетот на градбата остана стабилен и сигурен во текот на целиот период.

2. Верификација со долг распон и голема конзола

Изложбениот центар за научно и технолошки парк Zhongguancun AI е пилот проект за „зграда со нула јаглерод“ во Пекинг. Структурата на четирикатната челична рамка е дизајнирана за сеизмички интензитет 8. Има максимален распон од 3,5 m и максимална должина на конзола од 8,25 m.

Користена е подна плоча од типот TD3-90, со висина на бандаж од 90 mm и вкупна дебелина на плочата од 120 mm. Максималниот неподдржан распон за време на изградбата беше 3,0 m. Во конзолната зона од 8,25 m, беа инсталирани привремени двојни вертикални столпчиња на средината на распонот за да се поттикне нагорна комора од 1,5‰, обезбедувајќи структурна безбедност.

3. Проверка на отпорност на пожар и корозија

Арматурата е целосно обвиткана во бетон, давајќи отпорност на пожар слична на традиционалните излеани плочи. Тестовите покажуваат дека плочата со дебелина од 100 mm (што одговара на челична бандаж висока 70 mm) постигнува рејтинг на отпорност на пожар од 1,68 часа. Поцинкуваниот челичен лим не бара дополнителна заштита од пожар.

Во споредба со композитните плочи кои користат профилирани челични облоги, челичните облоги на подот нудат подобра отпорност на корозија. Бидејќи галванизираниот челичен лим не придонесува за структурно носење на товарот во фазата на сервисирање, 'рѓата не може да го загрози интегритетот на структурата.

4. Податоци за ефикасност и трошоци на изградбата

Фабричкото производство обезбедува рамномерно растојание на арматурата и конзистентна дебелина на бетонскиот капак. Работата на врзување на арматурата на лице место е намалена за 60%-70%. За подрумскиот проект Xiqing Houtai Plot G во Тијанџин, користењето на оваа технологија го скрати периодот на изградба за приближно 10 дена и резултираше со вкупна заштеда на трошоците од 1,972 милиони јени. Сеопфатната цена по квадратен метар беше повеќе од 20% пониска од традиционалните композитни плочи.

Технички спецификации на прв поглед

Следниве параметри се засноваат на индустрискиот стандард JG/T 368-2012 и националните стандардни атласи. Достапно е прилагодување.

Зошто функционира овој систем

1. Фабричката префабрикација обезбедува конзистентност.Бандажот е формиран преку автоматско заварување со отпор, кое го одржува рамномерно растојанието меѓу арматурата и прецизни димензии. Ова го намалува врзувањето на арматурата на лице место за 60%-70% и води до поконзистентен квалитет на градбата.

2. Двонасочна вкочанетост споредлива со леани плочи.Системот може да биде дизајниран како двонасочна плоча, нудејќи вкочанетост слична на лиена армирано-бетонска плоча со двонасочна арматура. Сеизмичките перформанси се генерално подобри од профилирани челични композитни плочи.

3. Отпорност на пожар и корозија без дополнителни облоги.Бидејќи арматурата е целосно обвиткана во бетон, плочата од 100 mm постигнува огноотпорност од 1,68 часа без огноотпорност. Поцинкуваниот лим служи само како кофраж, така што корозијата не влијае на безбедноста на конструкцијата.

4. Мазна софи и намалена дебелина на плочите.Долната страна е рамна. Во споредба со стандардните профилирани челични облоги, вкупната дебелина на плочата може да се намали за 30–50 mm додека се одржува истата јасна висина на таванот, што помага да се намали висината од подот до подот.

5. Цена и распоред на придобивки.Кофражот е елиминиран, потпирањето е минимизирано и станува возможна повеќекатна истовремена конструкција. Долниот лист постигнува 96% искористеност на површината со само 0,5 mm дебелина на челик, намалувајќи ја потрошувачката на материјал.

Размислувања за дизајн и инсталација

За двонасочен дизајн на плочи:Палубата на бандажот на арматурата може да се дизајнира како двонасочна плоча со додавање дополнително засилување во попречната насока. Потврдете со конструктивниот инженер дека распоредот на панелот и условите за поддршка одговараат на проектните претпоставки.

За постојани апликации за кофражни дното:Изберете бетон со фин агрегат или фиберцементна плоча кога е потребна мазна долна страна без спуштен таван. Проверете дали околината е погодна за избраниот материјал за кофраж на дното.

За долги конзоли:Можеби ќе бидат потребни привремени потпори, како што беше прикажано во проектот Zhongguancun каде што се користеа двојни столбови за да се поттикне нагорно камерење. Пресметајте ги барањата за отклонување и закачување врз основа на вистинската должина на конзолата и оптоварувањата на конструкцијата.

За време на инсталацијата:Обезбедете квалитет на заварување на сите јазли и потпори. Следете го одреденото растојание за заварување и притисокот на електродата. За поцинкуваните лимови, избегнувајте прекумерна топлина што може да го оштети облогот. Заштитете ги панелите од влага доколку се чуваат на локацијата подолги периоди.

Типични апликации

1.Подни и покривни системи за високи и супервисоки челични конструкции.

2.Подни структури со долг распон и голема конзола.

3.Оперативни платформи и подови во индустриски постројки и логистички магацини.

4.Згради за кои е потребна отпорност на влага, отпорност на корозија или средини со чиста соба, каде што се препорачува трајна кофраж на дното.

Најчесто поставувани прашања

1. Како се споредува ковчегот на арматура со композитни плочи од профилиран челичен лим?

Профилираните композитни плочи од челичен лим се потпираат на челичната палуба и како кофражна и затегнувачка арматура. Палубата на бандажот за арматура користи посебна челична бандаж за структурно засилување, така што долниот лим служи само како кофраж. Ова значи дека долниот лист може да биде потенок (0,5 mm) и корозијата не влијае на структурниот капацитет. И долната страна на плочата е порамна.

2. Која е предноста на системот за постојана кофражна дно?

Постојаната долна кофражница (ситен агрегат бетон или фибер-цементна плоча) ја елиминира потребата да се вади кофражот по стврднувањето на бетонот. Обезбедува мазна, чиста долна страна што може да се остави отворена без спуштен таван. Ова е особено корисно за влажни, чисти или архитектонски апликации.

3. Може ли да се користи за двонасочни плочи?

Да. Со додавање на попречно засилување и соодветно дизајнирање на потпорите на панелот, системот може да постигне двонасочно однесување на плочата слично на плочата што е излеана. Дизајнот мора да ги земе предвид димензиите на панелот и ориентацијата на бандажот.

4. Каква привремена поддршка е потребна за време на изградбата?

Барањата за поддршка зависат од висината на бандажот, дебелината на плочата и распонот. За типични распони до околу 3 m, можеби не е потребна привремена поддршка. За подолги распони или конзоли, се користат привремени столбови или реквизити. Табелите за распон на производителот и пресметките на конструктивниот инженер треба да го одредат точниот распоред.

5. Кои стандарди го регулираат подот на бандажот на арматурата?

Главниот индустриски стандард е JG/T 368-2012 „Подови од челични носачи“. Референците за дизајн вклучуваат национални стандардни атласи 22G522-1 и 23CG56-1/2. Тестирањето на материјалот и заварот ги следат барањата во овие документи.
