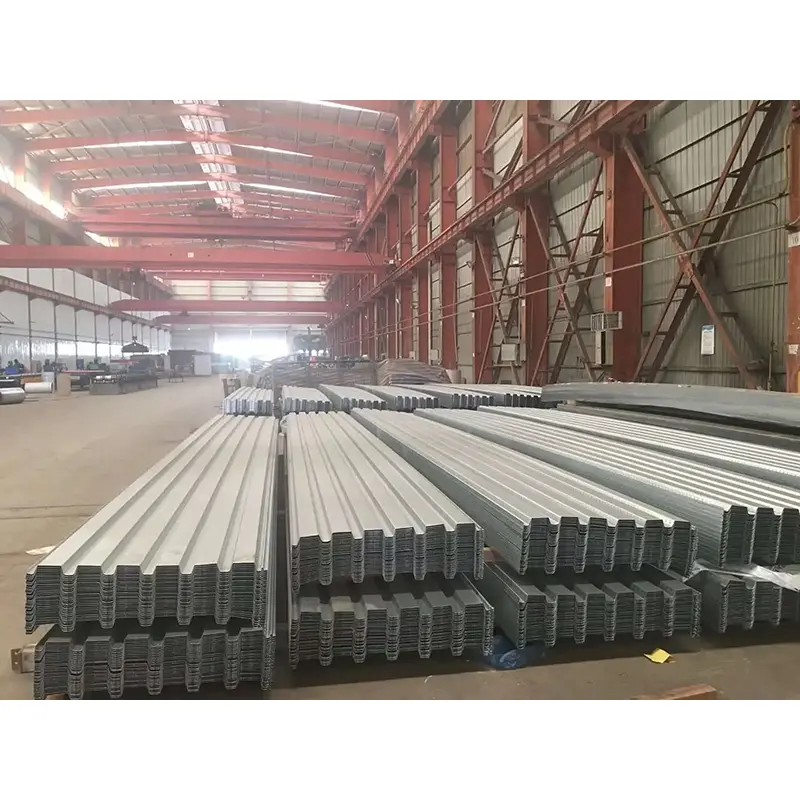

Носечка подна плоча

Носечката подна покривка, позната и како челична подна плоча или профилирана челична покривка, е ладно валана градежна компонента направена од галванизиран челичен лим. Неговиот брановиден пресек има форма на V, U или трапез, во зависност од профилот.SENBO Градежни материјалиги снабдува овие панели како дел од својата палета производи од челична конструкција, нудејќи опции со отворен и затворен профил за композитни подни системи.

За време на изградбата, панелите делуваат како постојана кофраж. По стврднувањето на бетонот, тие служат како затегнувачко засилување на дното на плочата. Оваа двојна функција е она што го прави системот и структурно ефикасен и економичен.

Видови профили и опции за материјали

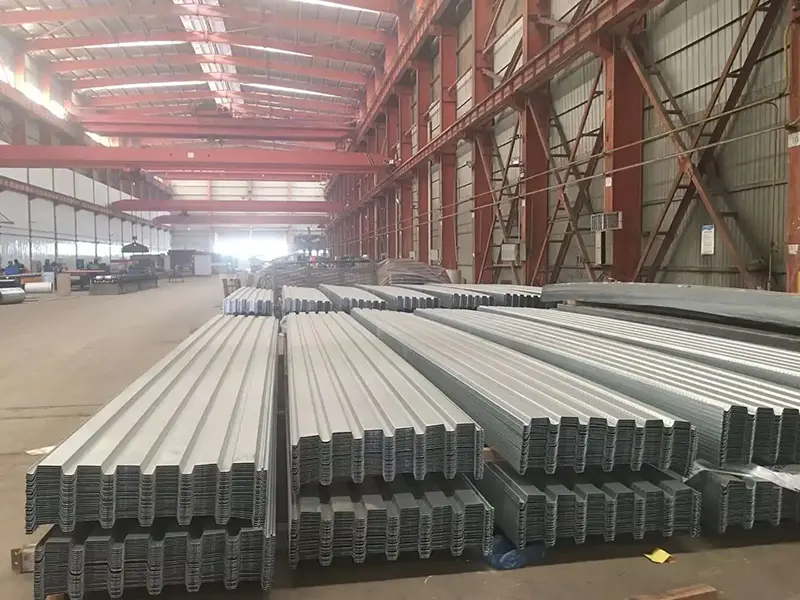

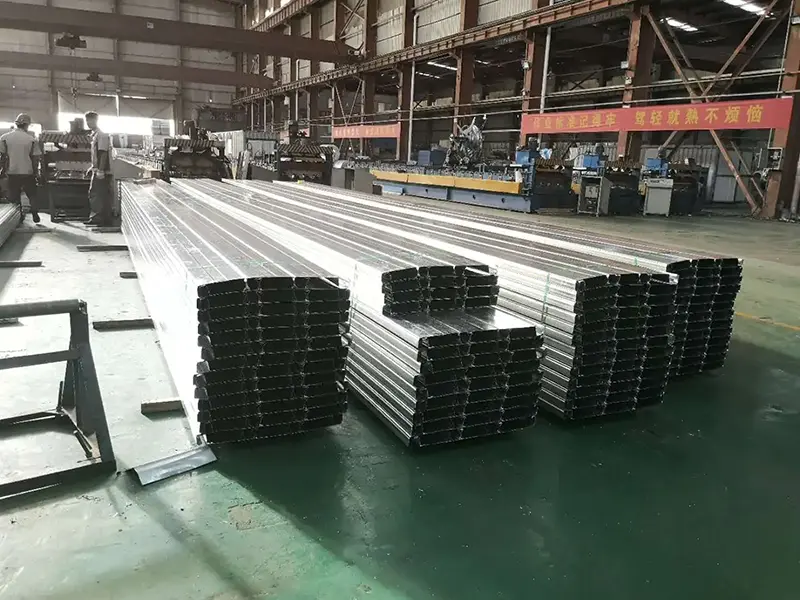

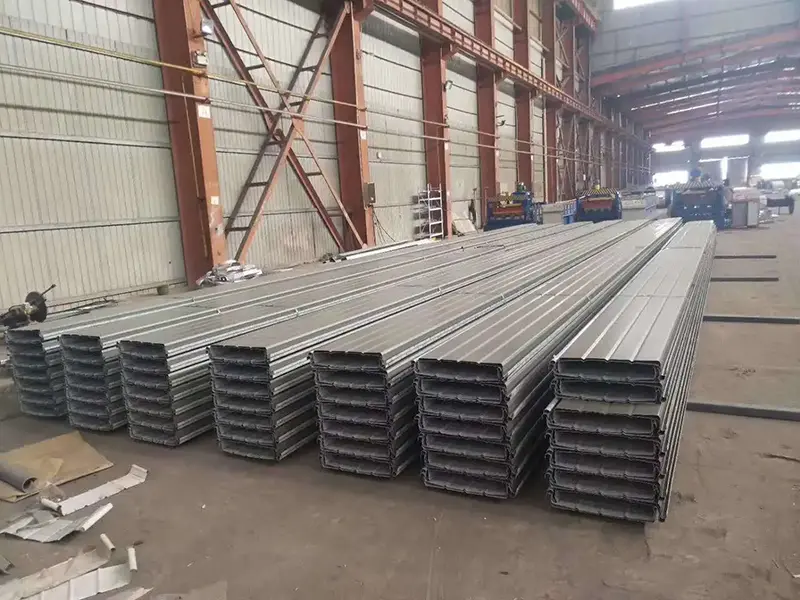

Платформите со отворен профил, како што се YX76-305-915 и YX75-300-880, се карактеризираат со ребра со отворени врвови. Овој дизајн го олеснува поставувањето на арматурните шипки и маршрутата за помошни линии на локацијата. Моделите со затворен профил, вклучувајќи ги YX60-263-790 и YXB65-185-555, имаат спротивен пристап: ребрата се целосно затворени, создавајќи рамна долна страна и подобра отпорност на пожар.

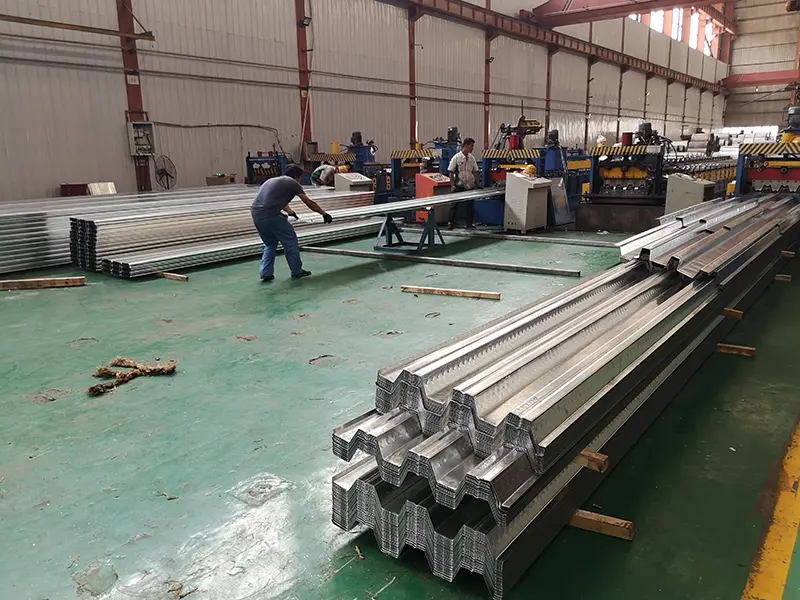

Што се однесува до основните материјали, се користат топло-поцинкувани челични калеми во класи како DX51D+Z, Q235 и Q345. Тежината на облогата од цинк може да се прилагоди од 40 до 600 g/m² за да одговара на специфичните потреби за антикорозија. Процесот на формирање на ролна од 21 фаза ги обликува панелите, со должина приспособена по проект. Екипите за инсталација обично можат да покриваат 2.000–3.000 m² дневно.

За да се формира интегриран конструктивен систем, панелите се заваруваат на челични греди низ палубата со помош на столпчиња за смолкнување, додека соседните панели се испреплетени со специјализирани алатки за стегање.

Изведба потврдена на терен

1. Механички својства: измерена носивост

Земете ја палубата со отворен профил YX75-300-880 како пример. Со висина на ребрата од 75 mm, растојание од 300 mm и ефективна ширина од 880 mm, верзијата со дебелина од 1,0 mm обезбедува момент на инерција од 135 cm4/m. Капацитетот на носивост во фазата на изградба е 3,2 kN/m², а крајниот капацитет на композитната плоча достигнува 8,5 kN/m². Кога дебелината се зголемува на 1,2 mm, моментот на инерција се зголемува до 190 cm4/m, со што крајниот капацитет е 12,0 kN/m².

Моделот YX51-342-1025 раскажува слична приказна. Неговата стапка на искористеност на материјалите изнесува 82%, а панелот од 1,0 mm обезбедува момент на инерција од 63,50 cm4/m со модул на пресек од 20,13 cm³/m.

2. Јачина на материјалот и перформанси на замор

Јачината на попуштање може да се прилагоди во широк опсег, од 235 MPa до 550 MPa, со крајна цврстина на истегнување помеѓу 340 и 700 MPa. При динамично оптоварување, животниот век на замор достигнува 2 милиони циклуси, како што е наведено во ЕУ EN1993-1-3. При тестирање со прскање со сол, галванизираните панели издржуваат до 2.000 часа без појава на црвена 'рѓа, што значи работен век над 25 години во крајбрежни средини.

3. Висина на ребрата и оптимизација на делот

Делот со висина на ребрата од 51 mm е подложен на симулација на динамика на течност за да се оптимизира неговата форма. Со бетонска плоча од 120 mm, тој постигнува вертикална носивост од 3,5 kN/m² и нуди 42% поголема цврстина на виткање од споредливиот дизајн на ребра од 35 mm. Анализата на конечни елементи дополнително го потврдува коефициентот на униформност на пренос на оптоварување од 0,92 за 233 mm наклон на реброто, помагајќи да се избегне концентрацијата на напрегање од 25%, често забележана кај конвенционалните платформи.

4. Сеизмичка и пожарна отпорност: Потврдена со тестирање

Не се занемаруваат ниту сеизмичките перформанси. Избраните модели ги исполнуваат барањата за дизајн за зони со Интензитет 8. Спроведено е и тестирање на пожар: производите со затворен профил ги задоволуваат барањата за оценка за пожар без потреба од огноотпорност со прскање.

Преглед на технички податоци

Табелата подолу ги сумира стандардните производствени параметри. Приспособувањето е достапно за специфични проектни барања.

Главни спецификации на моделот

Клучни карактеристики на изведбата

1. Двојна функционалност.Еден производ служи за две цели: постојана кофраж за време на изградбата и затегнувачка арматура откако плочата е во употреба. Ова природно ја намалува вкупната потрошувачка на челик.

2. Ефикасност на градежништвото.Може да се постават повеќе подови истовремено, со истурање на бетон во фази. Дневната покриеност со инсталација од 2.000–3.000 m² ги одржува проектите брзо да се движат.

3. Проверливи механички својства.Јачината на попуштање е прилагодлива од 235 до 550 MPa, а капацитетите на оптоварување на композитните плочи се потврдени преку тестирање. Целосна палета на спецификации на моделот е достапна за избор.

4. Отпорност на корозија.Со нивоа на галванизација приспособливи од 40 до 600 g/m² и отпорност на прскање со сол до 2.000 часа, панелите обезбедуваат работен век од над 25 години дури и во крајбрежните региони.

5. Флексибилност на профилот.Профилите со отворени ребра го поедноставуваат поставувањето на арматурата и насочувањето на помошта, додека профилите со затворени ребра нудат рамна долна страна и подобрена отпорност на пожар. Вистинскиот избор зависи од приоритетите на проектот.

Размислувања за дизајн и инсталација

За покривање со отворен профил:Овој тип работи добро кога е потребно поставување на арматура на лице место или насочување на помошни средства во внатрешноста на ребрата. Имајте на ум дека може да бидат потребни дополнителни мерки за заштита од пожар, во зависност од степенот на пожар на проектот.

За покривање со затворен профил:Ако се бара рамна долна страна за прицврстување на таванот или ако целта е да се избегне огноотпорност со прскање, моделите со затворен профил се подобро прилагодени.

За крајбрежни или корозивни средини:Треба да се наведе потешка обвивка од цинк, до 600 g/m². Извештаите од тестот за прскање сол се достапни на барање за да се потврдат перформансите.

За време на инсталацијата:Навртките за стрижење мора да се заварат низ палубата во челичниот зрак според наведената шема и растојание на рабовите. Соседните панели треба цврсто да се испреплетуваат со алатки за стегање, а привремените потпори треба да се проверат при истурање на бетон за да се контролира отклонувањето.

Типични апликации

1.На високите и супервисоките челични конструкции им требаат сигурни системи на подот и покривот, а носечката палуба одговара на таа улога.

2.Јавните згради со голем распон, вклучувајќи стадиони и аеродромски терминали, имаат корист од структурната ефикасност на системот.

3.Логистичките магацини и индустриските постројки често ги користат овие панели за оперативни платформи и подови.

4.Секој проект за челична конструкција со тесни распореди и етапни работни текови може да ја искористи брзата инсталација што ја нуди овој систем.

Најчесто поставувани прашања

1. Која е разликата помеѓу носечката палуба со отворен профил и затворен профил?

Платформата со отворен профил ги остава изложени врвовите на ребрата, што го поедноставува поставувањето на арматурата и инсталацијата на помошната опрема. Платформата со затворен профил целосно ги затвора ребрата, што резултира со рамна долна страна и обично подобра отпорност на пожар без облога со прскање. Изборот зависи од структурните, пожарните и архитектонските потреби.

2. Како се избира тежината на облогата на цинк?

Тоа зависи првенствено од изложеноста на животната средина. Внатрешните апликации обично користат стандардна облога од 120–275 g/m². Крајбрежните или висококорозивните средини бараат потешки облоги, до 600 g/m². Можеме да помогнеме да се одреди соодветната спецификација откако ќе се знаат условите на проектот.

3. Која висина на ребро треба да изберам за даден распон и оптоварување?

Повисоките ребра, како 75 mm, обезбедуваат поголема вкочанетост и носивост, што овозможува подолги распони или потешки товари. Долните ребра, околу 51 mm, работат добро за пократки распони и полесни товари. Секогаш треба да се изврши структурна пресметка за да се потврди оптималниот профил и дебелина.

4. Дали панелите може да се монтираат без привремено потпирање?

Тоа зависи од профилот на панелот, дебелината, распонот и оптоварувањето на конструкцијата. Некои конфигурации се дизајнирани за инсталација без потпора до одредени распони. Треба да се консултираат табелите со распон на производителот, а градежниот инженер мора да го потврди редоследот на конструкцијата.

5. Кои стандарди важат за носечката подна плоча?

Примарните референци се GB 55004-2021 (задолжителен код за композитни структури) и националниот стандарден атлас 05SG522. За замор и ладно обликуван дизајн, често се наведува EN1993-1-3. Сертификатите за материјалот и извештаите за тестирање може да се обезбедат на барање.
