Композитни подни облоги

SENBO Градежни материјалиобезбедува композитни подни облоги како дел од својата палета на производи од челична конструкција. Овие профилирани челични лимови служат како постојана кофраж за време на изградбата и како затегнувачка арматура за време на фазата на сервисирање, работејќи заедно со бетонот за да формираат интегриран систем за подови.

Композитните подни плочи, познати и како подни облоги, се модерен систем за подови, создаден со поставување на профилирани челични облоги директно на челични греди и нивно поврзување преку заварување со нитни. Ова создава систем кој делува како интегрирана единица за носење и деформација.

Како функционира системот

Техничкиот принцип се потпира на различните улоги кои ги играат челикот и бетонот за време на фазите на изградба и сервис.

Фаза на изградба:Профилираниот челичен лим служи како постојана кофраж, поддржувајќи ја само-тежината на влажниот бетон и градежните живи оптоварувања. Обезбедува солидна работна платформа и ги олеснува последователните, повеќекатни операции на лиење.

Фаза на услуга:Профилираниот челичен лим делува како затегнувачка арматура на дното на плочата, работејќи заедно со бетонот за да ги поддржи сервисните оптоварувања. Ова го намалува потребниот волумен на конвенционалната арматура и бетон.

Видови на профили и класификација на производи

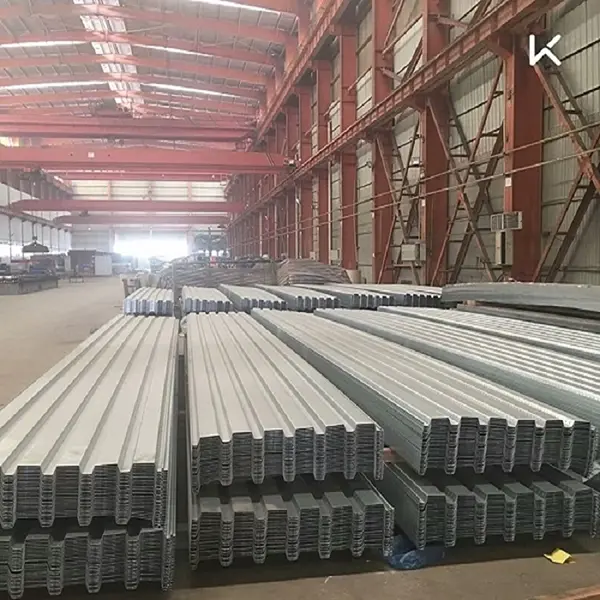

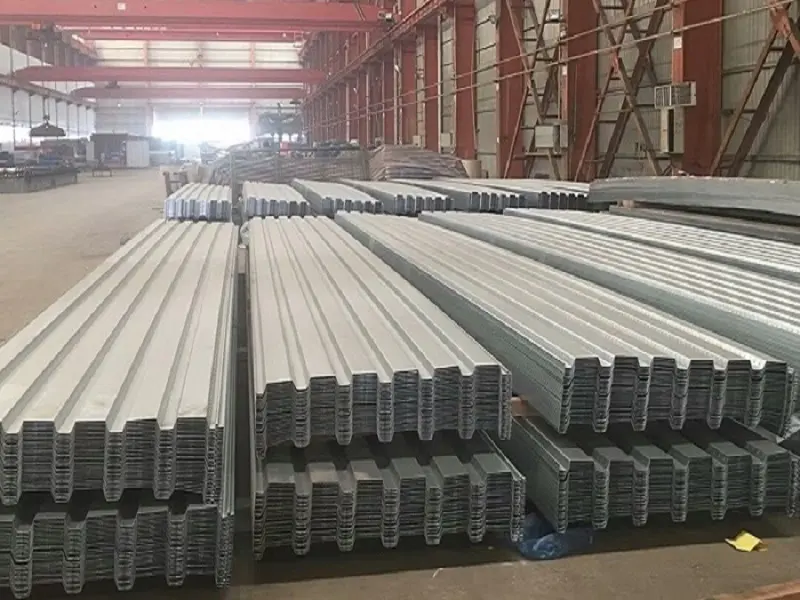

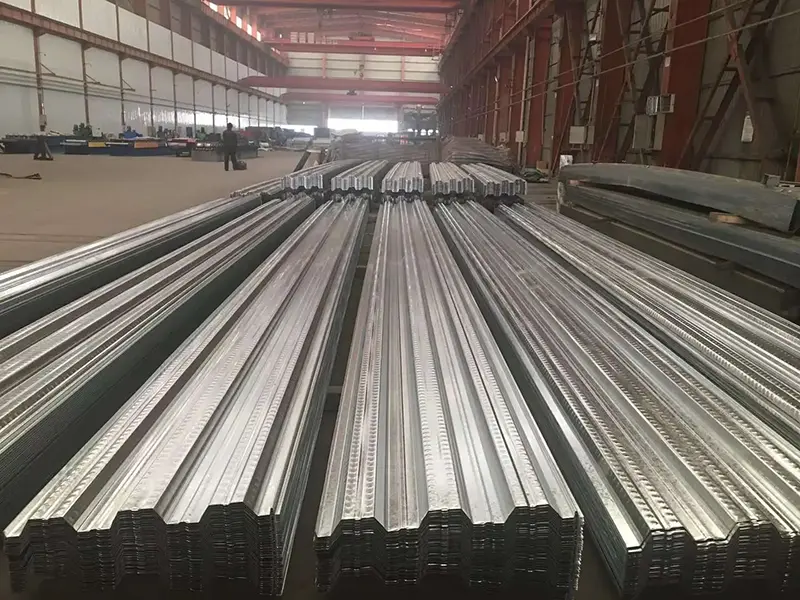

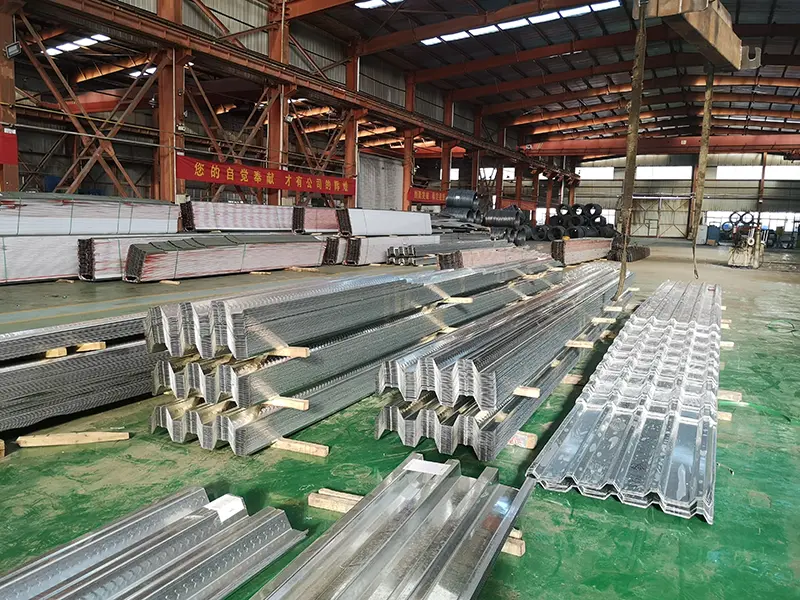

Врз основа на профилот на напречниот пресек на челичната обвивка, композитните подни плочи се категоризираат во три вида: профили со отворено ребро, затворено ребро и профили со повторно влегување (или стегнато ребро).

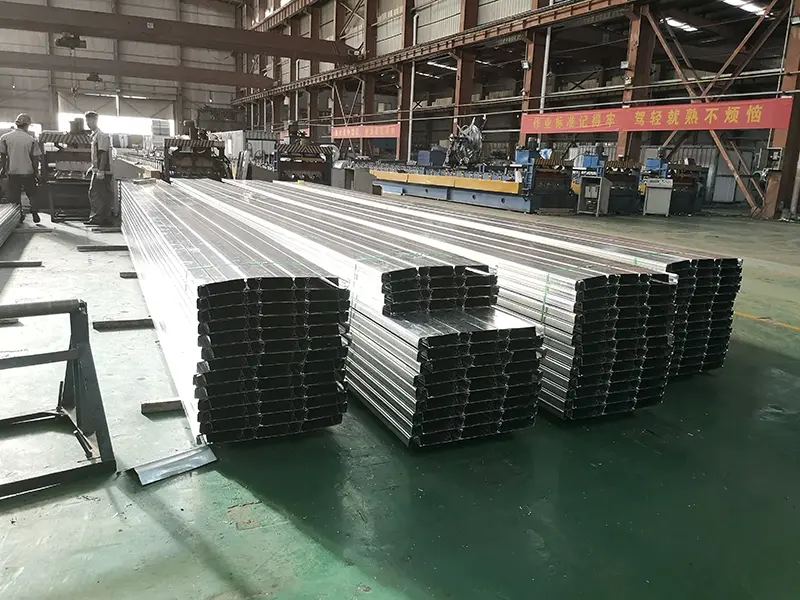

За производи со затворен профил, како што се моделите YXB48-200-600 и YXB65-185-555, дизајнот со затворени ребра целосно ги обвиткува ребрата во бетон. Ова функционира слично како армирачките шипки во лиените плочи, максимизирајќи ги соодветните структурни својства и на челикот и на бетонот, а истовремено нуди супериорна отпорност на пожар.

Материјални и структурни барања

Изградбата на композитни подни плочи мора да ги исполнува следните основни барања во согласност со националните стандарди и индустриските кодови.

Изведба потврдена на терен

1. Ефикасност на конструкцијата: секвенцијалните операции ги скратуваат распоредите

Композитните подни плочи се усогласуваат со барањата за брза конструкција на примарните челични конструкции. Откако ќе се постават, профилираните челични лимови служат како непосредни работни платформи, овозможувајќи последователни градежни работни текови кои овозможуваат симултана инсталација на повеќе катови и етапно истурање бетон. Во апликациите за супервисоки згради, оваа карактеристика поддржува ефективна контрола на целокупниот распоред на изградба.

2. Отпорност на пожар: Типот со затворен профил може да не бара огноотпорен спреј

Тестиран од Националниот центар за квалитетен надзор и инспекција на фиксни системи за гаснење пожар и компоненти отпорни на пожар, композитната подна палуба со затворен профил ги исполнува барањата за оценка за отпорност на пожар без потреба од огноотпорен спреј во одредени конфигурации. Според Техничкиот кодекс за заштита од пожар на челични конструкции (GB 51249-2017), доколку композитната подна палуба ги задоволува барањата за верификација на отпорност на пожар со земање предвид на ефектот на мембраната, не се потребни дополнителни мерки за заштита од пожар. Ефектот на мембраната при големи деформации им овозможува на палубата да го искористи својот вроден потенцијал за отпорност на пожар.

3. Композитно дејство: Тип со затворен профил постигнува целосно композитно однесување

Дизајнот со затворени ребра гарантира дека челичните ребра на палубата се целосно обвиткани во бетон, слично на арматурните шипки во лиената плоча. Ова ги максимизира соодветните својства и на челикот и на бетонот во системот за структурно засилување. Експерименталното тестирање потврдува дека подните палуби со затворен профил имаат супериорна носивост и отпорност на смолкнување во споредба со системите со отворен профил.

4. Економски придобивки: намалена кофраж и засилување

Композитната подна палуба користи профилиран челичен лим како постојана кофраж, елиминирајќи ги процесите на инсталација, соголување и поткрепување поврзани со традиционалните дрвени кофражни. За време на фазата на сервисирање, тој функционира како арматура за истегнување на дното, намалувајќи го целокупното количество на потребната арматура. Втиснувањата на површината на палубата создаваат силна врска со бетонот, а вклучувањето на зацврстувачки ребра обезбедува системот да дава висока носивост.

Клучни карактеристики на изведбата

1. Постојана кофражни без соголување.Профилираниот челичен лим ја заменува традиционалната кофраж, елиминирајќи ги чекорите за инсталација, соголување и поткрепување. Ова ги скратува распоредите за изградба и ги намалува трошоците за работна сила.

2. Двојна структурна функција.Листот служи како кофраж за време на изградбата и како затегнувачка арматура во фазата на сервисирање, намалувајќи ја потрошувачката на арматура и бетон.

3. Отпорност на пожар на палуби со затворен профил.Тестираните композитни подни палуби со затворен профил можат да ги задоволат барањата за оценка за отпорност на пожар без огноотпорен спреј, намалувајќи ги трошоците на проектот.

4. Ефикасен секвенцијален работен тек.Системот поддржува истовремена инсталација и истурање на бетон преку повеќе катови. Откако ќе се инсталира, палубата служи како работна платформа за последователни задачи како што се инсталација на таванот и рутирање на комуналните услуги.

5. Сеизмички перформанси.Палубата на подот е поврзана со примарните и секундарните челични греди преку клинови за смолкнување, формирајќи интегриран конструктивен систем со подобрена сеизмичка отпорност.

Упатство за дизајн и инсталација

За избор на профил:Профилите со затворени ребра се препорачуваат за проекти кои бараат поголема отпорност на пожар и сложено дејство без дополнителна огноотпорност. Профилите со отворени ребра може да се користат каде што се претпочита поедноставна инсталација или помала тежина, но отпорноста на пожар и носивоста мора посебно да се проверат.

За дебелина и засилување на плочата:Вкупната дебелина на плочата треба да биде најмалку 90 mm, со бетонска покривка од најмалку 50 mm над профилираниот челичен лим. Количината на дополнително засилување зависи од барањата за распонот, оптоварувањето и огнот.

За издржливост на галванизиран слој:Стандардната тежина на облогата за галванизиран слој е најмалку 120 g/m² од двете страни. За високо корозивни средини, може да биде потребна потешка обвивка или дополнителна заштита.

За време на инсталацијата:Обезбедете правилно заварување на обетката за смолкнување низ палубата во челичниот зрак. Следете го одреденото растојание и растојанието на рабовите. Проверете дали палубата е соодветно поддржана за време на истурање на бетон за да спречите прекумерно отклонување.

Соодветни типови на проекти

1.Подни и покривни системи за високи и супервисоки челични конструкции.

2.Јавни згради со голем распон како што се стадиони, изложбени центри и аеродромски терминали.

3.Подови за индустриски и комерцијални објекти, вклучувајќи индустриски постројки, логистички магацини и структури за паркирање.

4.Проекти за челични конструкции кои бараат брза конструкција и етапни, последователни работни текови.

Најчесто поставувани прашања

1. Која е разликата помеѓу композитната подна плоча со отворено и затворено ребро?

Профилите со отворени ребра имаат изложени трапезоидни ребра кои не се целосно вградени во бетон, додека профилите со затворени ребра имаат ребра кои се целосно затворени. Профилите со затворени ребра обично обезбедуваат подобра композитна акција и отпорност на пожар, бидејќи ребрата делуваат како арматурни шипки, а бетонот целосно го обвиткува челикот.

2. Дали композитната подна плоча секогаш бара огноотпорен спреј?

Не секогаш. Композитните подни палуби со затворен профил може да ги задоволат барањата за отпорност на пожар без огноотпорен спреј доколку ги задоволуваат условите во GB 51249-2017, како што е воведување на ефектот на мембраната. Сепак, профилите со отворени ребра или палуби со потенки плочи може да бараат дополнителна заштита од пожар. Се препорачува проценка на пожарникарско инженерство.

3. Како се поврзува палубата со челичните греди?

Палубата е поврзана со челични греди со помош на заварување преку палуба. Навртките за стрижење се заваруваат низ палубата во прирабницата на гредата, создавајќи композитна врска. Дијаметарот на обетката, растојанието и вградувањето мора да го следат дизајнот на проектот и релевантните стандарди.

4. Која дебелина треба да ја изберам за даден распон и оптоварување?

Потребната дебелина зависи од типот на профилот, распонот, дебелината на бетонот и оптоварувањето на дизајнот. За типични канцелариски или станбени подови, вообичаена е дебелина од 0,8-1,2 mm, но за подолги распони или потешки товари може да бидат потребни 1,2-1,5 mm. Треба да се извршат структурни пресметки за да се одреди соодветната дебелина.

5. Дали композитната подна плоча може да се користи во корозивни средини?

Стандардната галванизирана обвивка обезбедува добра отпорност на корозија за повеќето внатрешни апликации. За надворешни или висококорозивни средини, може да се назначи потежок поцинкуван слој или дополнителни заштитни мерки. Консултирајте ги спецификациите на проектот за барањата за издржливост.
