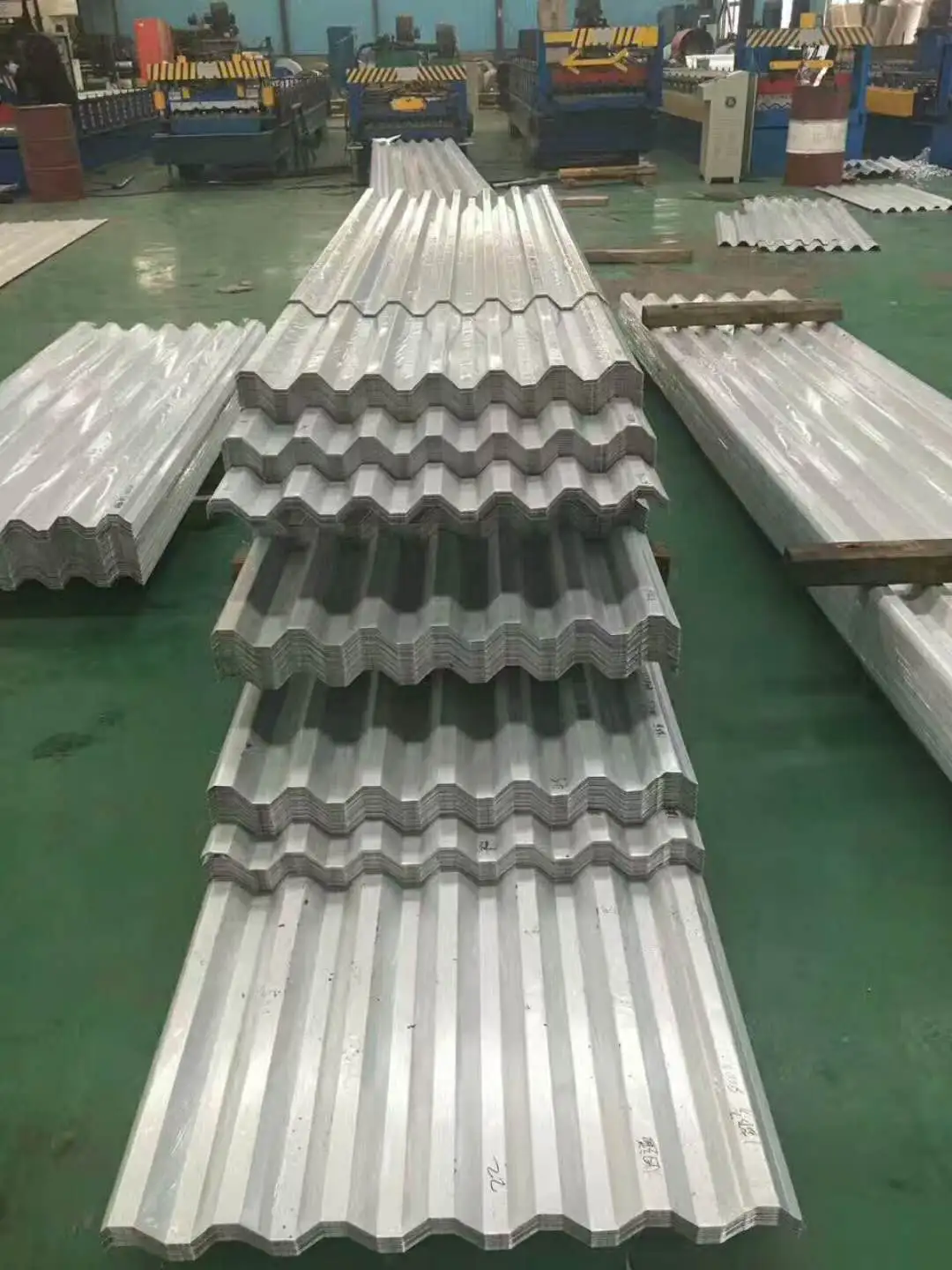

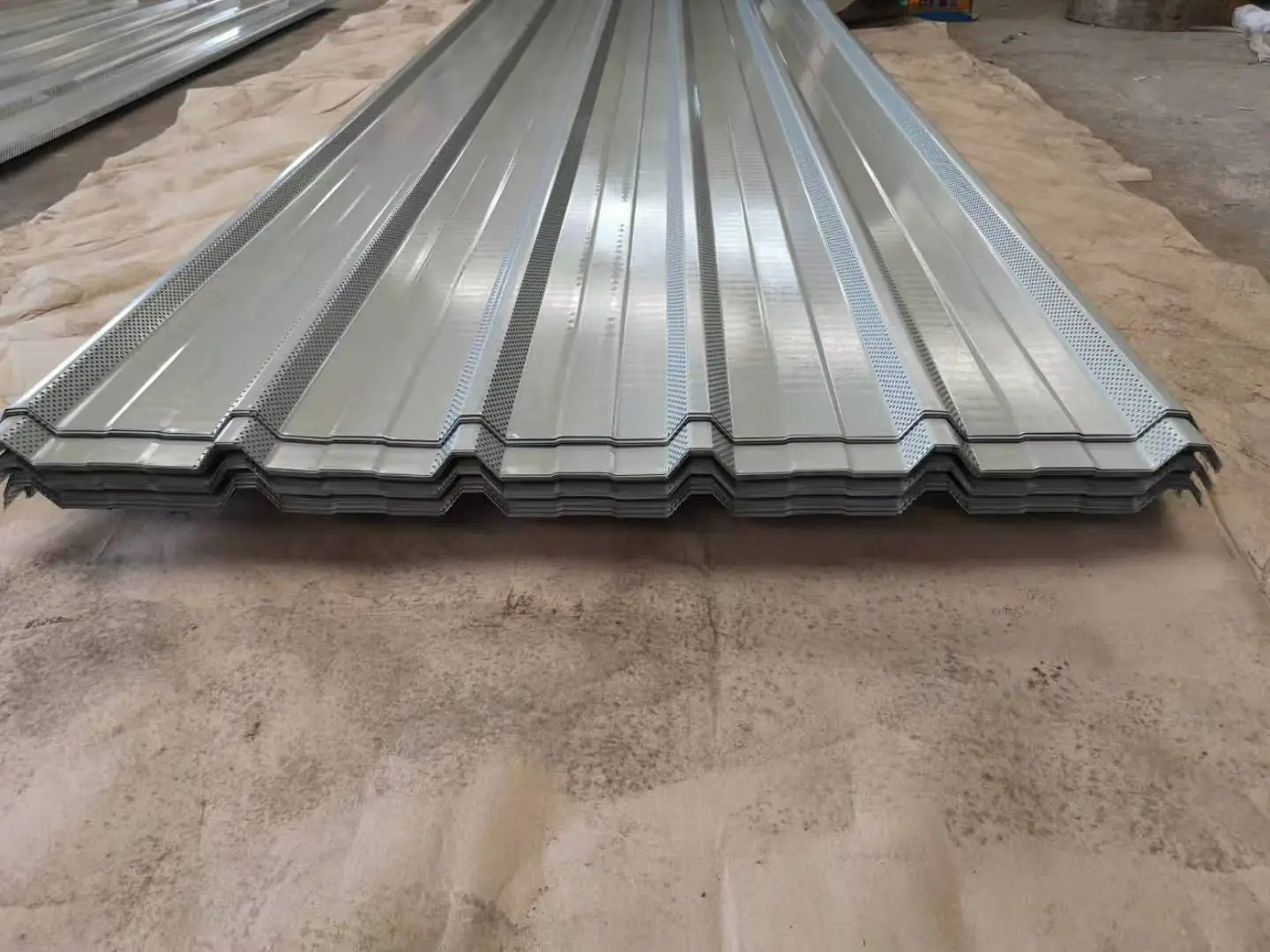

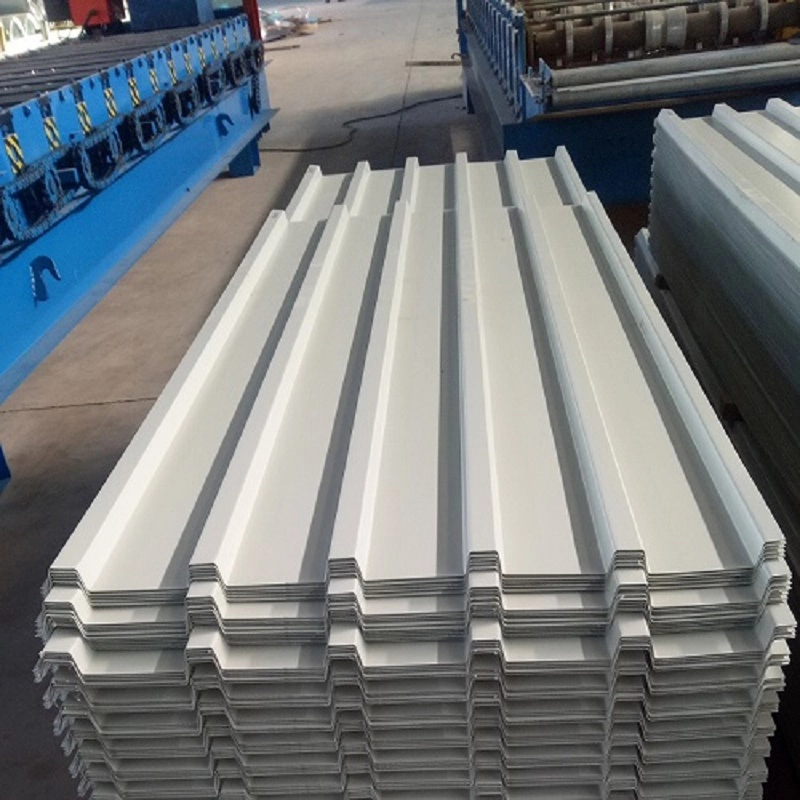

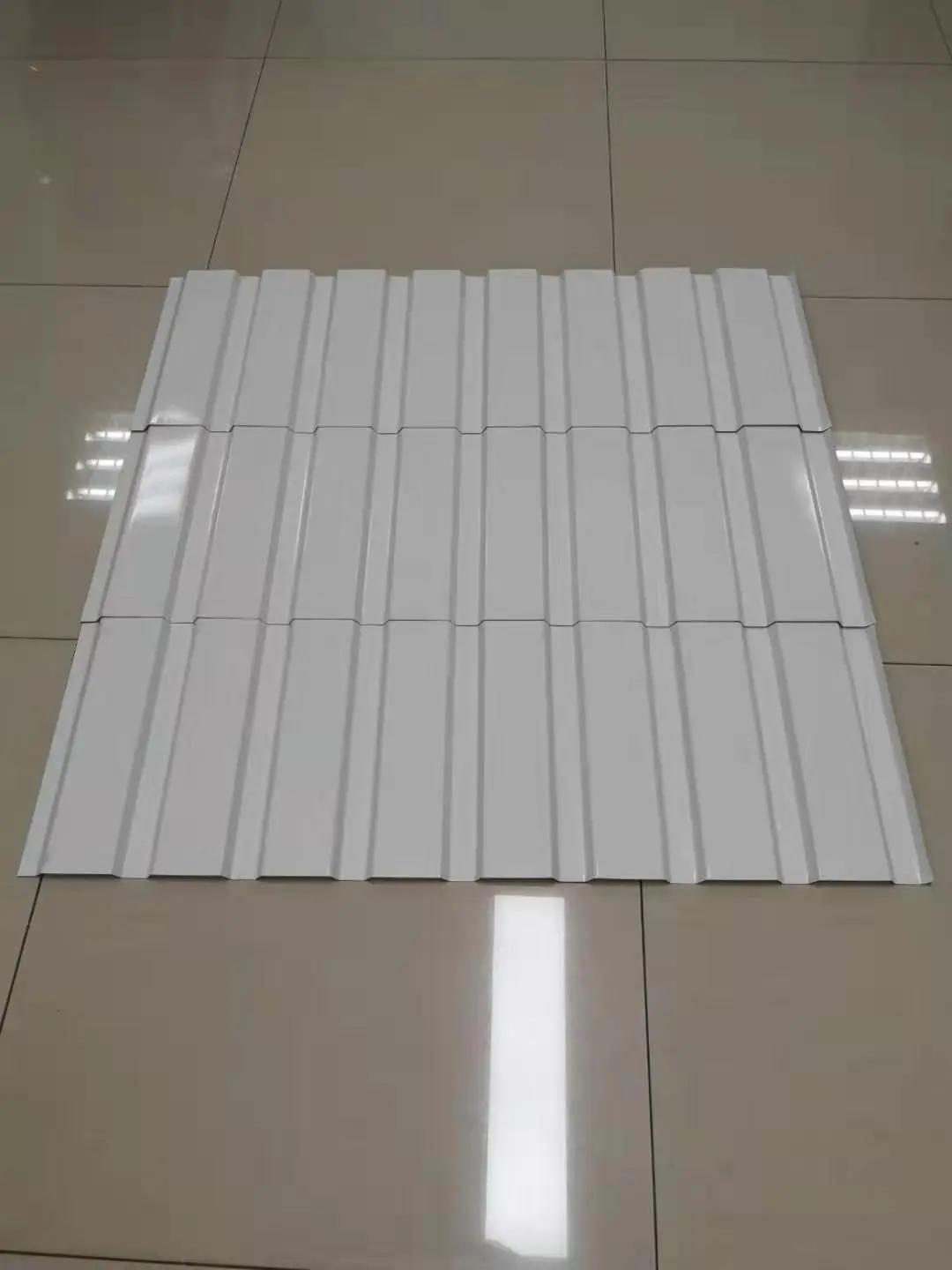

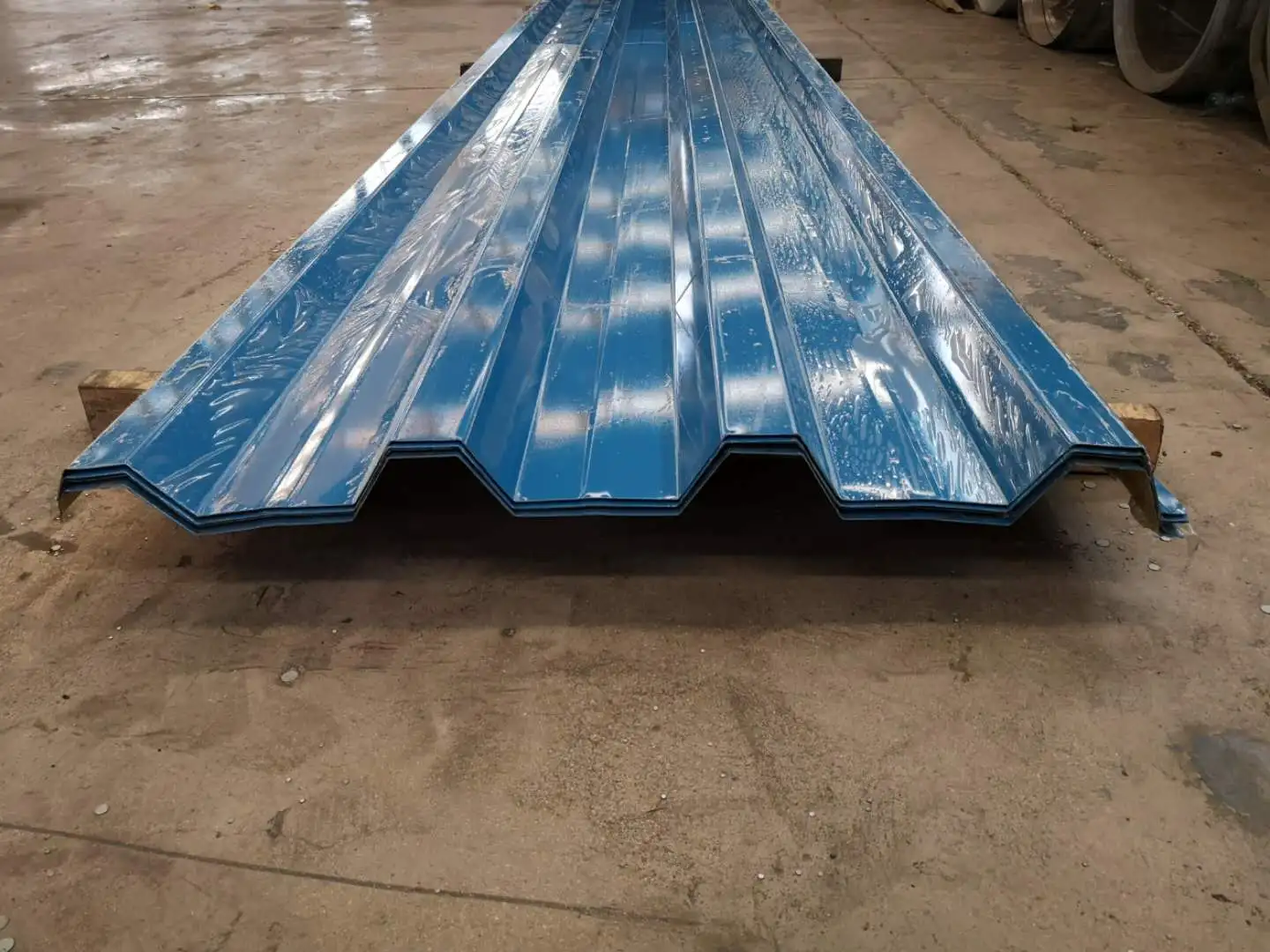

Профилирани челични лимови обложени со боја се произведуваат со ладно ролни кои формираат обоени челични намотки во брановидни профили. Тие служат како покриви, обложување на ѕидови и внатрешна или надворешна декорација за индустриски згради, магацини и челични конструкции со голем распон. Секој лист се состои од челична подлога која обезбедува механичка цврстина, метален слој кој делува како бариера од корозија и органска обвивка што обезбедува отпорност на временските услови и изглед. SENBO работи со повеќе линии за формирање на ролни за овие профили, со внатрешни проверки на геометријата на профилот, дебелината на облогата и степенот на основниот метал.
Суровината е ладно валана или топловалана челична лента, вообичаено испорачана во серија од 1000 mm. Оценките за јачина на попуштање вклучуваат 250 MPa, 280 MPa, 320 MPa, 350 MPa и 550 MPa. Структурата на облогата е во согласност со GB/T 12754. Вообичаената конфигурација користи два слоја горниот слој на предната страна и еден слој на задната страна. Полиестерските (PE) или флуоројаглеродните (PVDF) премази се избираат според потребната отпорност на временските услови. Специфичниот тип на облога се потврдува при нарачката.
Вообичаените дебелини се движат од 0,4 mm до 1,6 mm. Покривот и облогата на ѕидовите обично користат минимум од 0,5 mm до 0,6 mm, додека важните надворешни згради не треба да бидат помали од 0,6 mm. Носечката подна плоча може да бара дебелини до 2 mm или 3 mm. Висините на брановидноста се движат од 10 mm до 200 mm. За незацврстени делови, соодносот висина-дебелина треба да се одржува под 200. Ефективната ширина зависи од профилот. Широко користените профили вклучуваат YX35-125-750 (35 mm висина на ребрата, 750 mm ефективна ширина), Jiaochi 760 (YX51-380-760) и Jiaochi 820.
| Индикатор за изведба | Параметар / Спецификација | Основа или забелешки |
|---|---|---|
| Извршен стандард | GB/T 12755-2008 | Профилирани челични лимови за градба |
| Стандард за обложување | GB/T 12754 | Челични лимови и ленти обложени со боја |
| Заедничка дебелина | 0,4-1,6 мм | Покрив минимум 0,6 mm за клучни згради |
| Опсег на висина на ребрата | 10-200 мм | Сооднос висина-дебелина по можност ≤200 |
| Јачина на принос | 250–550 MPa | 250 MPa и 350 MPa заеднички; 550 MPa за профили со брзо блокирање |
| Мртва тежина | 6–10 kg/m² | Лесен плик |
| Ширина на основен лист | 1000 mm заеднички | Достапни се сериите од 600 mm, 1000 mm и 1200 mm |
| Препорачана наклон на покривот | 2–5% за континуирана должина | Граница на отклон l/300 |
| Барања за обложување | Поцинкувано на топло ≥90/90 g/m²; Обложено со Al-Zn ≥50/50 g/m² | Освен ако не е поинаку наведено |
Профилирани челични листови во боја тежат помеѓу 6 kg/m² и 10 kg/m², што е значително пониско од традиционалната бетонска или ѕидна обвивка. Јачината на попуштање се движи од 250 MPa до 550 MPa, обезбедувајќи добра вкочанетост на дијафрагмата и носивост. Во главната работилница Huangshi Daye Special Steel, YX114-333-666 профилирани покривни листови со дебелина на основен метал од 0,8 mm беа инсталирани на површина од 13.200 m² само за распонот BC, потврдувајќи ја соодветноста за големи индустриски покриви.
Производот поддржува и фабричка префабрикација и формирање на ролни на лице место. Во проектот на фабриката Anhui Chaolong Optoelectronics, машините за обликување на тркала монтирани на возило произведуваа листови на лице место, овозможувајќи итна инсталација и спречување на оштетување при транспорт. Зглобните кревачи помагаат при позиционирање, зголемувајќи ја ефикасноста на инсталацијата за 70% и намалувајќи ја рачната работа на голема надморска височина за 60%. Проектот опфати повеќе од 76.000 m². За затворената шупа за складирање во Југанг Материјал Јард во Ланжу, тубуларна структура на бандаж со најголем распон во северозападна Кина, покривните панели користеа челик со висока цврстина топло поцинкуван со дебелина од 0,6 mm со обоена профилирана завршница. Инсталирањето со долг распон го намали бројот на преклопувања на покривот.
Надворешната обвивка обезбедува својства за самочистење и долготрајна отпорност на временските услови. Системите за обложување може да се прилагодат за да одговараат на корозивни средини. За топло поцинкувани подлоги, стандардна е тежина на двострана облога од најмалку 90 g/m² по страна, освен ако не е поинаку наведено. За подлоги од легура на алуминиум-цинк, минимумот е 50 g/m² по страна. Кога долниот лист на композитниот покрив функционира како перфориран панел што апсорбира звук, големината и растојанието на дупките мора да се одредат со акустичен дизајн.
GB/T 12755-2008 го специфицира изборот на материјал, конфигурацијата на профилот, техничките барања, толеранциите на димензиите и проверката на квалитетот за профилирани челични лимови. За да се избегнат видливи варијации на боите, препорачливо е да се нарачаат сите листови за еден проект за покрив или ѕид од истата производна серија.
Висината на ребрата влијае на вкочанетоста на свиткување и способноста за покривање. За кратки распони, ниските ребра како 35 mm може да бидат доволни. За подолги распони или поголеми оптоварувања, потребни се подлабоки профили како 51 mm или повеќе. Профилот треба да се избере врз основа на табелите со распон и пресметките на дизајнот, а не само на изгледот.
Наклон од 2% до 5% е типичен за листови со континуирана должина без завршни кругови. Пониските падини го зголемуваат ризикот од натрупана вода, што може да го скрати животниот век на облогата. Треба да се земат предвид и локалниот интензитет на врнежи и дизајнот на одводнување.
Да, многу профили може да се искриват до голем радиус со формирање на тркалање или притискање со сопирање. Минималниот радиус зависи од дебелината на листот, геометријата на ребрата и типот на облогата. Се препорачува рана координација со производителот.
За крајбрежни или корозивни индустриски средини, се претпочита подлога обложена со Al-Zn со најмалку 50 g/m² по страна, а често се одредува горната облога од PVDF. Во многу агресивни услови, може да бидат потребни поголеми тежини на облогата или дополнителни заштитни мерки.
Добавувачите треба да обезбедат сертификати за тестирање на мелницата за евиденцијата за основниот челик и дебелината на облогата. Димензиите на профилот и состојбата на површината се проверуваат за време на производството и пред испораката. За проекти кои бараат специфично издигнување на ветерот или структурни перформанси, извештаите за тестирање или пресметките може да се обезбедат на барање.
