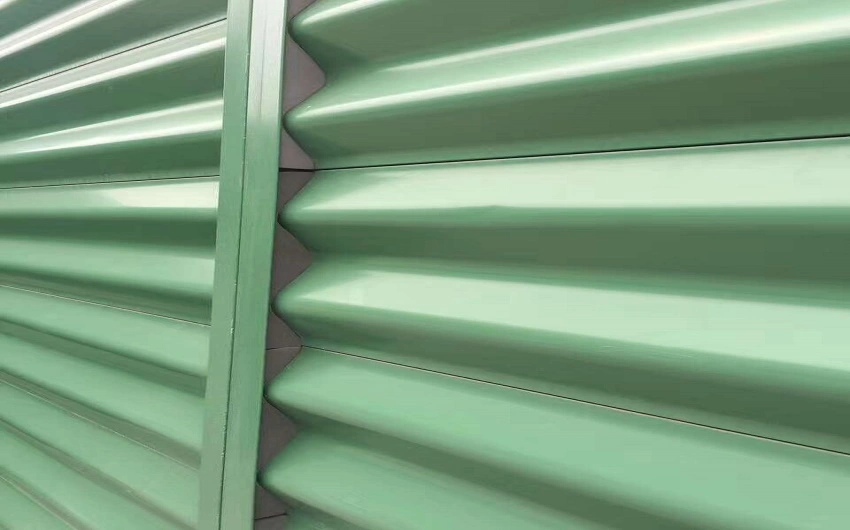

Челичен панел со боја со скриен прицврстувач

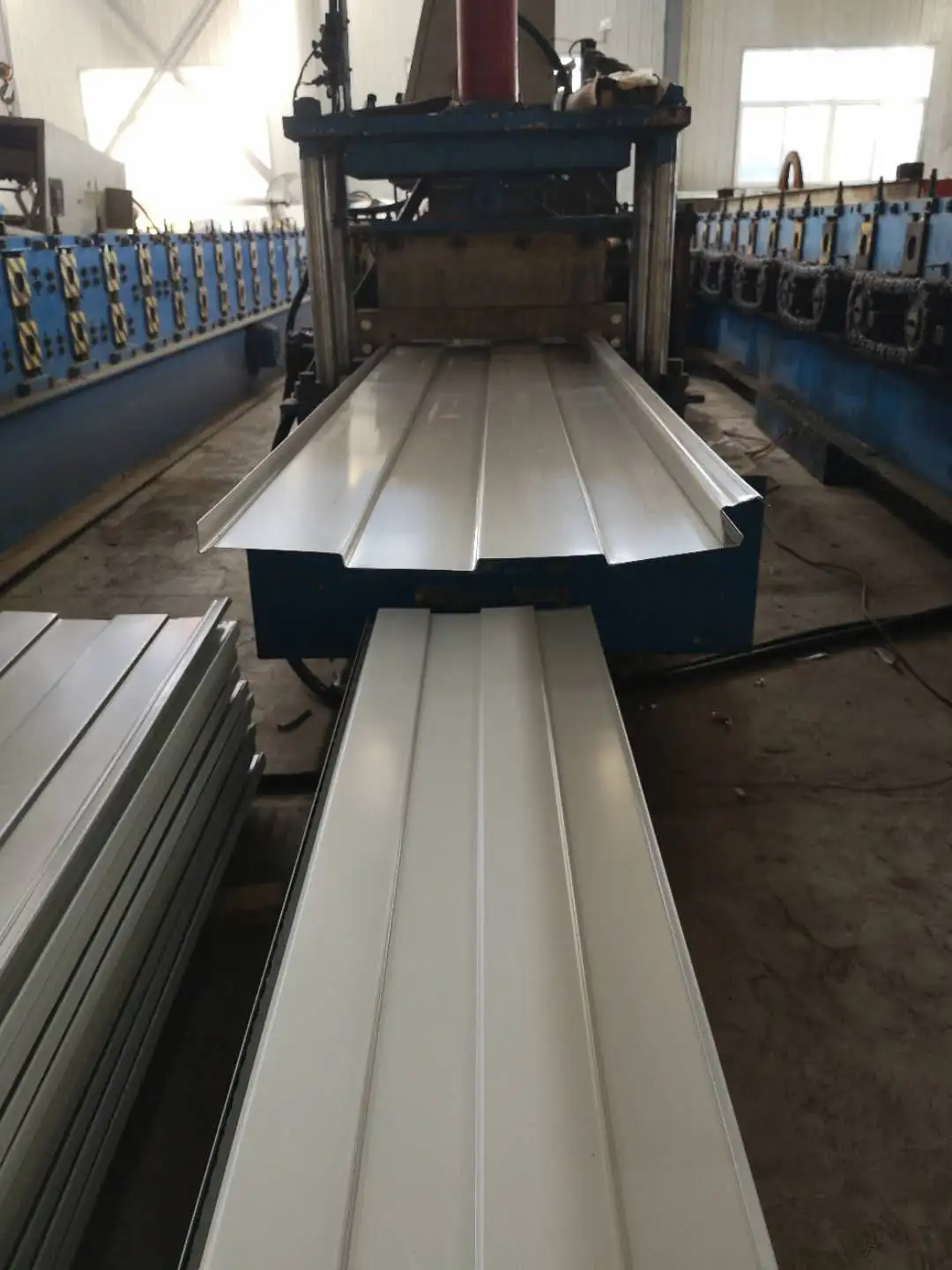

Челични панели со боја обложени со скриен прицврстувач, исто така наречени покривни панели со скриен спој или со скриен спој, се профилирани листови формирани од челик обложен со боја. Тие се фиксирани на покривни огради со соодветни држачи од галванизирана или алуминиумска легура наместо со отворени завртки. Редоследот на поврзување вклучува прицврстување на скриените држачи на шуплините, заглавување на женското ребро на панелот со централното ребро на држачот, а потоа заклучување на шевот со машина за шиење за да се создаде цврст спој помеѓу соседните панели. SENBO ги произведува овие профили на наменски линии за формирање ролна и ги проверува клучните димензии како што се висината на ребрата, ефективната ширина и длабочината на заклучување за време на производството.

Главната разлика од стандардниот челичен покрив обложен со боја лежи во методот на прицврстување. Конвенционалните панели се прицврстени со завртки за самопреслушување кои минуваат низ површината на панелот, барајќи заптивната смеса на секоја дупка за завртката. Наместо тоа, панелите за прицврстување се потпираат на испреплетени држачи, што значи дека површината останува без продирање. Овој пристап ја подобрува хидроизолацијата, го намалува долгорочниот ризик од корозија на местата на прицврстувачите и му дава на покривот почист изглед.

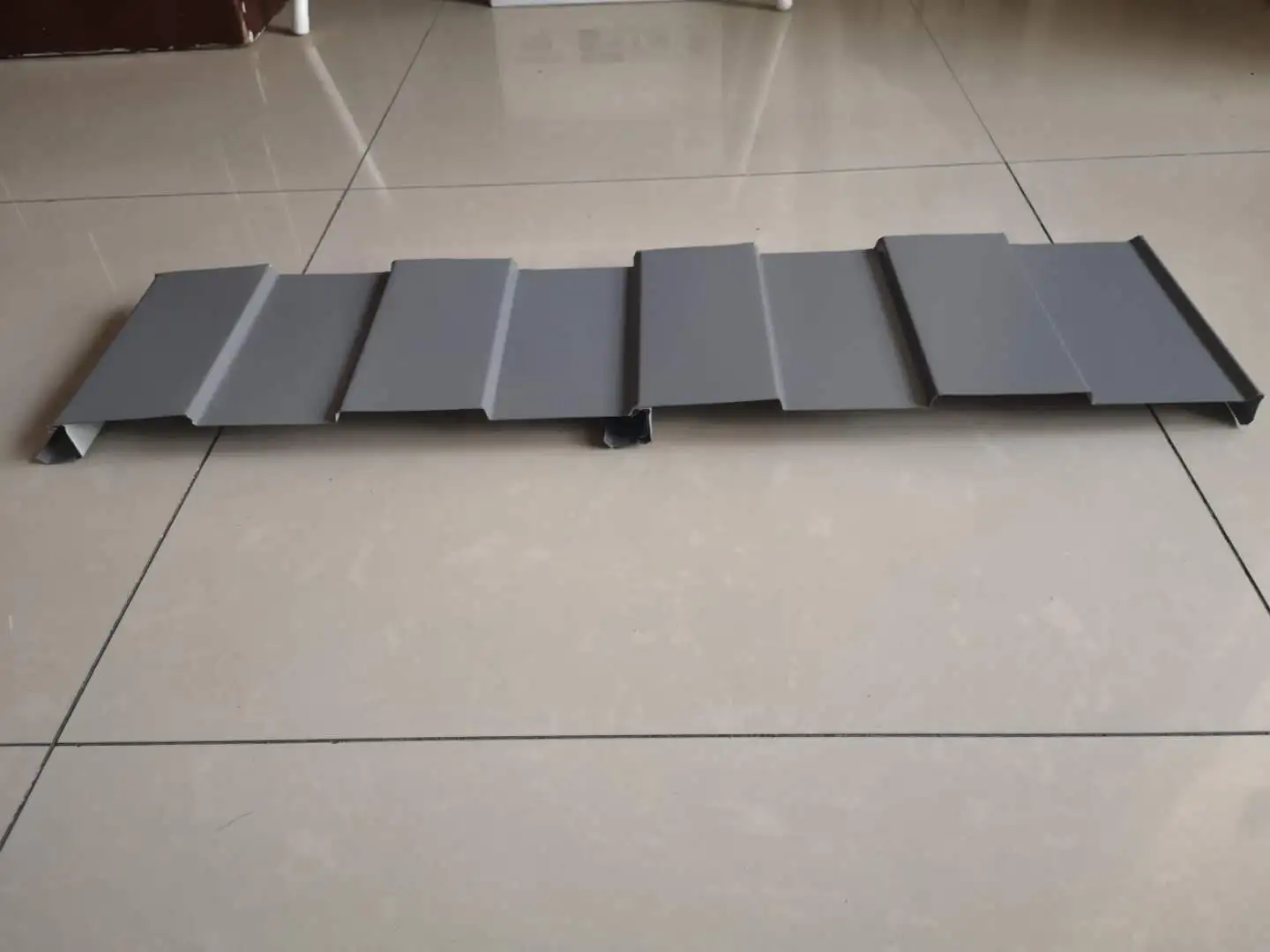

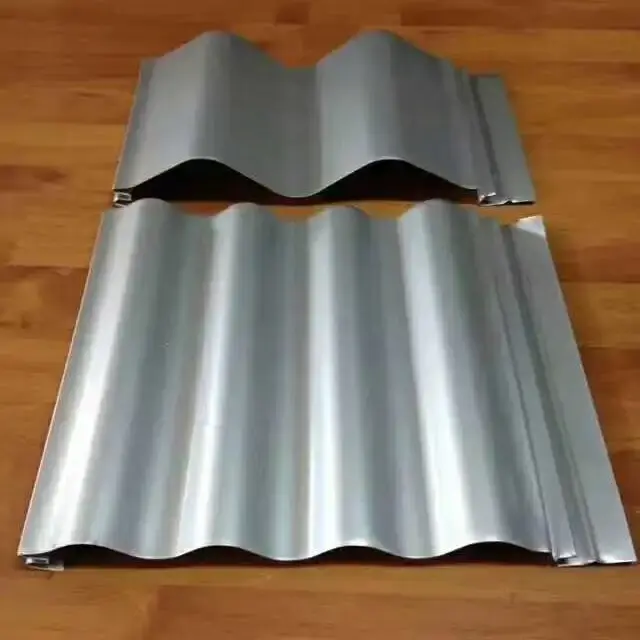

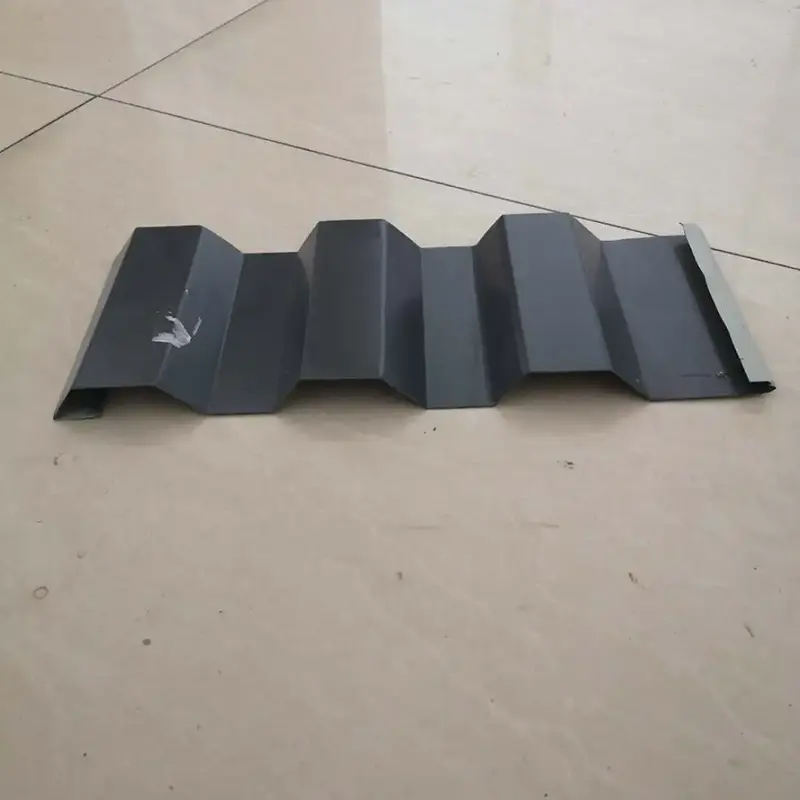

Вообичаени типови профили

Технички спецификации

Верификација на перформансите

1. Хидроизолационо однесување

Бидејќи површината на челичната плоча обложена со боја со скриен прицврстувач нема продирање на прицврстувачите, системот ја избегнува заедничката патека на истекување што се наоѓа во покривите со изложени прицврстувачи. Во традиционалните системи, заптивната смеса кај отворите за завртки може да старее и да пукне со текот на времето, дозволувајќи навлегување вода. Профилот Jiaochi 760, со висина на ребрата од 71 mm и растојание од 380 mm, помага дождовницата брзо да се движи од долините до стреата. Кога шевовите се затвораат со машина за шиење, страничното блокирање обезбедува континуирана бариера против влезот на вода. Отсуството на површински дупки исто така го намалува потенцијалот за корозија почнувајќи од прицврстувачите.

2. Отпорност на ветер

Држачите што ги држат панелите до оградите се дизајнирани да се спротивстават на подигање. За време на 5 MW фотоволтаичен проект со покрив од челик во боја на меѓународниот аеродром Шенжен Баоан, притисокот на ветерот на лице место достигна 0,75 kN/m². Тестовите за извлекување на скриените штипки забележаа сила на извлекување од 200 kg, што ги задоволуваше безбедносните барања. Панелот со скриен клип YX41-250-750 користи челик со јачина на потпирање од најмалку 550 MPa и длабочина на заклучување поголема од 5,2 mm. Секое испреплетено ребро е закотвено со спојка за прицврстување, што ја подобрува способноста на покривот да се справува со товари од ветер и снег.

3. Компензација за термичко движење

Прицврстувачките штипки овозможуваат покривните панели да се лизгаат по наклонот додека металот се шири и се собира со температурните промени. Панелите остануваат зафатени со штипките за време на ова движење, така што врската помеѓу покривот и структурата останува стабилна. Ова овозможува континуирани должини на панели над 100 метри без потреба од попречни преклопувања, што е корисно за покриви со голем распон.

4. Ефикасност на инсталацијата

Системот користи фабрички префабрикувани панели кои се испреплетуваат на локацијата. Некои профили со скриени клипови, како што е CC-750, не бараат специјализирана машина за шиење, што може да го намали трудот и да го скрати времето на инсталација. Залихите може да се исечат до должина на работното место, овозможувајќи единечни панели над 100 метри и минимизирање на бројот на крајни кругови. Овој пристап, исто така, го намалува ризикот од истекување на попречните зглобови.

Карактеристики на дизајнот

• Површина без пенетрации:Приклучокот на скриениот држач ги отстранува отворите за завртките од површината на покривот, што ја намалува можноста за протекување и корозија на прицврстувачите.
• Стабилен ангажман на клипот:Длабочината на заклучување надминува 5,2 mm, а отпорот на извлекување достигнува 200 kg, обезбедувајќи сигурно закотвување при издигнување на ветерот.
• Сместување за термичко движење:Лизгачките штипки им овозможуваат на панелите да се шират и да се собираат долж наклонот, намалувајќи го стресот што може да предизвика оштетување на покривот со текот на времето.
• Способност на долг панел:Единечните должини до 100 метри ги намалуваат попречните преклопувања и го поедноставуваат управувањето со водата.
• Разновидност на профилот:Опциите како што се YX51-380-760 и YX50-410-820 покриваат различни барања за распон и оптоварување.

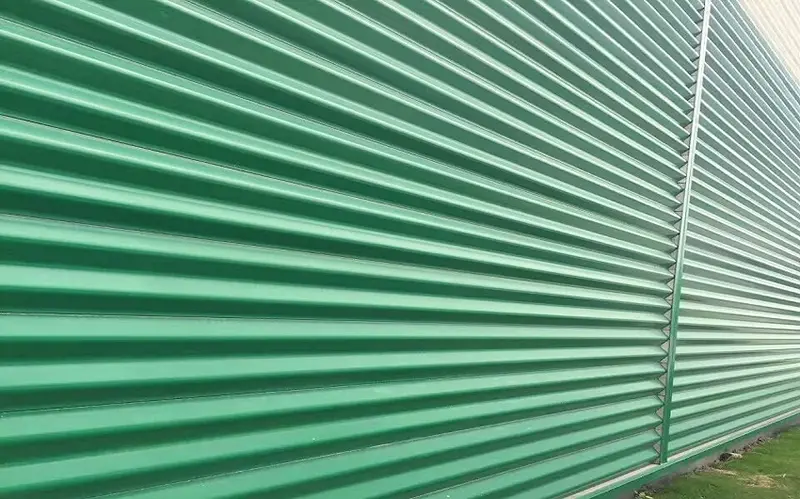

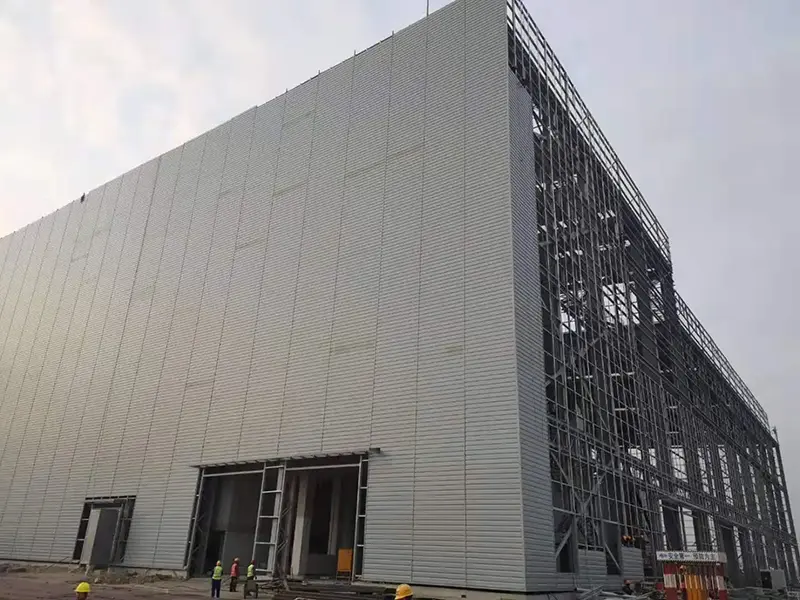

Типични апликации

• Кровни системи за индустриски згради со челична конструкција со голем распон.
• Јавни објекти како аеродромски терминали, спортски места и изложбени центри.
• Индустриски објекти со строги потреби за хидроизолација, вклучувајќи електрани и петрохемиски капацитети.
• Логистички центри и магацини каде доверливоста на покривот е приоритет.
• Проекти за реновирање кои бараат замена на постоечки покривен систем.

Препораки на лице место

• Потврдете го растојанието и порамнувањето на кадилницата пред да започнете со инсталација на панелот.
• Користете опрема за подигнување со меки краци за да избегнете вдлабнување на ребрата или гребење на облогата.
• Следете ја секвенцата на производителот за прицврстување на клипови и панели за шиење.
• Проверете ја затегнатоста на шевовите по шиењето и проверете ја заглавувањето на штипката пред да продолжите на следната плоча.
• За долги панели, планирајте ја секвенцата на инсталација така што термичкото движење не е ограничено на фиксни точки.

Заеднички прашања

Како покривот со скриен прицврстувач се справува со дождовницата без заптивната смеса на шевовите?

Страничната спојка се формира механички со машина за шиење. Добиениот зглоб е доволно затегнат за да се спротивстави на навлегувањето на вода во нормални услови. Соодветниот наклон на покривот и дизајнот на одводот исто така помагаат брзо да се оддалечи водата од шевовите.

Дали може да се користат панели со скриени прицврстувачи на закривени покриви?

Повеќето профили со скриени сврзувачки елементи се наменети за покриви со прави или многу голем радиус. Минималниот радиус на искривување зависи од профилот на панелот и дебелината на материјалот. За заоблени апликации, проверете кај производителот пред да нарачате.

Која е користа од панел без изложени сврзувачки елементи?

Изложените сврзувачки елементи бараат заптивната смеса на секоја дупка за завртката. Со текот на времето, заптивната смеса може да се деградира и да создаде патеки за истекување. Скриените сврзувачки елементи ја елиминираат оваа точка на одржување и го намалуваат ризикот од навлегување вода и корозија околу отворите за завртките.

Како се проверува отпорот на кревање ветер за одреден проект?

Тестовите за извлекување на клиповите може да се направат на лице место или во лабораторија. Измерената вредност треба да се спореди со проектираното оптоварување на кревање ветер за локацијата на зградата. Добавувачите можат да дадат податоци за тестирање или да помогнат со верификација специфична за проектот.

Увид и документација

Пред пратката, панелите се проверуваат за геометријата на профилот, длабочината на заклучувањето, состојбата на површинскиот слој и прецизноста на димензиите. Треба да се достапни сертификати за мелница за основен челик, заедно со извештаи за силата на извлекување на штипката кога е потребно. За време на монтажата, проверките на самото место на заглавувањето на шевовите и усогласувањето на штипките помагаат да се обезбеди постојан квалитет.

Фактори што треба да се проценат пред да нарачате

• Определете го дизајнот оптоварување на ветерот и проверете дали избраниот систем за профил и клип може да го исполни барањето.
• Потврдете дека наклонот на покривот е доволен за избраниот профил на панелот и распоредот на одводот.
• Ако се планираат долги континуирани панели, проверете дали структурата може да прими термичко движење на стреата и гребенот.
• За проекти за реновирање, проверете ја постоечката состојба и растојанието за да ја потврдите компатибилноста.
