Метални покривни панели

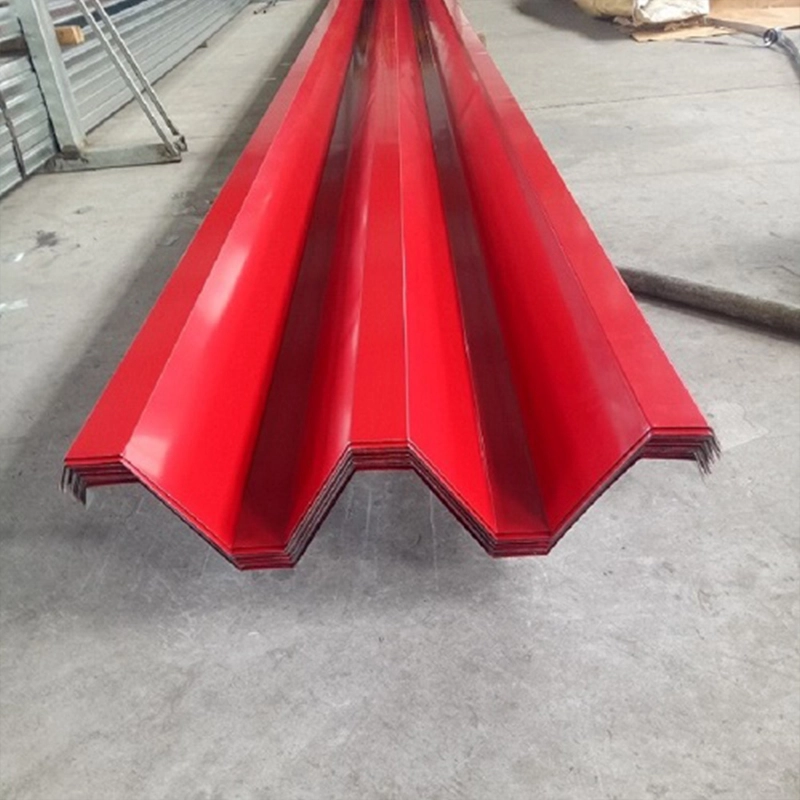

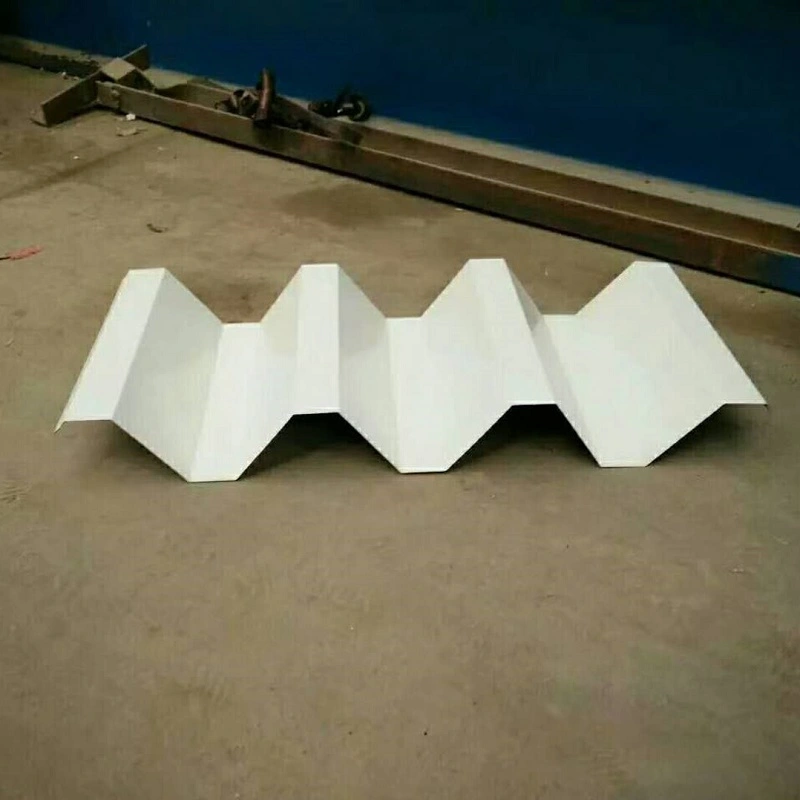

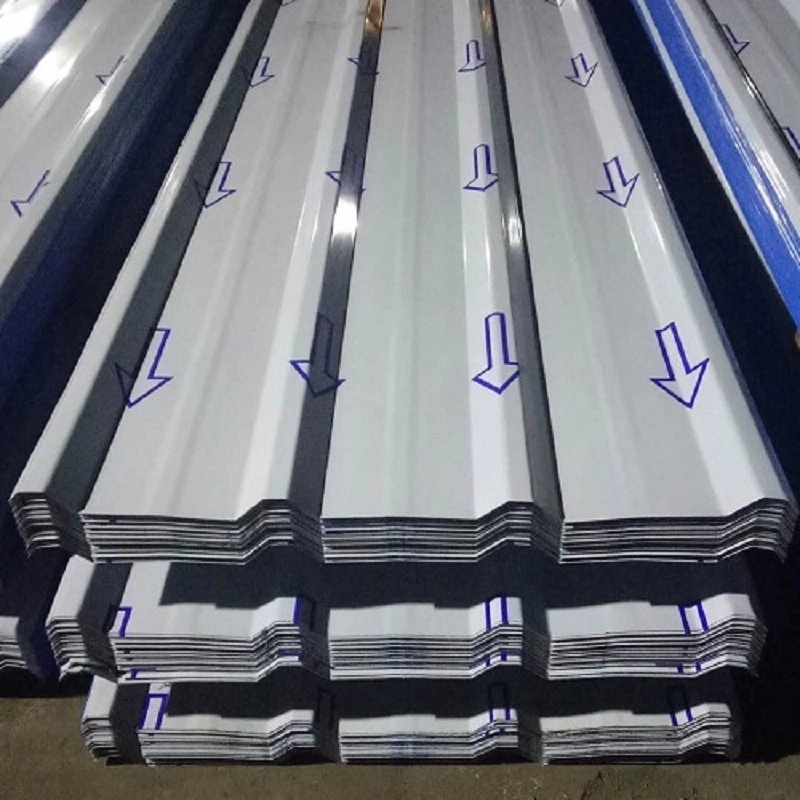

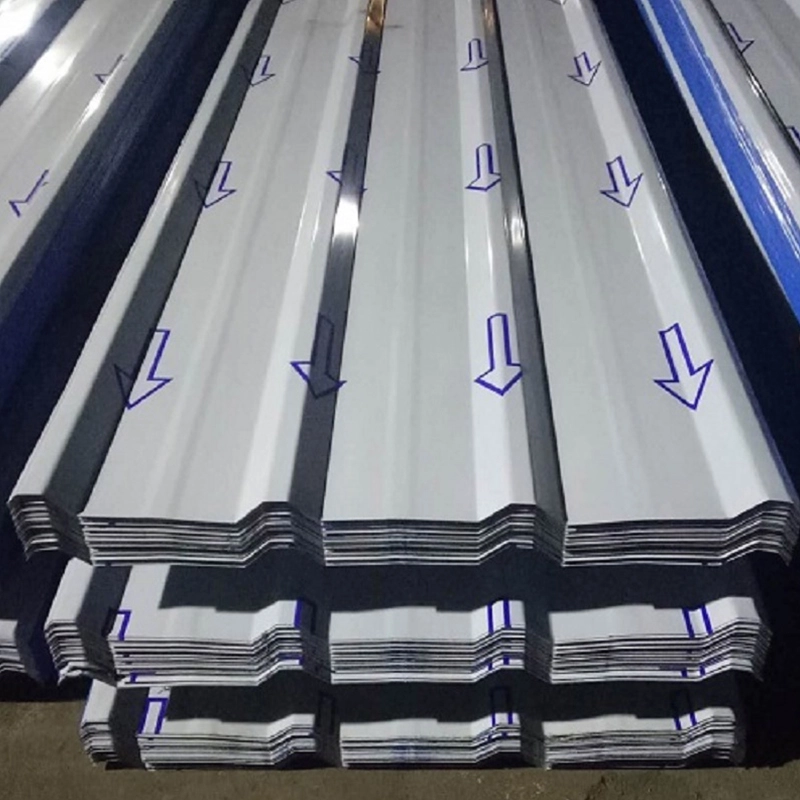

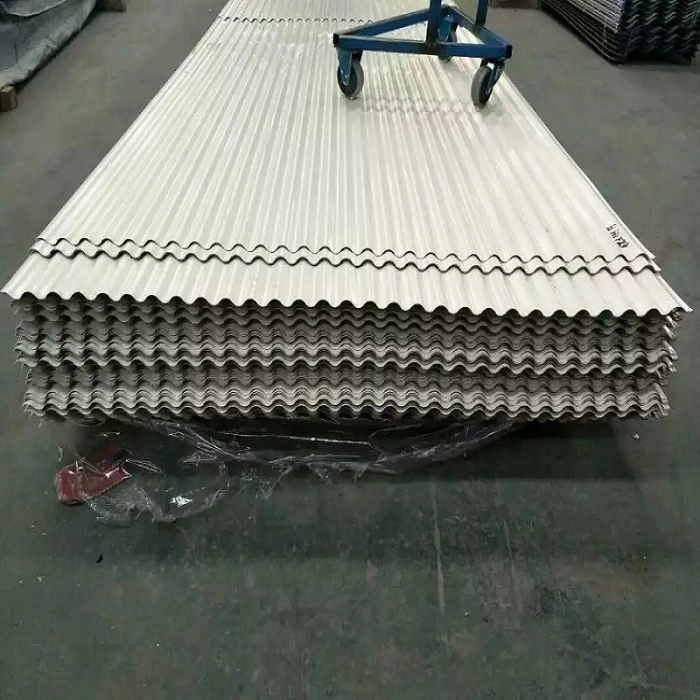

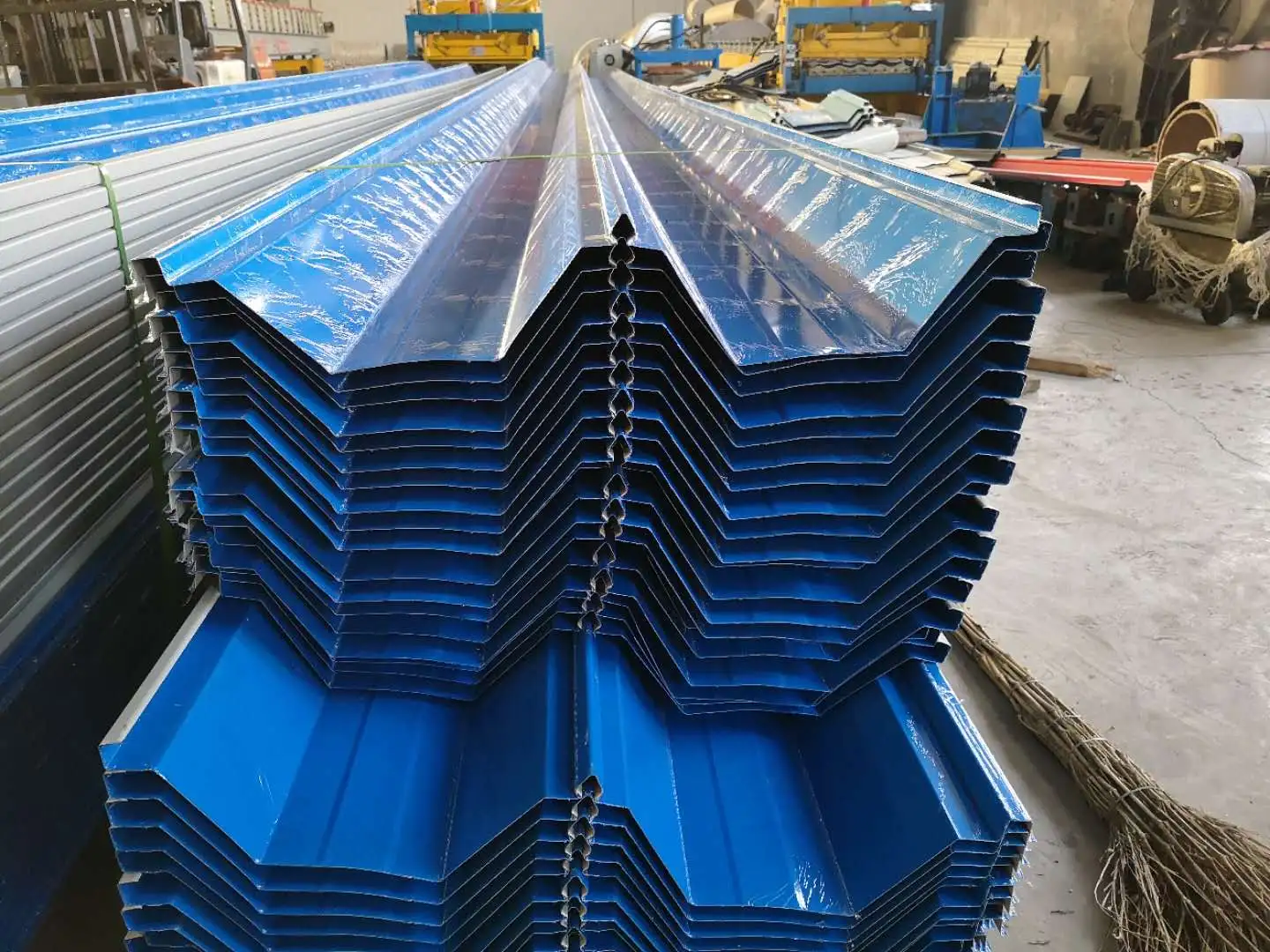

Металните покривни панели се профилирани челични лимови формирани од метални намотки кои формираат ладно ролање во брановидни пресеци на континуирани производни линии. Тие се користат за покриви, обложување на ѕидови и покривање на подот. Ребрестиот или брановидниот профил ја зголемува вкочанетоста на свиткување на тенок лист долж насоката на реброто, дозволувајќи им на панелите со дебелина од 0,5 mm до 1,5 mm да носат товари на покривот. SENBO работи наменски линии за формирање на ролни за метални покривни профили и ја одржува способноста за тестирање во куќата за верификација на издигнувањето на ветерот. Производните проверки ја покриваат дебелината на основниот метал, јачината на отстапување, геометријата на профилот и квалитетот на облогата на површината.

Опции за основни материјали

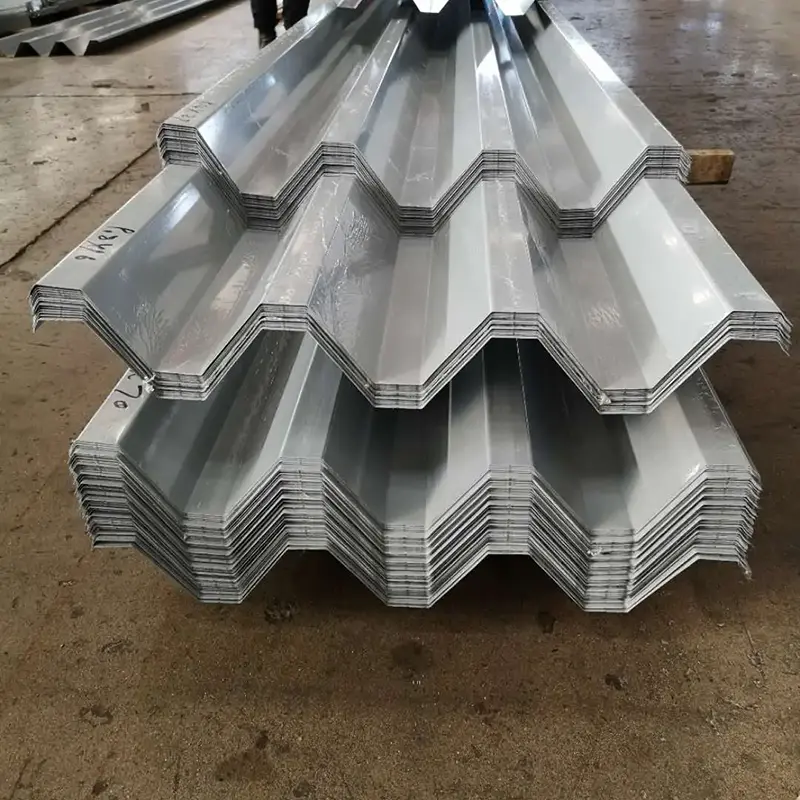

• Топло поцинкуван челичен лим:Вообичаено одделение DX51D+Z со двострана обвивка од цинк од 40 g/m² до 275 g/m². Погоден за општи индустриски објекти.
• Челичен лим обложен со Al-Zn:Облогата содржи околу 55% ​​алуминиум и 43,5% цинк. Обезбедува 3 до 5 пати поголема отпорност на корозија од стандардниот галванизиран челик.

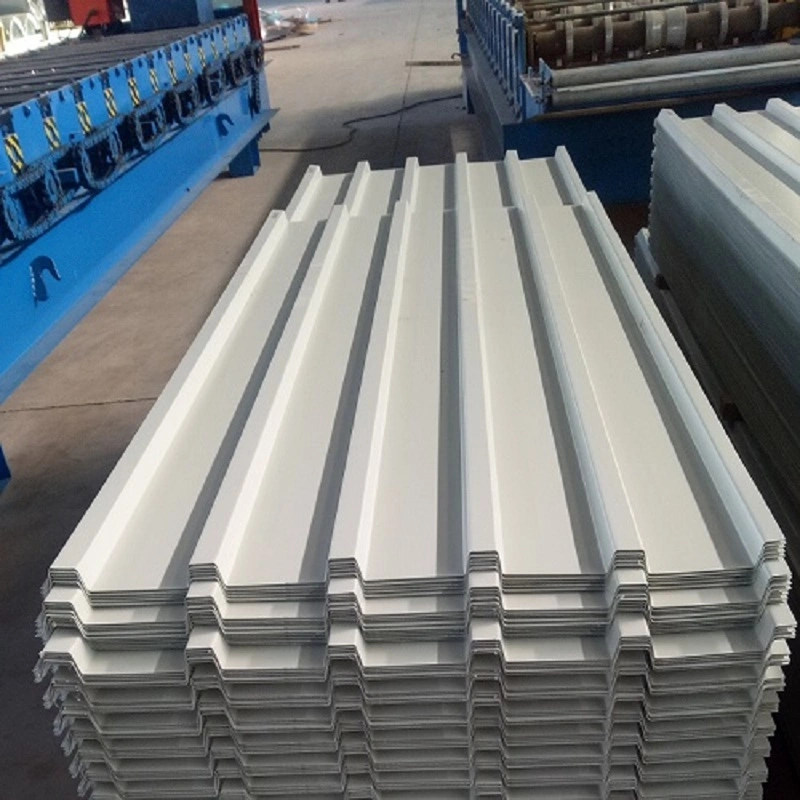

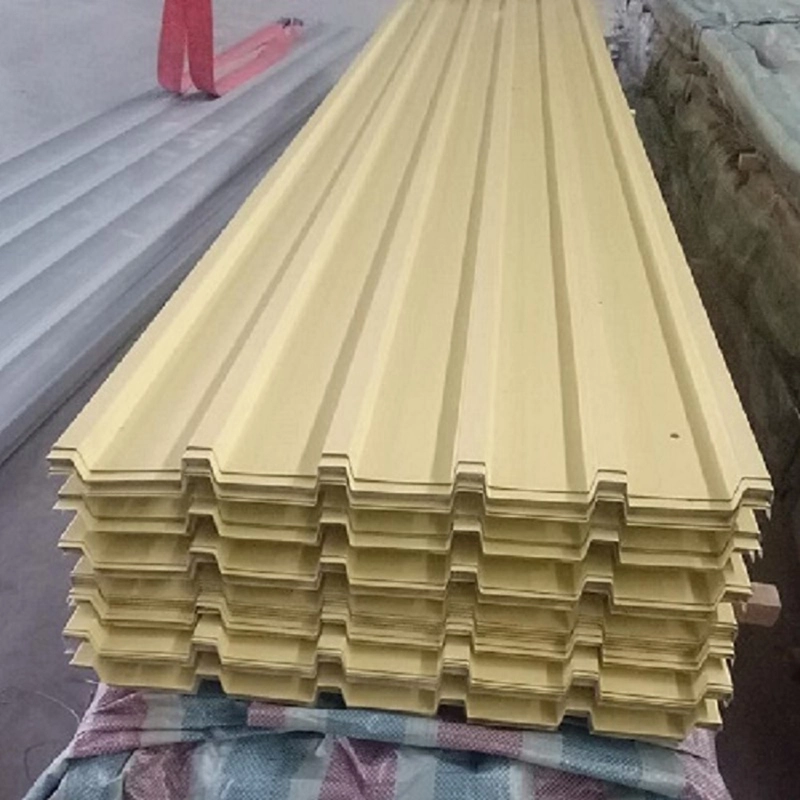

• Челичен лим обложен со боја:Завршени со полиестерски (PE) или флуоројаглеродни (PVDF) премази, кои нудат отпорност на корозија и флексибилност на дизајнот.
• Лист од легура на алуминиум-магнезиум-манган:Одделение AA3004 со густина од 2,73 g/cm³, околу една третина од онаа на челикот. Дизајниран за работен век поголем од 50 години.
• Лим од не'рѓосувачки челик:445J2 феритен нерѓосувачки челик, обично со дебелина од 0,5 mm. Се користи за големи јавни згради со високи барања за отпорност на ветер.

Изградба на системот

Металните системи за покриви често користат повеќеслоен композитен дизајн. Во проектот за терминал 3 на аеродромот Гуангжу Баијун, изградбата на покривот од дното кон врвот вклучува галванизирани примарни огради, перфориран профилиран челичен лим обложен со Al-Zn, бариера на пареа, камена волна што апсорбира звук, галванизирани секундарни порлинки, термоизолациска челична волна, водоотпорна карпеста волна, мембрана, штипки за прицврстување од нерѓосувачки челик, пена за намалување на бучавата, покривни панели од нерѓосувачки челик и капачиња од нерѓосувачки челик. Овој склоп комбинира структурна поддршка, топлинска изолација, хидроизолација, апсорпција на звук и заштита од гром.

Системи за инсталација

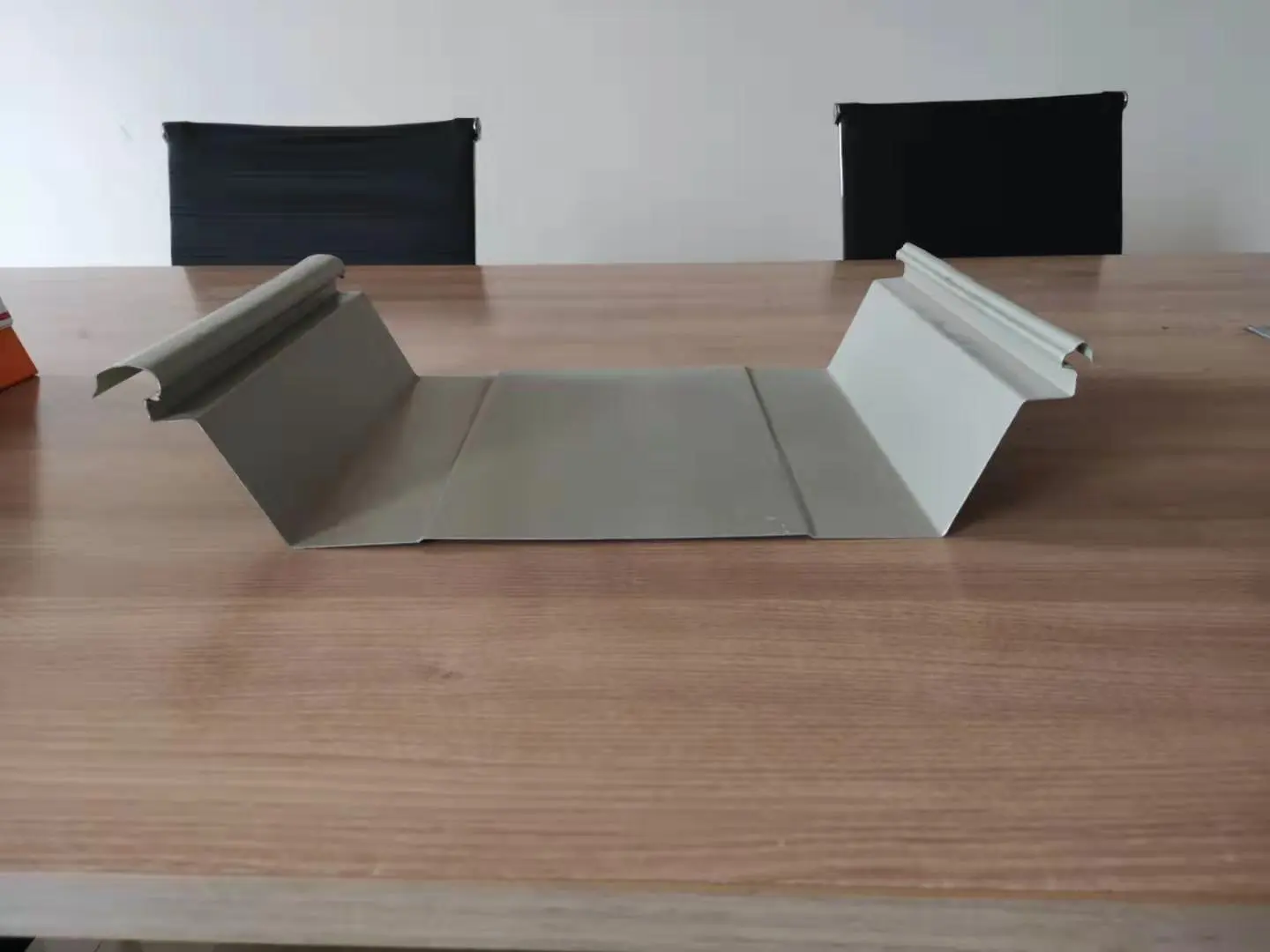

• Систем за стоечки шевови:Соседните рабови на панелите се механички зашиени со специјализирана алатка. Добиениот спој е структурен и водонепропустлив без да се потпира на заптивки. Прицврстувачките штипки во форма на Т овозможуваат термичко движење по наклонот на покривот.
• Континуиран систем за заварување:Панелите од нерѓосувачки челик се спојуваат со заварување со целосна должина. Бесшевните завари обезбедуваат висока отпорност на ветер и вода.

Технички спецификации

Податоци за перформанси од проектни апликации

1. Капацитет за подигнување на ветерот

Крајбрежните јавни згради поставуваат екстремни барања за отпорноста на ветрот на покривот. На терминалот 3 на аеродромот во Гуангжу Баијун, системот на покривот од не'рѓосувачки челик постојано заваруван беше подложен на статичко тестирање за подигнување на ветерот и забележа капацитет од 18,2 kPa, што е еквивалентно на тајфун од категорија 17. За споредба, конвенционалните покриви со стоечки шевови од алуминиум-магнезиум-манган обично се спротивставуваат на условите од категоријата 12. Истражувањето за однесувањето на вшмукување на ветерот го покажува испреплетениот шев и поврзувањето на држачот како најслаба точка, што бара насочено засилување. Стадионот за културен и спортски центар на Greater Bay Area користи сличен заварен пристап и постигна 21 kPa во лабораториски тестови.

2. Хидроизолација и херметички

Хидроизолацијата на покривот доаѓа од структурната конфигурација, а не од нанесените заптивки. Панелите за стоечки шевови користат претходно нанесено средство за заптивање со цела должина и заклучени шевови, не оставајќи никакви дупки за ноктите на површината или точки на истекување. Континуираниот пристап со заварен нерѓосувачки челик создава непрекината површина преку заварување со целосна должина, што дополнително ја подобрува водоотпорноста. Се препорачува минимален наклон на одводнување на покривот од 5%. Профилот на коритото служи како природен канал за одводнување, насочувајќи ја водата брзо кон стреата.

3. Управување со термичко движење

Температурните промени предизвикуваат проширување и собирање на металните панели. Системите за стоечки шевови го апсорбираат ова движење преку лизгачки држачи во форма на Т кои им овозможуваат на панелите слободно да се движат по наклонот на покривот. На терминалот 3 на аеродромот Гуангжу Баијун, заварените врски работат заедно со попречниот профил на брановидност за ослободување на топлинскиот стрес. Двата методи спречуваат оштетување што инаку би резултирало од ограничено термичко движење.

4. Градежна продуктивност

Културниот и спортски центар Greater Bay Area примени модуларна градежна стратегија за сите слоеви на покривот под хидроизолационата мембрана. Работниците го поделија покривот од 78.000 m² на 878 независни модули, го составија и заварија секој модул на ниво на земјата, а потоа ги подигнаа завршените единици на своето место. Овој пристап ја зголеми ефикасноста на инсталацијата за 30% и го задржа материјалниот отпад на околу 2%.

5. Геометриска флексибилност

Кровните панели може да се произведуваат во прави, закривени или во облик на вентилатор за да одговараат на архитектонските површини со единечна кривина, двојна кривина и сферични површини. Во Културниот и уметничкиот центар на идниот град на наука и технологија „Две планини“ во Анџи, Жеџијанг, металниот покрив формира дванаесет огромни форми од бамбусови листови. Беа применети BIM моделирање и 3D скенирање за да се задржат толеранциите на конструкцијата во прифатливи граници.

Упатства за инсталација и ракување

• Проверете го порамнувањето и израмнувањето на моливчето пред да започнете со поставување на панелот.
• Панели за подигнување со ремени за подигнување заштитени со рабовите за да се избегне деформација.
• Потврдете го заглавувањето на шевовите и порамнувањето на штипките пред конечното шиење на системите за стоечки шевови.
• Одржувајте го работното место чисто и суво кога вршите континуирано заварување; следете ги квалификуваните процедури за заварување.
• Ограничете го градежниот сообраќај на завршените површини на покривот и веднаш отстранете ги остатоците.

Заеднички прашања

Кој покривен систем одговара на крајбрежните локации со силен ветер?

Континуирано заварениот систем од нерѓосувачки челик нуди најголема отпорност на ветер и често се одредува за региони подложни на тајфуни. Системите за стоечки шевови остануваат остварлива опција кога деталите за шевовите и штипките се зајакнати според пресметките на издигнувањето на ветерот.

Како долгите покривни панели се справуваат со температурните промени?

Системите за стоечки шевови користат лизгачки штипки кои овозможуваат движење по наклонот. Заварените системи може да вградуваат попречни брановидни или експанзиони зглобови. Соодветниот метод зависи од геометријата на покривот и очекуваниот температурен опсег.

Какво тековно одржување му е потребно на металниот покрив?

Инспекциските рутини треба да ги покриваат затегнатоста на прицврстувачите, состојбата на панелот, препреките на патеката за одводнување и интегритетот на заптивната смеса при пенетрации. Системите за стоечки шевови обично бараат помалку одржување бидејќи не се изложени никакви прицврстувачи.

Дали металниот покрив може да помине преку постоечки покрив?

Нов метален покрив понекогаш може да се постави над постоечки покрив ако конструкцијата може да го носи дополнителниот товар и постоечката површина е соодветна. Градежниот инженер треба да ги процени постојните услови пред да се донесе каква било одлука.

Контрола на квалитет и документација

Добавувачите треба да обезбедат сертификати за тестирање на мелницата за основен метал, записи за дебелина на облогата и извештаи за димензиите на панелот. Проектите со специфични критериуми за оптоварување на ветерот треба да бараат податоци од тестот за издигнување на ветерот за точната конфигурација на системот што се обезбедува. Проверките за прием на локацијата треба да ги потврдат оценките на материјалот, должината на панелот и состојбата на површината пред инсталацијата.

Размислувања за избор

• Проверете ја локацијата на зградата и дизајнирајте ја брзината на ветерот пред да изберете тип на покривен систем.
• Прегледајте го наклонот на покривот и распоредот на одводот за да потврдите ефективно отстранување на водата.
• Проверете дали избраниот материјал на панелот е компатибилен со еколошката изложеност на зградата.
• Потврдете дека добавувачот на покриви може да ги обезбеди потребните податоци за тестирање и поддршка за инсталација.
