SENBO Градежни материјалииспорачува Алу-Мг-Мн заоблени покривни панели како дел од својата палета на производи за системи за метален покрив. Овие панели се произведени од легура на алуминиум-магнезиум-манган од серијата AA3004 и се формираат во заоблени, нестандардни профили за да ги задоволат архитектонските барања за сложени геометрии на покривот.

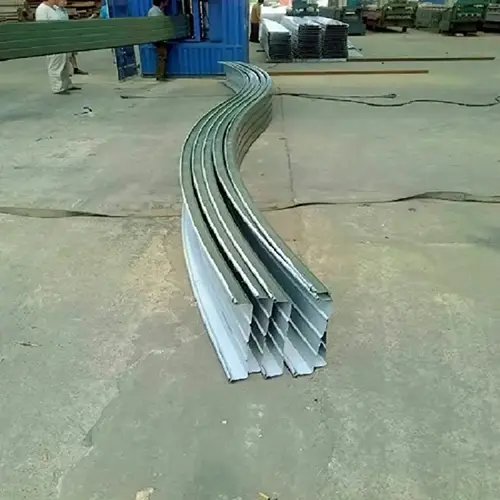

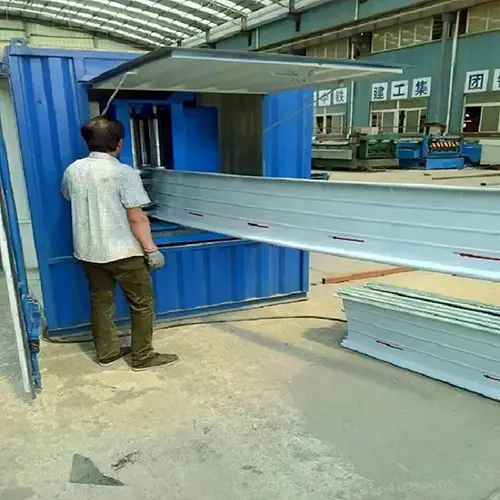

Заоблената покривна плоча Al-Mg-Mn е специјализирана профилирана плоча произведена со помош на опрема со голема брзина и прецизно обликување на ролна. Составот на подлогата вклучува 1,0%–1,5% манган и 0,8%–1,3% магнезиум, а алуминиумот го сочинува остатокот. Како дериват на стандардните стоечки шевови Al-Mg-Mn панели, заоблената плоча се подложува на специјализиран процес на формирање за да се трансформираат рамните листови во заоблени форми. Ова ги поддржува модерните архитектонски дизајни како што се заоблени, закривени и сферични форми на покривот.

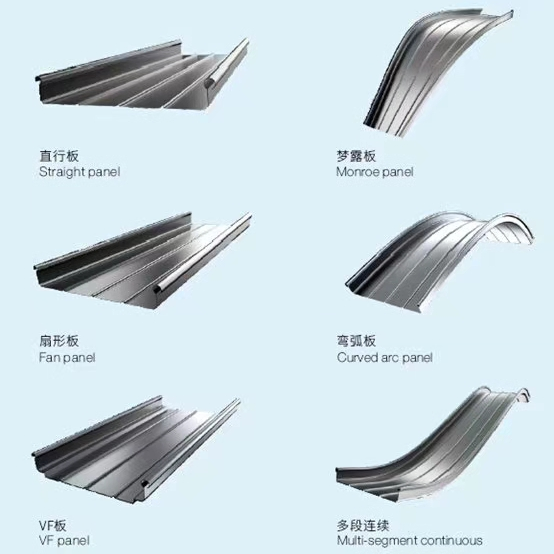

Достапните профили вклучуваат модели како што се YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 и YX28-205-820. Панелите во облик на вентилатор и заострените панели исто така може да се прилагодат за да се исполнат специфичните барања на проектот.
Овие панели се широко користени во нестандардни системи за покриви на големи јавни згради, вклучувајќи аеродромски терминали, стадиони и конференциски и изложбени центри. Површината на производот е обработена со процес на преливање и е достапна со PVDF флуоројаглеродна обвивка, комбинирајќи ја архитектонската естетика со издржливоста.

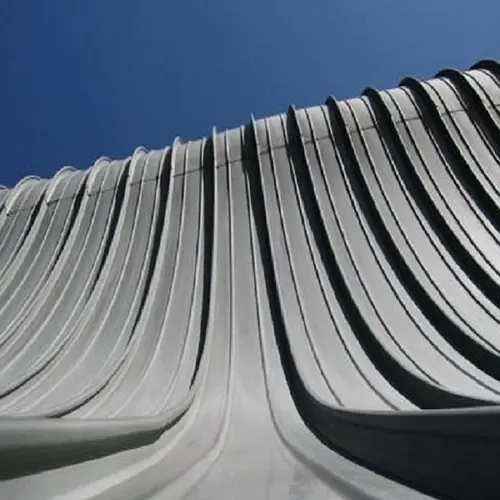

Легурата од алуминиум-магнезиум-манган нуди рамнотежа на цврстина и флексибилност, што ја прави погодна за формирање сложени облици на покривот, како што се 3D заоблени, сферични површини и површини во облик на вентилатор. Преку специјализираните технологии за производство на панели во облик на кривина и вентилатор, овие заоблени панели можат да ги задоволат различните барања за дизајн додека одржуваат водонепропустливи перформанси.
Производот е применлив за различни архитектонски форми, вклучувајќи покриви со позитивна или негативна кривина, заоблени покриви, покриви со единечна и двонаклонета, меѓусебно поврзани покривни конструкции, наведнати покриви и заоблени покриви.
Проектот за крошна меѓу магацините во складиштето за жито во Жангжу во Фуџијан користеше систем за заоблен брановиден покрив обложен со алуминиум-магнезиум-манган. Структурата се протега на 18 метри со должина од 108 метри, со вкупна површина од речиси 2.000 квадратни метри.
Покривот е опремен со брановидни панели од алуминиум-магнезиум-манган модел YT6118 со дебелина од 1,2 mm. Висината на сводот е 4,085 метри, а односот на подемот и распонот е 0,23. Инсталирањето беше завршено во рок од шест дена. Панелите беа изработени со спојување на три помали единици во една основна единица, која потоа беше подигната и прицврстена на вградените челични компоненти. Единиците беа поврзани со водонепропустлив метод на шиење.
Алуминиумот има густина од приближно 2,73 g/cm³, околу една третина од онаа на челикот. Панелите од алуминиум-магнезиум-манган покажуваат цврстина на испуштање од најмалку 190 MPa, цврстина на истегнување од 240-285 MPa и издолжување од најмалку 3%. Додека го одржуваат структурниот интегритет, овие заоблени панели го намалуваат мртвото оптоварување на покривниот систем.
Во проектот Zhangzhou Grain Depot, дизајнот предвидува рамномерно распределено оптоварување под напон од 0,3 kN/m² и проектен притисок на ветерот од 0,40 kN/m² врз основа на 10-годишен период на враќање.
Подлогата од легура на алуминиум-магнезиум-манган има својствени својства отпорни на 'рѓа. Природно формираниот површински оксиден слој спречува оксидација и корозија, а истовремено нуди отпорност на киселини и алкалии. Обложените панели можат да формираат само-заздравувачка заштитна фолија во сурови средини, што ги прави погодни за влажна клима. Работниот век на дизајнот е над 50 години, со гаранција за обложување од 15-20 години.
Следниве параметри се засноваат на стандардно производство и релевантни стандарди. Приспособувањето е достапно за да се исполнат специфичните барања на проектот.
| Индикатор за изведба | Параметар/спецификација | Белешки / Стандардна основа |
|---|---|---|
| Степен на подлогата | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, биланс алуминиум |
| Заедничка дебелина | 0,7 mm – 1,2 mm | |
| Заеднички профили | YX65-300/330/400/430/500, YX28-205-820 | Прилагодливи панели во форма на вентилатор, заострени и заоблени |
| Густина | 2,73 g/cm³ | Прибл. 1/3 од челикот |
| Јачина на истегнување | 240 – 285 MPa | AA3004 H36/H46 темперамент |
| Јачина на принос | ≥190 MPa | |
| Издолжување | ≥3% | |
| Работен век на дизајнирање | > 50 години | |
| Референца за стандардни материјали | Серија GB/T 3880 за листови од алуминиумска легура | Потврдете со специфичен сертификат за производ |

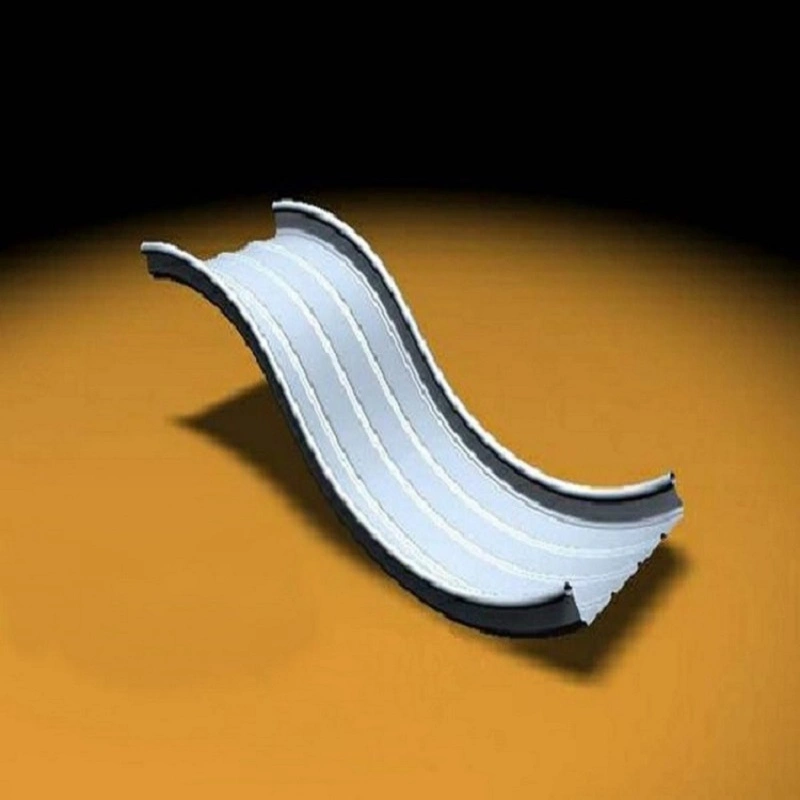

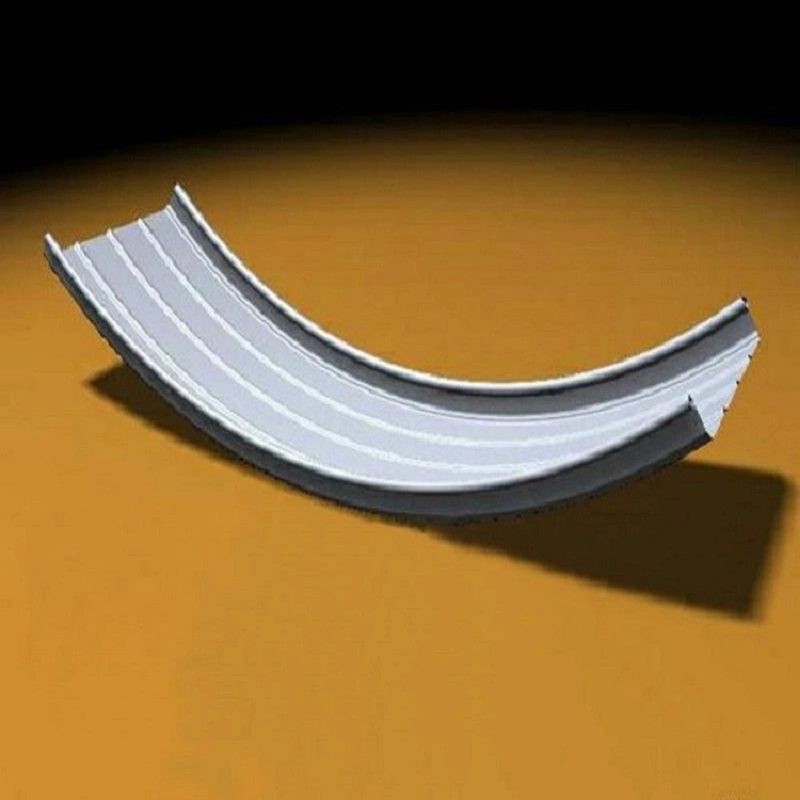

1. Флексибилно обликување за сложени дизајни.Панелите може да се обработат во неправилни форми како што се во облик на вентилатор, заострени, конвексни и конкавни закривени и сферични панели. Ова ги поддржува персонализираните барања за дизајн на модерната архитектура за заоблени површини и заоблени покриви.
2. Лесен со висока цврстина на истегнување.Со густина околу една третина од онаа на челикот и цврстина на истегнување над 240 MPa, панелите ги исполнуваат барањата за покриви со голем распон, вклучувајќи распони над 18 метри.
3. Отпорност на корозија и долг работен век.Легурата природно формира заштитен оксиден слој. Системот е дизајниран за работен век од над 50 години, со гаранција за обложување од 15–20 години.

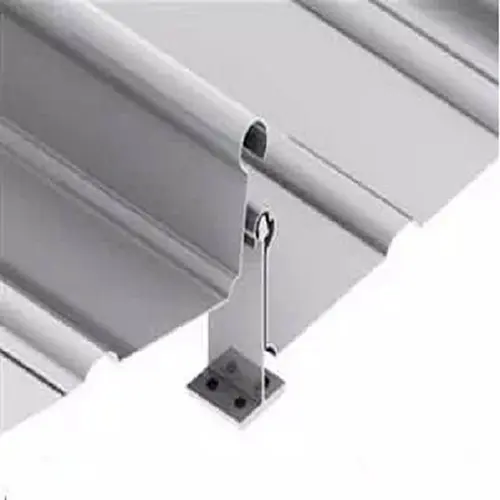

4. Сигурна хидроизолација преку модуларно испреплетување.Процесот на поврзување на модуларните испреплетени шевови обезбедува цврсти споеви на панелите и сигурна изведба на одводнување и хидроизолација.
5. Материјал што може да се рециклира.Материјалот од алуминиумска легура може целосно да се рециклира, што ги поддржува целите на зелените згради.
За криви или сферични покриви:Работете со производителот во почетокот на фазата на дизајнирање за да го потврдите достижниот радиус на искривување за избраниот профил и дебелина. Панелите во форма на вентилатор и заострените панели бараат точни цртежи на продавницата.
За апликации со долг распон:Потврдете ја способноста за распон на панелот во однос на потребните оптоварувања. Проектот Zhangzhou Grain Depot користел панели со дебелина од 1,2 mm на распон од 18 метри, но секој проект треба да се пресметува врз основа на локалниот ветер и снег.
За крајбрежни средини или средини со висока влажност:Изберете PVDF флуоројаглеродна обвивка за подобрена отпорност на временските услови. Потврдете дека степенот на подлогата и системот за обложување се компатибилни со очекуваните услови на изложеност.
За време на инсталацијата:Панелите обично се префабрикувани во единици во фабриката и се креваат во позиција. Користете го наведениот метод на шиење за да обезбедите водонепропустливи споеви. Следете ги упатствата на производителот за ракување, подигање и прицврстување за да избегнете оштетување на површината.
1.Заоблени, сферични и неправилни системи за покриви за големи јавни згради како што се стадиони и изложбени центри.
2.Системи за покриви и фасади во комплексна форма за аеродромски терминали и брзи железнички станици.
3.Заоблени покривни конструкции со долг распон, како што се складишни објекти и земјоделски оранжерии.
4.Системи за покриви за знаменитости згради со уникатни барања за архитектонски дизајн.

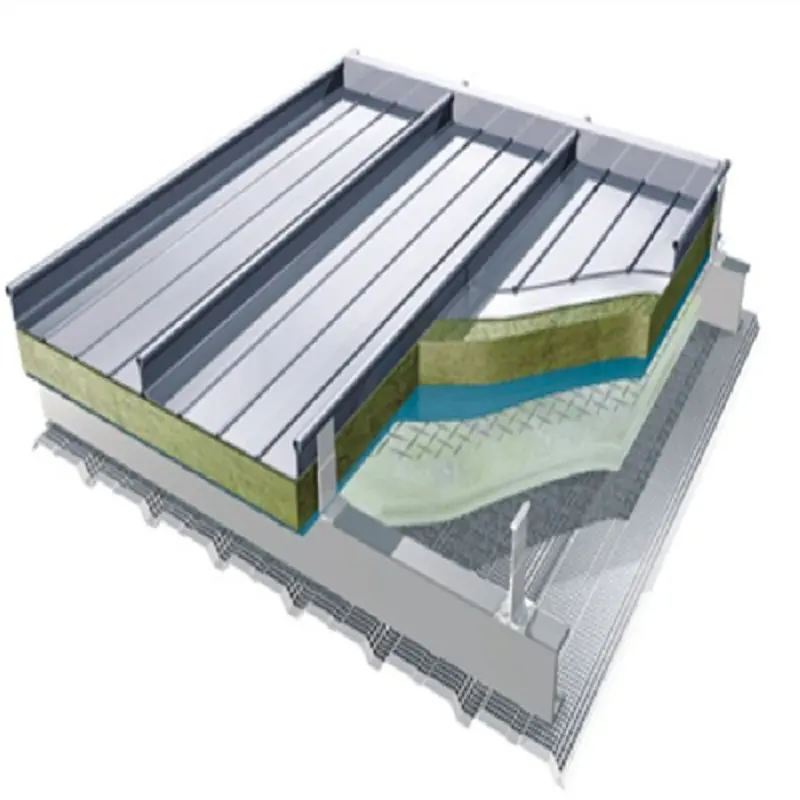

Стандардните панели за стоечки шевови обично се прави и се поставуваат на рамни или благо наклонети покриви. Заоблените панели се подложени на дополнително формирање за да се создадат заоблени профили кои следат конвексни, конкавни или сферични геометрии на покривот. И двата системи користат слична технологија на испреплетени шевови, но заоблените панели се специјално дизајнирани за нестандардни облици на покривот.
Минималниот радиус на искривување зависи од профилот на панелот, дебелината на материјалот и темпераментот на легура. Ова треба да се потврди кај производителот во фазата на дизајнирање. Раното обезбедување на геометриски цртежи на покривот може да помогне да се утврди дали избраниот панел може да ја постигне потребната кривина без да се загрозат структурните перформанси.
Да. Легурата алуминиум-магнезиум-манган има природна отпорност на корозија, а PVDF флуоројаглеродната обвивка дополнително ја подобрува отпорноста на временските услови. Ова ги прави панелите погодни за крајбрежни средини и средини со висока влажност. Работниот век на дизајнот е над 50 години во нормални услови.

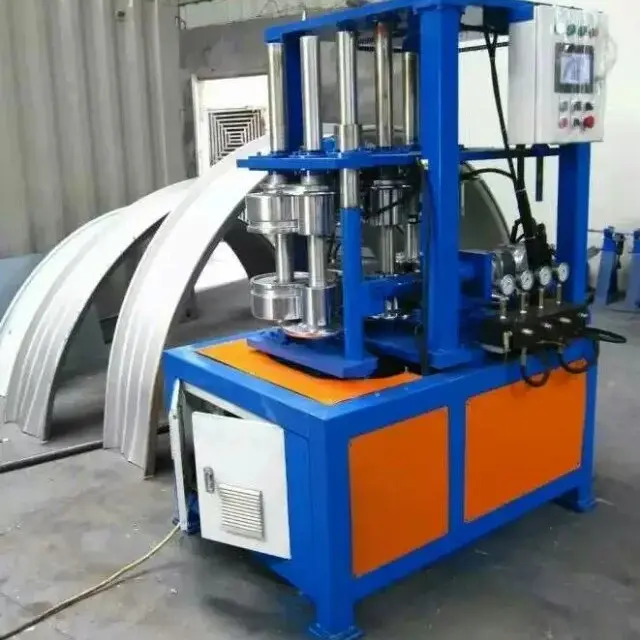

Панелите во облик на вентилатор и заострените панели се произведуваат со помош на специјализирана опрема за формирање и прилагодено алатки. Тие вообичаено се изработуваат врз основа на цртежи на продавницата добиени од геометријата на покривот. Секој панел е поединечно формиран за да одговара на неговата специфична положба на заоблената површина, обезбедувајќи соодветно вклопување и водонепропустливо зашевување.
Ве молиме наведете ги геометриските цртежи на покривот (вклучувајќи го радиусот на искривување), профилот на панелот, дебелината, типот на облогата, количината и локацијата на проектот. Ако се потребни панели во форма на вентилатор или заострени, вклучете ги деталните цртежи на распоредот. Ова му помага на нашиот тим да подготви точна понуда и план за производство.
Tianjin SENBO Building Materials Technology Co., Ltd. е производител на заоблени покривни панели Al-Mg-Mn, покривни панели за стоечки споеви, челични цевки обложени со боја и други производи од метални обвивки. Нашата производна база се наоѓа во зоната за економски развој Џингхаи, Тијанџин, Кина, опремена со автоматизирани производни линии и процес на проверка на квалитетот во четири фази. За повеќе информации за нашата фабрика, сертификати, способности за тестирање и референци за проекти, посетете ја нашатаЗа насстраница иликонтактирајте со нашиот инженерски тим.
