Декоративни панели за метални покриви

Декоративните панели за покриви од метал го формираат надворешниот визуелен слој на системот за метален покрив, инсталиран одделно од хидроизолациониот слој. Со хидроизолацијата се справува структурната покривна плоча одоздола, додека декоративната плоча ја изразува архитектонската форма и обезбедува секундарни придобивки како што се засенчување, акустично подобрување и заштита на хидроизолационата мембрана. SENBO ги снабдува овие панели со сертификати за материјали и записи за димензионална инспекција, а проектниот тим обезбедува техничка поддршка за распоред на панели и секвенционирање на инсталацијата.

Избори на материјали

Изборот на материјалот за декоративна плоча зависи од потребната форма, тежина и отпорност на временските услови. Следниве опции најчесто се користат:

• Панели со една обвивка од алуминиумска легура:Обично дебелина од 2,0 mm до 3,0 mm со PVDF завршница. Тие нудат широк опсег на бои, добра формабилност за сложени форми и мала тежина.

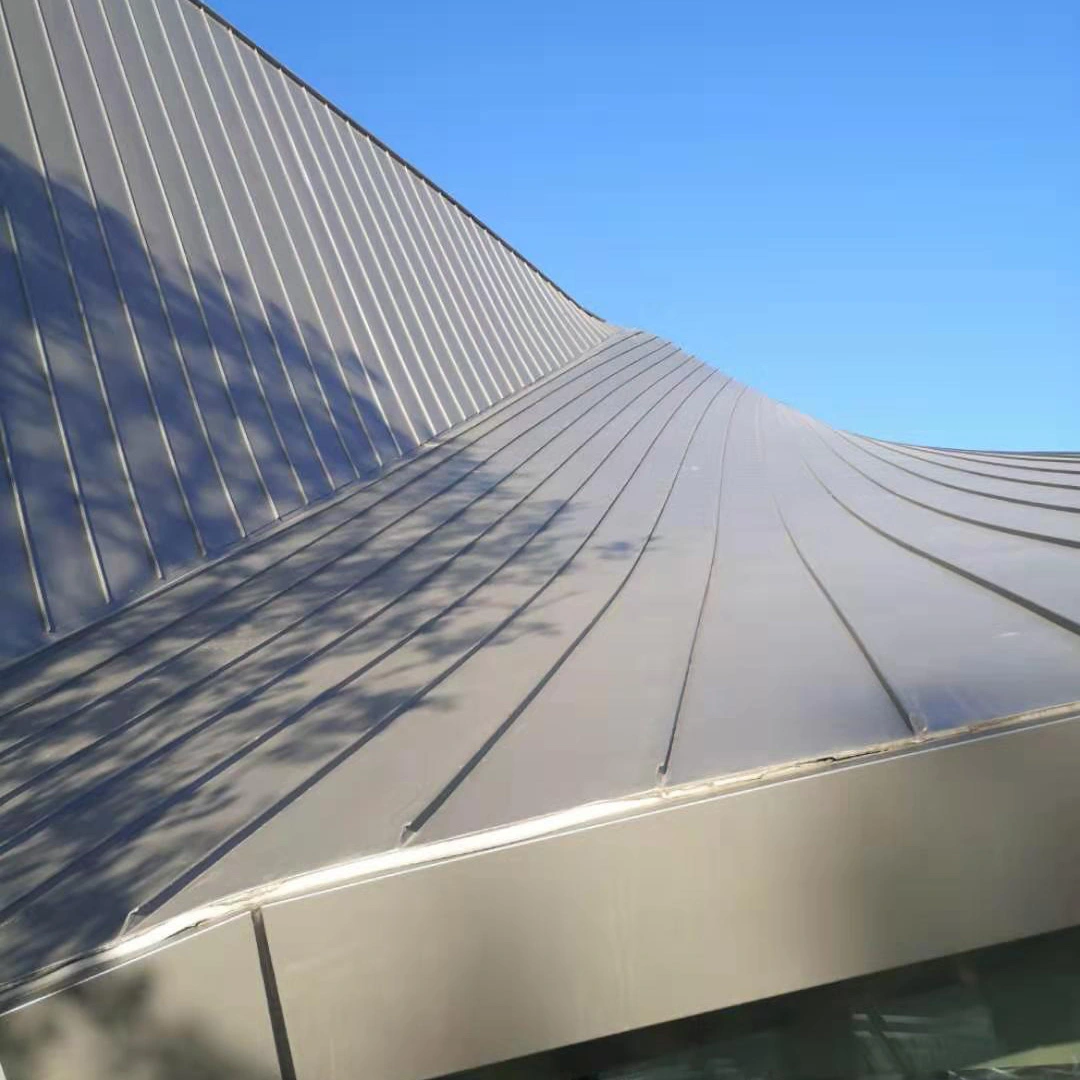

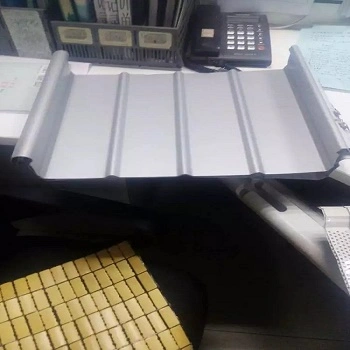

• Ал-Mg-Mn профилирани листови од легура:Оценки AA3004 или AA3003, со цврстина на истегнување од 240 MPa до 285 MPa и густина од 2,73 g/cm³, околу една третина од онаа на челикот. Дизајниран за повеќе од 50 години услуга и погоден за закривени покриви.
• Композитни панели од алуминиумски саќе:Листови од 0,8 mm до 1,0 mm алуминиум врзани за алуминиумско јадро од саќе. Должината на страната на основната ќелија не е поголема од 9,53 mm и дебелината на ѕидот најмалку 0,07 mm. Овие панели даваат подобра плошност и вкочанетост од цврстиот лим со иста тежина.
• Челични панели обложени со боја:Користете Al-Zn слој со високи перформанси со горен слој PVDF. Соодветно за декоративен покрив на големи јавни згради каде што се претпочита челична подлога.

Површински третман

За архитектонски алуминиумски панели, се препорачува PVDF флуоројаглеродна облога. Содржината на смола треба да биде најмалку 70%, а дебелината на облогата мора да одговара на YS/T 429.2. PVDF обезбедува силна отпорност на ултравиолетова светлина и ја одржува стабилноста на бојата повеќе од 20 години со минимално избледување или кредање.

Изградба на системот

Декоративниот слој обично се поставува над хидроизолацијата за да се создаде двослоен метален покрив. Во покривот на влезниот хол на Меѓународниот изложбен центар Нова Кина, фаза II, склопот од дното кон врвот беше: профилиран лист Al-Zn од 0,8 mm со стоечки шевови како водоотпорен слој, водоотпорна мембрана, топлинска изолација, систем за украсна рамка и декоративна површина на панелот. Ова раздвојување ја одржува хидроизолацијата независна од естетскиот слој.

Резиме на спецификации

Податоци за проектна апликација

Покрив на аеродромски терминал

Експанзијата на Терминал 5 на големиот меѓународен аеродром користеше 267.000 m² метален покрив преку главниот терминал, терени и мостови за качување. Декоративните панели беа со дебелина од 0,8 мм профилирани челични лимови со висока цврстина со облога со висока содржина Al-Zn што обезбедуваше четири до шест пати поголема отпорност на корозија од стандардниот галванизиран челик. Површината на PVDF остана стабилна помеѓу -40°C и 150°C, нудејќи долготрајна заштита од УВ. Проектот ја доби Златната награда за инженерство на системи за метални куќишта на наградите за наука и технологија во индустријата за архитектонска хидроизолација во 2024 година.

Изложбен центар Декоративен алуминиумски систем

Втората фаза на Меѓународниот изложбен центар Нова Кина во Пекинг опфаќа околу 280.000 m² метален покрив. Покривот на салата за регистрација користеше алуминиумски панели со дебелина од 3 мм со PVDF облога како декоративен слој, поддржани со рамка од квадратна цевка од алуминиумска легура. Под декоративниот слој, покривот вклучуваше водоотпорен слој од челичен профилиран Al-Zn од 0,8 mm со стоечки шевови, два слоја изолација од камена волна со вкупна вредност од 140 mm со густина од 160 kg/m³, TPO мембрана и перфориран профилиран челичен слој што апсорбира звук. Декоративните панели беа поставени независно од хидроизолацијата, постигнувајќи го саканиот визуелен ефект без да се наруши водонепропустливоста.

Покрив со комплексна геометрија во изложбен центар

Меѓународниот изложбен центар Ксужоу Хуаихаи користеше систем за украсни панели со скалести височини и пресечни нивоа. Горниот корниз користел алуминиумски фурнир со дебелина од 3 mm, а долниот корниз користел алуминиумски композитни панели со дебелина од 4 mm. Проектниот тим ги искористи Rhino и Grasshopper за параметарско моделирање за да ја анализира заобленоста и да ги оптимизира панелите со четири некомпланарни темиња во рамни форми. Декоративниот покрив беше склопен со модуларна инсталација, а комплетната обвивка на зградата помина инженерска валидација за издржливост, хидроизолација, термички перформанси и конструктивен интегритет.

Двоен закривен покрив од саќе

Главното место на постојаната локација на Форумот Zhongguancun користеше неправилен двокривен систем од алуминиумски саќе панели за 6.000 m² површина на покривот. Повеќе од 1.000 уникатни спецификации на панели беа наредени во слоевити конфигурации. Структурата за поддршка користеше рамка за зрачење во облик на вентилатор со повеќенасочни прилагодливи загради што овозможуваат ротација во рамнината ±15° и аголно прилагодување помеѓу 75° и 105°. Две до три саќе панели беа собрани на една рамковна единица во фабриката, а потоа инсталирани на лице место како целосни модули. Овој префабрикуван пристап го намали распоредот на изградба за речиси една третина во споредба со традиционалните методи.

Карактеристики на дизајнот

• Флексибилност на формата:Панелите може да бидат рамни, закривени, заострени или двојно закривени. Параметриското моделирање помага да се претвори сложената геометрија во панели што може да се градат.
• Долгорочна стабилност на бојата:ПВДФ облогите се спротивставуваат на бледнее и креда од УВ, одржувајќи го изгледот повеќе од 20 години.
• Мала тежина:Панелите од алуминиум и саќе го намалуваат структурното оптоварување во споредба со облогата од цврст челик или бетон.
• Независна хидроизолација:Декоративниот слој не навлегува во хидроизолацијата, што го намалува ризикот од протекување на местата на прицврстување.
• Ефикасна инсталација:Унификуваните склопови на панели со саќе ја намалуваат работата на лице место и го подобруваат усогласувањето на сложените површини.

Типични апликации

• Декоративни покривни слоеви за аеродромски терминали и брзи железнички станици.
• Јавни згради со голем распон, како што се изложбени центри, стадиони и театри.
• Згради на знаменитости со уникатни или неправилни форми на покривот.
• Комерцијални комплекси, хотели од висока класа и вили кои бараат карактеристичен изглед на покривот.

Забелешки за инсталација

• Потврдете го усогласувањето на рамката за поддршка пред да поставите декоративни панели.
• Користете опрема за подигнување со меки краци за да избегнете гребење на завршената површина.
• Следете ја секвенцата на производителот за системи со прицврстување или обединети за да се обезбеди правилно заглавување.
• За заоблени панели, проверете ја ориентацијата на панелот и прилагодувањето на држачот за поддршка пред конечното фиксирање.
• Запечатете ги спојниците и рабовите според архитектонските детали, особено таму каде што панелите се среќаваат со трепкања или пенетрации.

Најчесто поставувани прашања

Која е разликата помеѓу декоративните панели и хидроизолациониот слој?

Хидроизолациониот слој е континуиран метален лим или мембрана што го спречува влегувањето на вода. Декоративниот панел седи над него и не треба да биде водонепропустлив. Ова раздвојување значи дека декоративниот слој може да биде перфориран, заоблен или панелизиран без да влијае на отпорноста на покривот од временските услови.

Кој тип на панели е најдобар за заоблен покрив?

Профилираните листови од легура Al-Mg-Mn може да се валаат во заоблени форми и често се користат за мазни покриви со едно кривина. За површини со двојно криви или слободна форма, алуминиумските саќе панели се посоодветни затоа што можат да се изработат во сложени, нерамнински форми додека се одржува плошноста.

Како се одржува конзистентноста на бојата на голем покрив?

Сите панели за иста површина треба да доаѓаат од истата серија на намотки кога е можно. Ако повеќе серии се неизбежни, разликата во бојата треба да се контролира до одредена вредност ΔE. PVDF облогите од истиот систем на боја имаат тенденција да имаат конзистентна боја и сјај.

Дали може да се користат декоративни панели за проекти за реновирање?

Да, декоративните метални панели може да се додадат над постоечки покрив за да се промени изгледот или да се подобрат топлинските перформанси, под услов постоечката структура да може да ја поддржи дополнителната тежина. Потребна е структурна проценка пред да се продолжи.

Контрола на квалитет и документација

Добавувачите треба да обезбедат сертификати за материјали за подлогата од алуминиумска легура или челик, извештаи за дебелината на облогата и записи за димензионална инспекција. За сложени геометрии, цртежите на изработка и распоредот на панелите треба да се прегледаат пред производството. Проверките за примање на лице место треба да ги потврдат димензиите на панелот, завршната површина и слободата од оштетување при транспорт.

Размислувања за избор

• Потврдете ги границите на архитектонската геометрија и големината на панелот кај производителот на почетокот на фазата на дизајнирање.
• Изберете го типот на облогата врз основа на изложеноста на УВ зраците на зградата и саканиот век на траење.
• За крајбрежни или индустриски локации, проверете дали системот за метална облога и боја се соодветни за категоријата на корозија.
• Планирајте го опсегот на рамката за поддршка и прилагодувањето на држачот за да се приспособат на толеранциите на панелите и термичкото движење.
• Размислете за пристапната патека за одржување за проверка и чистење на декоративната површина.
