SENBO Градежни материјалииспорачува покривни панели за стоечки шевови како дел од својата палета на производи за системи за метален покрив. Овие панели се ролни од метални намотки во профил со високо ребра и се споени заедно со испреплетување на вертикалните рабови на соседните панели. Тие се широко користени во јавни згради и индустриски капацитети со голем распон каде што е потребна долготрајна хидроизолација и отпорност на ветер.

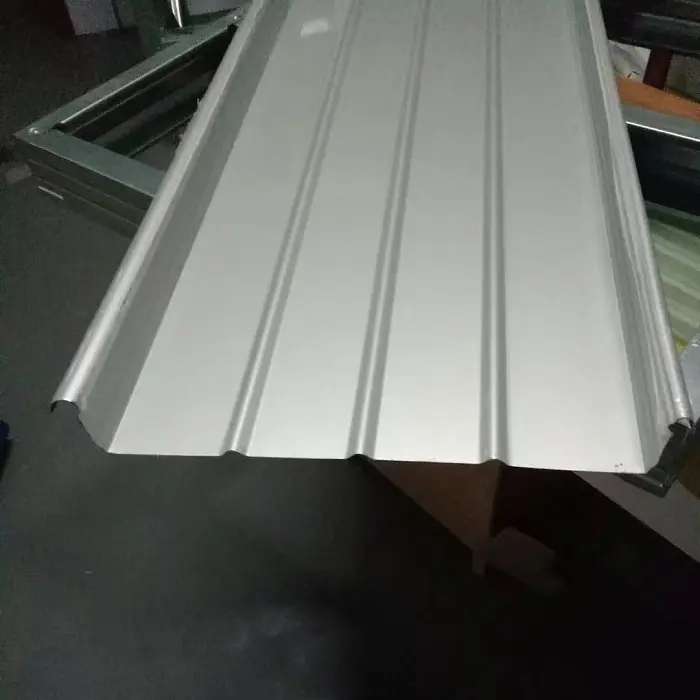

Покривниот панел за стоечки шевови е профилирана метална компонента создадена со метални намотки кои се валаат во пресек со висок ребра. Формира интегриран склоп на покривот преку испреплетувањето и заклучувањето на вертикалните рабови на соседните панели.
За разлика од стандардните профилирани челични лимови кои се прицврстени директно на шрафови со продорни завртки, системот за стоечки шевови ги поврзува панелите со витрините користејќи специјално дизајнирани штипки од алуминиумска легура. Овие штипки се закотвени на оградите. Панелите се прилепуваат на штипките, а машината за шиење потоа ги заклучува вертикалните рабови на соседните панели користејќи единечна брава или двојна брава од 360°. Ова создава лизгачка врска помеѓу панелите и штипките, како и цврсто испреплетено заптивка помеѓу самите панели.
Изборот на основниот материјал зависи од работната средина и барањата за издржливост:
Листови од легура на алуминиум-магнезиум-манган (Оценки AA3004/3003):Вообичаено со дебелина од 0,7–1,2 mm, со јачина на отстапување од најмалку 190 MPa, цврстина на истегнување од 240–285 MPa и густина од 2,73 g/cm³. Ова е околу една третина од густината на челикот. Работниот век на дизајнот е над 50 години.
Алузинк (обложени со алуминиум-цинк) челични лимови:Понудете 3-5 пати поголема отпорност на корозија од стандардниот галванизиран челик.
Лимови од не'рѓосувачки челик:Погоден за големи крајбрежни јавни згради кои бараат висока отпорност на ветер.

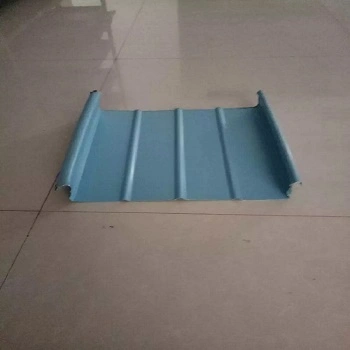

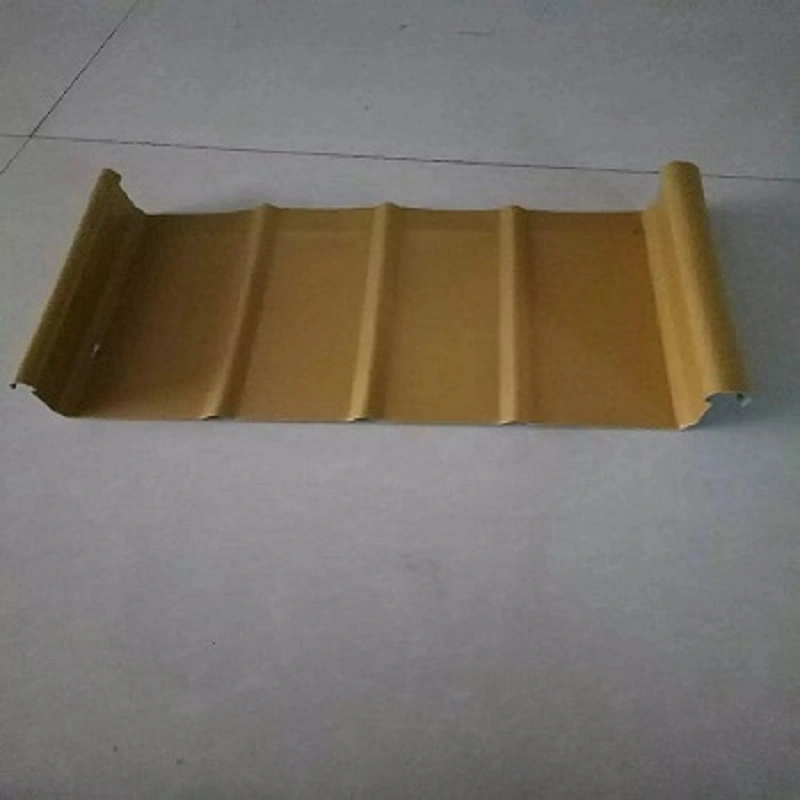

Вообичаените профили на панели вклучуваат YX65-300, YX65-330, YX65-400 и YX65-430. Профилот YX65-300 се одликува со висина на ребрата од 65 mm и ефективна ширина на покривање од 300 mm. Панелите идеално треба да бидат континуирани долж правецот на наклонот без спојници или завртки. Должината на профилираните панели обично не треба да надминува 25 m, а контролните точки за деформација мора да бидат вградени.
Целосниот систем за покривање со стоечки шевови обично користи повеќеслојна композитна структура. На пример, проектот за изложбена сала „Прозорец кон иднината на јужен Таиху“ користи склоп на покрив кој се состои од основен лим (профилиран челик), изолациона плоча од камена волна и табла на покривот со стоечки шевови. Ова ги интегрира функциите за структурна поддршка, топлинска изолација и хидроизолација. Слично на тоа, проектот за скијачко одморалиште Yaoxue Ice and Snow World користи систем на покрив со стоечки шевови од алуминиум-магнезиум-манган во комбинација со интегриран систем за топлинска изолација.
Отпорот на ветерот е критичен индикатор за изведба за системите за покриви со стоечки шевови во крајбрежните региони и големите проекти за јавни згради. Како дел од проектот за реставрација и зајакнување на металниот покрив на Терминалот 2 на аеродромот Нанчанг Чангбеи, металната покривна плоча со стоечки шевови HXY-400 беше подложена на систематско тестирање преку целосни испитувања за подигнување на ветерот.
Резултатите покажаа дека употребата на арматурни клипови ја зголемила носивоста на ветерот за 4,18 пати во споредба со панелите без клипови. Фактори како што се растојанието на вирлинот, капацитетот на смолкнување на конекторите на вирлинот и јакоста на свиткување на самите висички директно влијаеле на капацитетот на кревање ветер. Истражувањето на метални покриви со различни растојанија на вирлин откри директна корелација помеѓу крајното оптоварување на неуспехот на системот за стоечки шевови и растојанието на вирлинот. Експерименталните резултати се усогласени со трендовите забележани во нумеричките симулации, обезбедувајќи основа за конечниот дизајн и конструкција на оптоварување на ветерот.
Системот за покриви со стоечки шевови ги задоволува барањата за херметичка, водонепропустливост и отпорност на кревање ветер преку употреба на претходно вбризгувана заптивната смеса со целосна должина во металните панели и брава за шевовите од 360°. Панелите формираат континуирана единица по должината на наклонот без спојници или изложени завртки, што ги намалува ризиците од истекување поврзани со традиционалниот покрив со изложени прицврстувачи, како што е корозија на отворите на прицврстувачите и деградација на заптивната смеса.
Потребни се трепкачки третмани на сите раскрсници каде што покривните панели се среќаваат со фасадни ѕидови или структури што излегуваат низ покривот. Материјалите за заптивање се нанесуваат на зглобовите на скутот. Потребно е сигурно лепење со силиконски заптивната смеса при преклопување помеѓу трепкањето на основата и панелот, додека лентите за запечатување од пена се користат помеѓу горното трепкање и панелот, како и помеѓу облогата на рабовите и панелот.
Термичката експанзија и контракција на металните материјали при значителни температурни флуктуации е вроден физички феномен. Лизгачката врска помеѓу панелите на покривот со стоечки шевови и нивните фиксирани потпори им овозможува на панелите слободно да се шират и да се собираат по наклонот како одговор на температурните флуктуации, а со тоа да се приспособи термичкиот стрес.
Додека должината на профилираните панели идеално не треба да надминува 25 метри, мора да се воспостават соодветни контролни точки за деформација за да се води насоката на проширување и контракција. Ова го спречува свиткувањето или откачувањето на панелот од приклучоците за поддршка. Оваа карактеристика, исто така, овозможува користење на единечни должини на панели до 35 метри или повеќе, намалувајќи го бројот на попречни преклопувања.
Системот на покривни панели со стоечки шевови FLEX-LOK 400 беше искористен за заоблен метален покрив со голем распон (99m и 72m) на проектот Xiamen конвенциски и изложбен центар Фаза III. Системот се состои од галванизирани прекривки со висока цврстина, покривни панели за стоечки шевови и структурна подна палуба. Докажано е дека нуди отпорност на воздигнување на ветерот и корозија, како и перформанси на хидроизолација и топлинска изолација.

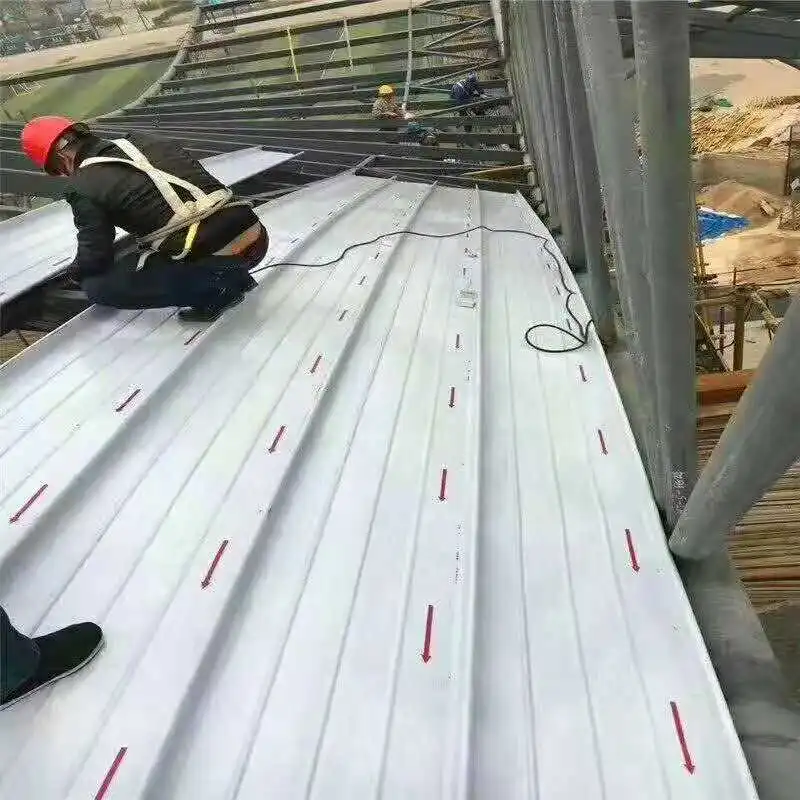

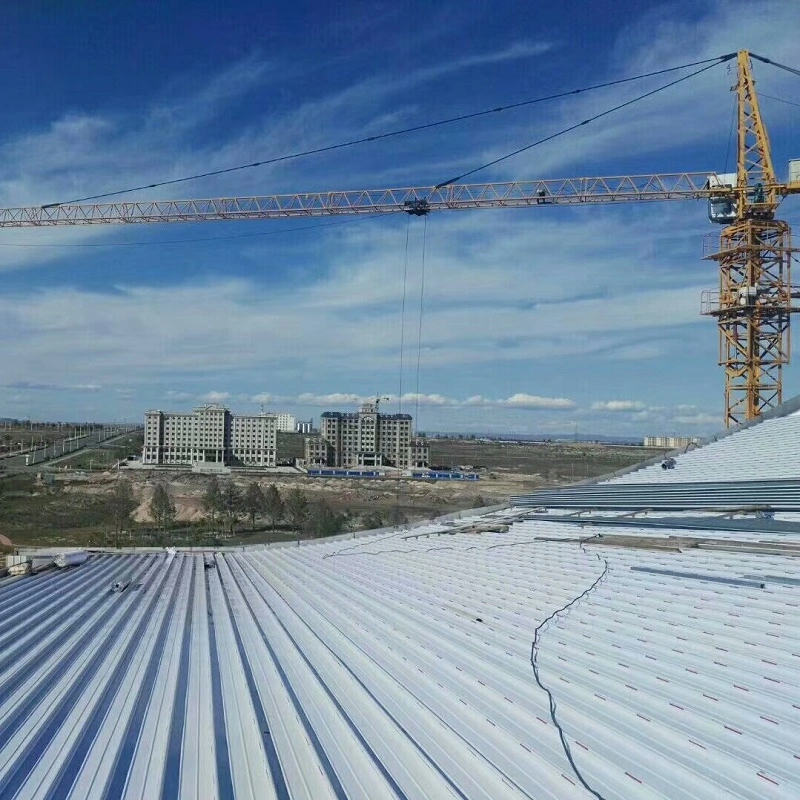

За време на изградбата, панелите на покривот беа формирани со ролна на лице место, а компонентите беа инсталирани во насока свртена подалеку од ветерот што преовладуваше. Строгите барања за позиционирање беа спроведени за поставување на детални споеви. Слично на тоа, системот за покривање со стоечки шевови алуминиум-магнезиум-манган беше успешно применет на сложената заоблена челична конструкција на проектот на изложбената сала „Прозорец кон иднината“ во Јужен Таиху.
Изградбата и монтажата на панелите на покривот со стоечки шевови се поддржани со систем на стандарди. Во согласност со техничката спецификација JGJ 255-2012 (Техничка спецификација за покриви со дневна светлина и метални покриви), постојат јасно дефинирани дозволени отстапувања за квалитетот на инсталацијата: отстапување од 5–7 mm во вклопувањето на континуираните надолжни компоненти (со праг од 35 метри) и отстапување на покривот 3 mmwi0e/+ праг од 50 метри).
Националниот стандарден атлас 24CJ113-1 (Архитектонски детали за метални панели (Дел I): Систем за метален покрив со стоечки шевови 360°) обезбедува детални градежни цртежи за сите точки на поврзување, почнувајќи од спојници на панели до олуци, ленти за дневно осветлување, вентилатори и спроводници за заштита од гром.
Следниве параметри се засноваат на стандардно производство и релевантни национални стандарди. Приспособувањето е достапно за да се исполнат специфичните барања на проектот.
| Индикатор за изведба | Параметар/спецификација | Стандард / Белешки |
|---|---|---|
| Применливи стандарди | GB 50345, JGJ 255-2012 | Технички кодекс за инженерство на покриви; Техничка спецификација за покриви за дневно осветлување и метални покриви |
| Референца за дизајн | 24CJ113-1 | Конструктивни детали за 360° зашиени метални покривни системи со стоечки шевови |
| Основен материјал | Легура Al-Mg-Mn (AA3004/3003) / челик обложен со Al-Zn / нерѓосувачки челик | Избрано врз основа на работната средина |
| Дебелина на Al-Mg-Mn | 0,7-1,2 мм | Најчесто се користи 0,9 mm |
| Ал-Mg-Mn јачина на принос | ≥190 MPa | Јакост на истегнување: 240–285 MPa |
| Типичен профил | YX65-300/330/400/430 | Висина на ребрата: 65 mm |
| Ограничување на должината на панелот | ≤25 m (препорачано) | Потребни се контролни точки за водење на деформација |
| Должина на скутот на олук | ≥150 mm (≥200 mm ако нема олук на стреата) | Според барањата на JGJ 255-2012 |
| Трепка Висина | ≥250 mm (минимално барање за код) | МК 50693-2011 |
| Отпорност на воздигнување на ветер | Зајакнувањето со штипки го зголемува капацитетот за 4,18x | Потврдено со целосно тестирање на аеродромот Чангбеи |
1. Структурна хидроизолација без отвори за прицврстување.Ниту една завртка не навлегува во површината на панелот. Спојувањето со шиење од 360° во комбинација со континуирано претходно вбризгувано заптивната смеса ги намалува ризиците од истекување поврзани со отворите на прицврстувачите.
2. Проверлив и прилагодлив отпор на ветрот.Целосното тестирање за подигање на ветерот потврдува дека армираните штипки можат да ја зголемат носивоста за 4,18 пати. Фактори како што се растојанието на оградата и капацитетот на оптоварување на конекторот директно влијаат на перформансите на отпорноста на ветерот на покривот.
3. Адаптивно термичко проширување и контракција.Лизгачките штипки им овозможуваат на панелите слободно да се прошируваат и собираат по наклонот. Контролните точки што ги водат деформациите обезбедуваат движењето да се случи во предвидената насока, спречувајќи свиткување или откачување на панелот.
4. Разновидни опции за материјали.Легура од алуминиум-магнезиум-манган (работен век над 50 години), челик обложен со Al-Zn и нерѓосувачки челик се достапни за да одговараат на различни корозивни средини и барања на проектот.
5. Сеопфатна поддршка за стандарди.Дизајнот, структурните детали и прифаќањето на инсталацијата се поддржани од GB 50345, JGJ 255-2012 и националниот стандарден атлас 24CJ113-1.
За дизајн отпорен на ветер:Растојанието и типот на штипката значително влијаат на капацитетот на кревање ветер. Треба да се користат целосно тестирање или инженерски пресметки за да се потврди избраната конфигурација. Може да бидат потребни клипови за зајакнување во региони со силен ветер.
За апликации со долги панели:Ако должината на панелот надминува 25 m, вклучете ги контролните точки за деформација за да го водат термичкото движење. Потврдете дека деталите на лизгачкиот клип го дозволуваат очекуваниот опсег на движење без врзување.
За корозивни средини:Изберете го основниот материјал според условите на изложеност. Легурата Al-Mg-Mn и нерѓосувачкиот челик се погодни за крајбрежни или индустриски атмосфери. Потврдете ја компатибилноста на облогата со локалните фактори на животната средина.

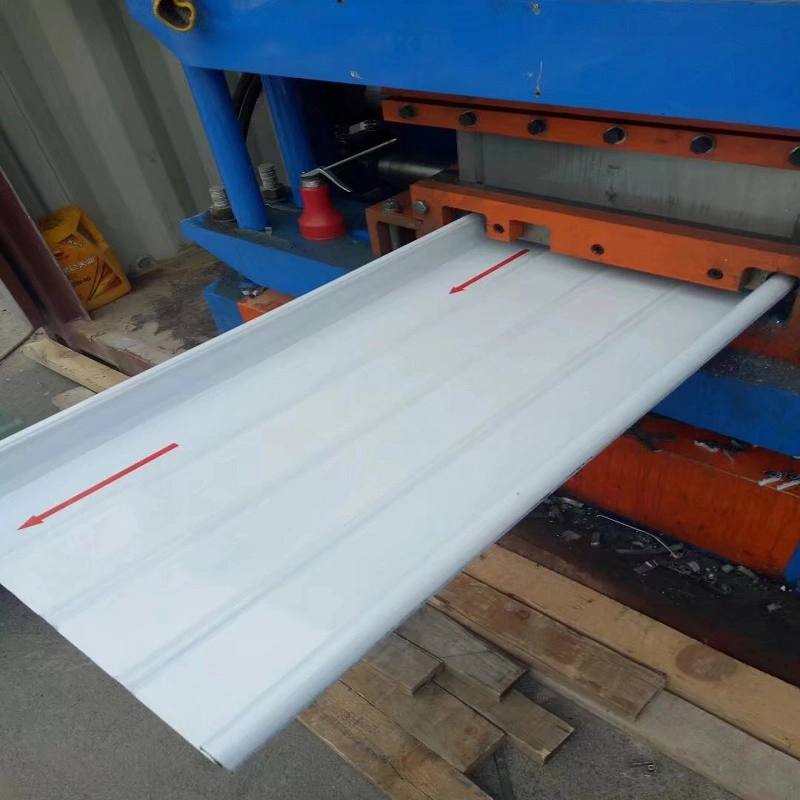

За време на инсталацијата:Панелите обично се формираат на ролна на лице место или во фабрика. Осигурете се дека процесот на шиење се изведува со калибрирана опрема. Инсталирајте ги панелите во насока свртена подалеку од ветерот што преовладува каде што е можно. Проверете дали сите трепкачи и заптивки се правилно поставени пред шиење.
1.Метални системи за покриви за големи транспортни центри како што се аеродромски терминали и брзи железнички станици.
2.Метален покрив за јавни згради со голем распон, вклучувајќи стадиони, изложбени центри и театри.
3.Покрив за заоблени или сложени челични конструкции со голем распон, со достапни можности за свиткување и свиткување.
4.Згради во крајбрежни области склони кон тајфуни кои бараат високи оценки за отпорност на ветер, користејќи мерки за зајакнување на клиповите каде што е потребно.
Конвенционалните профилирани листови се фиксираат преку површината на панелот со завртки, создавајќи точки на пенетрација кои можат да станат патеки за истекување со текот на времето. Панелите за стоечки шевови користат скриени штипки и механички зашиен спој, така што нема изложени прицврстувачи. Ова го намалува ризикот од навлегување вода и овозможува термичко движење преку лизгачка врска.
За крајбрежни средини или средини со висока корозија, обично се препорачува легура на алуминиум-магнезиум-манган или нерѓосувачки челик. Легурата Al-Mg-Mn нуди добра отпорност на корозија и долг работен век, додека нерѓосувачкиот челик обезбедува поголема цврстина за дизајни отпорни на ветер. Челик обложен со Al-Zn може да се користи во помалку агресивни услови.
Панелите се прицврстени на структурата преку штипки кои овозможуваат движење по должината на панелот. Ова значи дека панелите може да се прошират и да се собираат без да им наметнуваат стрес на прицврстувачите или да предизвикаат конзервирање на маслото. Може да бидат потребни контролни точки за деформација на долгите панели за да се насочи движењето и да се спречи свиткување.
Да. Панелите може да се обликуваат во ролна, а потоа да се искриват за да следат конвексни или конкавни форми на покривот. Проектите како што е конвенцискиот и изложбен центар Xiamen користеле системи за стоечки шевови за заоблени покриви со голем распон. Специфичната способност за кривина зависи од профилот и дебелината на материјалот.
JGJ 255-2012 обезбедува толеранции за инсталација, вклучувајќи отстапување од 5–7 mm за континуирани надолжни компоненти и +20/+30 mm отстапување за наклон на покривот. Националниот стандарден атлас 24CJ113-1 обезбедува детални цртежи за поврзување. Водонепропустливоста вообичаено се проверува со визуелна инспекција и, каде што е потребно, со црево или тестови за забивање.
