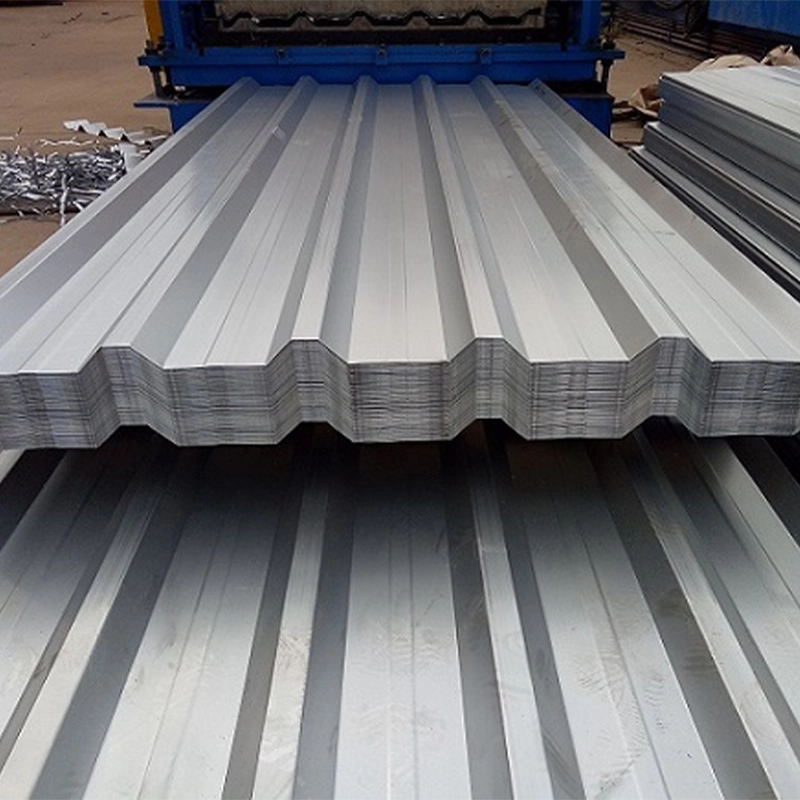

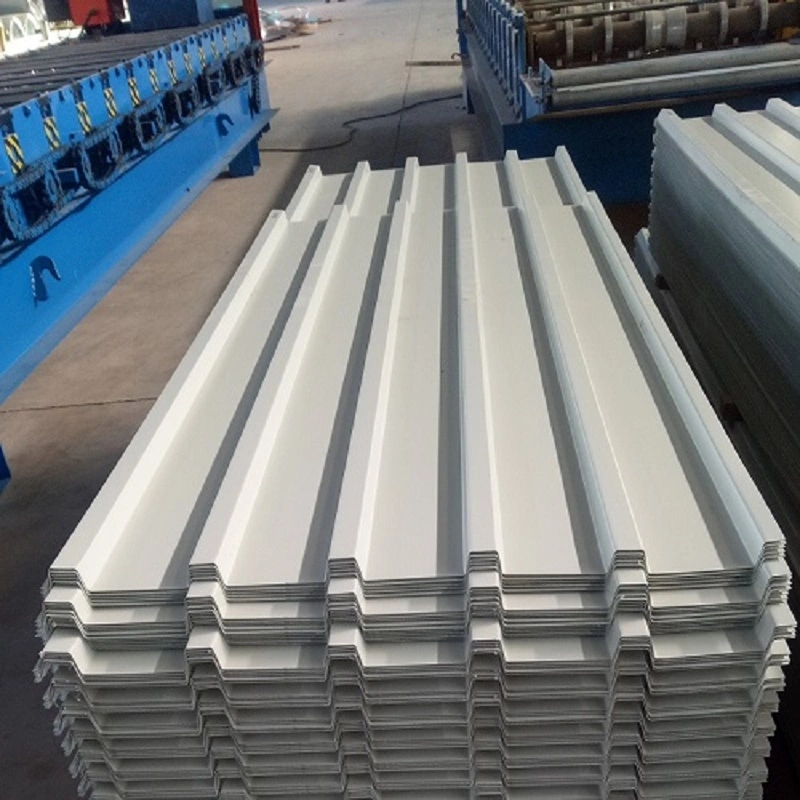

Брановиден челичен лим обложен со боја

Брановидни челични лим обложени со боја се произведуваат со обликување на претходно обоена челична калем во брановиден профил. Основниот калем е ладно валани или галванизиран челик на топло со оценки како што се DX51D, Q195 или SGCC. Пред бојадисувањето, површината се подложува на одмастување, фосфатирање и хромирање. Намотката потоа добива завршница обложена со валјак, типично полиестер или PVDF, со дебелина на сува фолија од горната страна од 15 μm до 25 μm и дебелина на задната страна од 5 μm до 10 μm. SENBO ги снабдува овие листови по проверка на дебелината на намотката, тежината на облогата и состојбата на површината, а процесот на формирање на ролна вклучува периодична проверка на геометријата на профилот.

Брановидниот челичен лим обложен со боја е ладно формиран во пресек на паралелни ребра и долини. Оваа форма обезбедува висока надолжна флексурална вкочанетост и ефективно одводнување на водата додека ја одржува дебелината на материјалот помеѓу 0,2 mm и 1,2 mm. Вообичаените профили вклучуваат YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 и YX51-250-750. Ефективните ширини на покривање се движат од 300 mm до 1.150 mm. Должината на листот се сече по нарачка. Производот го следи GB/T 12755-2008, кој ги специфицира барањата за составот на материјалот, механичките својства, облогата и димензионалните толеранции.

Клучни спецификации

Карактеристики на производот

• Мала тежина со соодветна вкочанетост:Брановидниот профил ја зголемува вкочанетоста на свиткување без додавање на дебелина на материјалот, што помага да се намалат структурните оптоварувања.
• Ефективна дренажа:Паралелната шема на ребра и долина ја придвижува дождовницата брзо кон стреата и го намалува бројот на попречни преклопувања.
• Заштита од корозија:Поцинкуван или метален слој Al-Zn плус органски горен слој обезбедува две бариери против атмосферска корозија.
• Флексибилност на боја и големина:Достапни се RAL боите, а должината, дебелината и профилот на листот може да се прилагодат за да одговараат на цртежите на проектот.
• Брза инсталација:Фабрички префабрикувани листови се поставуваат директно на огради, што ја скратува работата на локацијата во споредба со системите за леење или ѕидање.

Примери за теренска примена

1. Покривни и ѕидни куќишта за индустриски згради

Овие брановидни челични лимови обложени со боја често се користат за покриви и ѕидови во индустриски постројки и магацини. Профилот од типот 760 е вообичаен за покриви бидејќи неговата геометрија поддржува добра дренажа и го ограничува бројот на странични кругови. Во еден крајбрежен проект, фабрика од 48.000 m² во Југоисточна бакарна индустрија користеше покрив од челик во боја со дистрибуиран фотоволтаичен систем. Покривот работеше прифатливо во услови на дожд во регионот, покажувајќи ја соодветноста на материјалот за големи фабрички пликови.

2. Модуларни згради и привремени објекти

Брановидни листови обложени со боја се добро прилагодени за модуларна и привремена конструкција бидејќи се лесни, лесни за сечење и брзи за монтирање. Проектот Шангај Нанхе Бранч Лине Парк вклучуваше станица изградена со брановидни покриви обложени со боја и модуларни методи за 45 дена. Слични апликации вклучуваат префабрикувани кабини, привремени канцеларии, складишта на локацијата и настрешници.

3. Специјални куќишта

Профилот се користи и во одредени специјализирани средини, како што е ентериерот на бродската кабина. Во тој случај, брановидноста обезбедува плошност на површината и визуелна структура, истовремено намалувајќи ја количината на челична рамка со светлосен мерач што е потребна зад панелот.

Белешки за ракување и инсталација на локацијата

• Чувајте ги листовите суви и чувајте ги на рамни потпори. Ако е потребно складирање на отворено, користете капак што дише и подигнете го оџакот.
• Ракувајте со снопови со широки краци за да избегнете оштетување на ребрата или гребење на бојата.
• Користете ножици или грицкачи за сечење. Избегнувајте абразивни дискови кои создаваат топлина и можат да ја оштетат облогата на исечениот раб.
• Наведете сврзувачки елементи и подлошки компатибилни со облогата на листот за да ја минимизирате галванската корозија.
• Следете ги деталите за кругот на производителот за страничните и крајните кругови. Нанесете заптивната смеса онаму каде што е наведено за наклонот на покривот и зоната на ветерот.
• Проверете го порамнувањето на моливчето пред да поставите листови. Неусогласеноста може да предизвика видлива брановидност и стрес на ребрата.

Контрола на квалитет и документација

Сертификатите за мелница треба да ја потврдат класата на основен метал, тежината на галванизираниот слој и дебелината на бојата на филмот. За време на производството, димензиите на профилот како што се висината на ребрата, чекорот и ефективната ширина се проверуваат во редовни интервали. Пред пратката, листовите се проверуваат за дефекти на облогата, гребнатини на површината и точност на димензиите. За големи проекти, примероците може да се испратат за прскање со сол од трета страна или за забрзани атмосферски тестови доколку е потребно.

Размислувања за избор

• Идентификувајте ја категоријата на атмосферска корозија на локацијата пред да ја изберете тежината на галванизираниот слој и типот на боја.
• Потврдете го дизајнот на оптоварување на ветерот и растојанието на оградата за да ја изберете точната дебелина и профил на листот.
• Прегледајте го наклонот на покривот и распоредот на дренажата за да избегнете нишање и да обезбедите проток на вода до стреата.
• За долги континуирани листови, планирајте ја транспортната рута и пристапот до локацијата. Формирањето ролна на лице место може да биде опција доколку транспортот е ограничен.
• Ако зградата е во област со висок ризик од пожар, имајте предвид дека самиот метален лим е незапалив, но целокупниот склоп на покривот вклучувајќи ја изолацијата мора да се процени посебно.

Најчесто поставувани прашања

Како да изберам помеѓу PE и PVDF премази?

PE е стандардна, економична завршница за општи индустриски згради во благи средини. PVDF обезбедува подобро задржување на бојата и отпорност на UV и прскање со сол, што го прави попогоден за крајбрежни или висококорозивни локации. Изборот треба да одговара на очекуваниот работен век на проектот и изложеноста на животната средина.

Кој е минималниот наклон на покривот за брановидни плочи обложени со боја?

Наклон од 5% вообичаено се препорачува за системи со обвивка фиксирани со завртка. Пониските падини бараат дополнително запечатување и проектирање на одводнување, а прифатливиот минимум треба да го потврди проектниот инженер врз основа на локалниот интензитет на врнежи.

Дали овие листови може да се инсталираат на закривени покриви?

Некои профили може да се искриват до голем радиус со формирање на тркалање или притискање на сопирањето. Минималниот радиус зависи од дебелината на листот, геометријата на ребрата и флексибилноста на облогата. Добавувачот треба да го потврди лимитот за формирање пред да се изврши нарачката.

Како се одржува конзистентноста на бојата на голем покрив?

Сите листови за иста површина треба да се нарачаат од истата серија на намотки секогаш кога е можно. Ако повеќе серии се неизбежни, побарајте читање на бојата и договорете се за толеранција како ΔE ≤ 1,5. Правилната секвенца за складирање и инсталација, исто така, помага да се избегнат видливи варијации.
