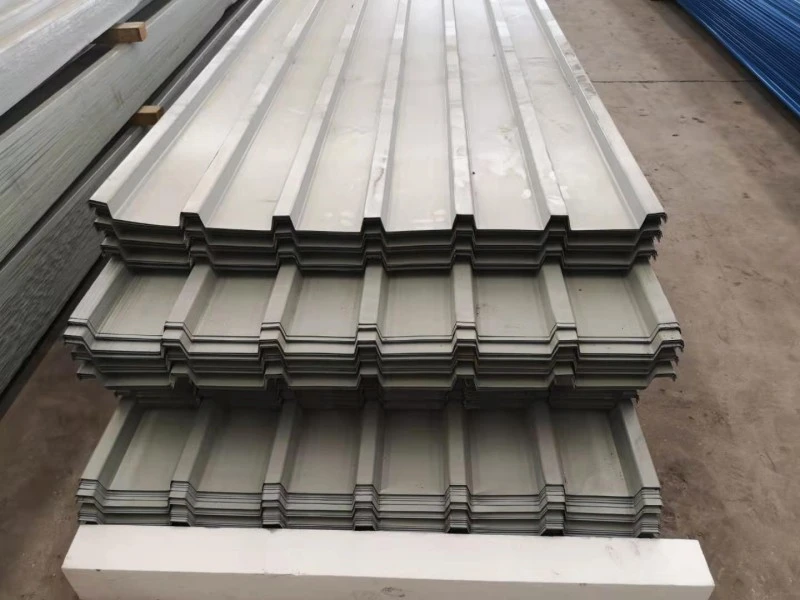

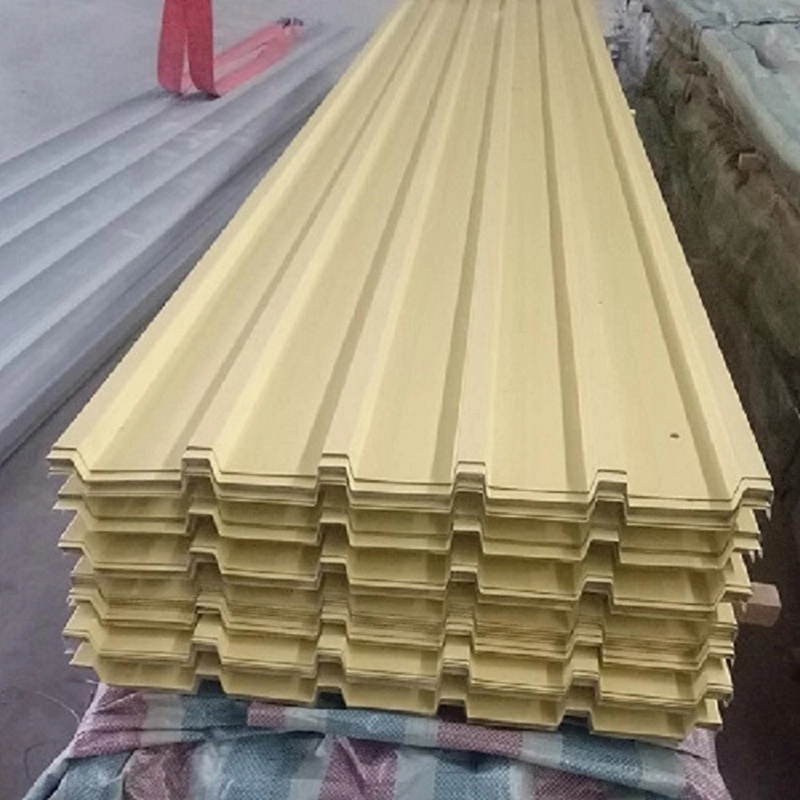

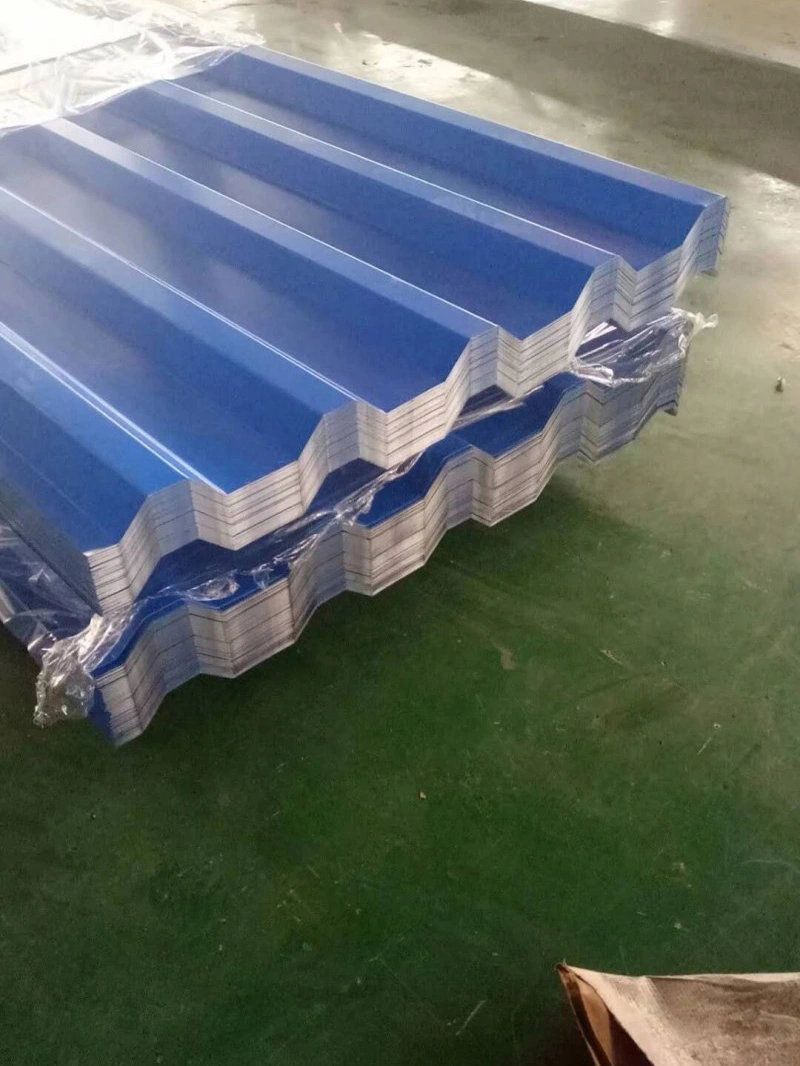

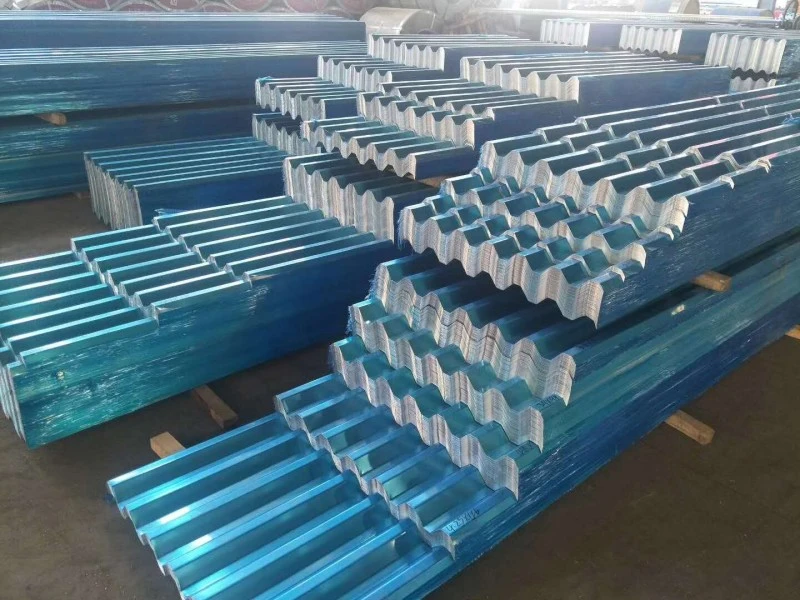

Челичен покривен лим обложен со боја

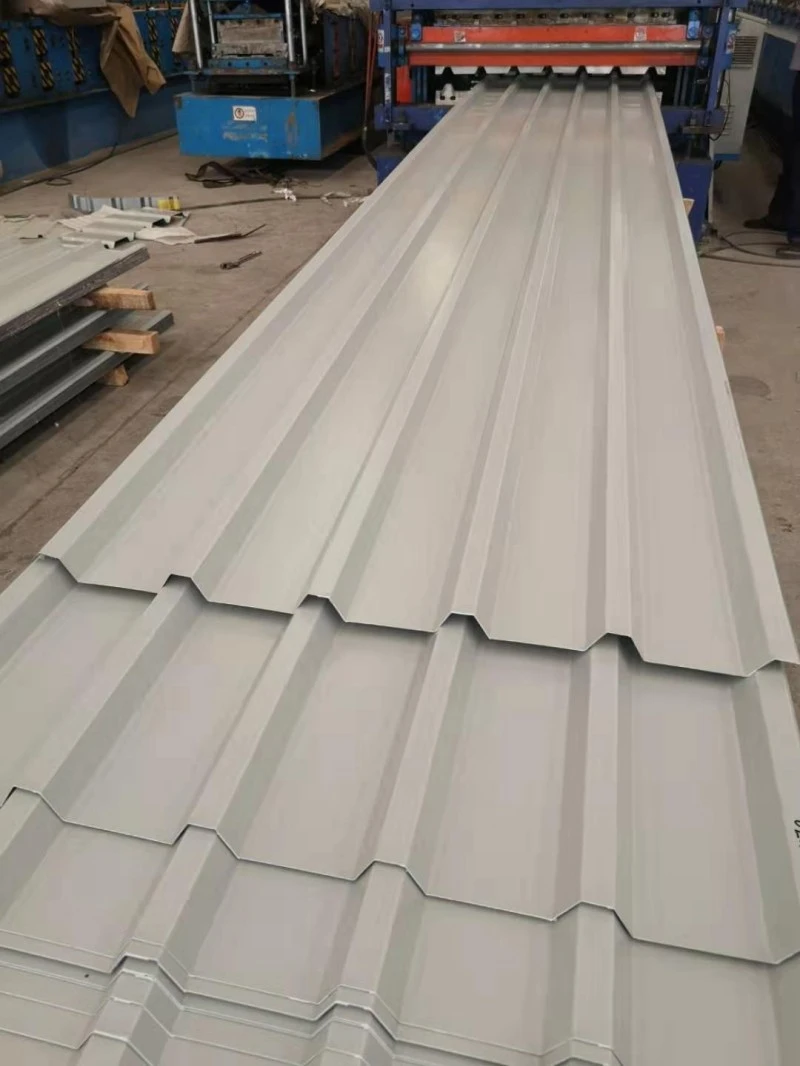

Челични покривни листови обложени со боја направени од претходно обоена челична калем се обликувани со ладна ролна што се формира во брановиден профил. Секој лист комбинира челично јадро, метална обвивка од двете страни и зацврстена органска завршница. Основниот метал е обично Q235B или DX51D, а заштитниот метален слој може да биде цинк или алуминиум-цинк со тежина на облогата од 40 g/m² до 275 g/m² по страна. Системот за боја обично вклучува прајмер и полиестерски горен слој од најмалку 20 μm, додека PVDF е резервиран за места со посилна УВ изложеност или прскање со сол. SENBO врши дојдовни проверки на дебелината на намотката и тежината на облогата, а линиите за формирање на ролна се поставени да ја потврдат геометријата на ребрата и ефективната ширина за време на производството.

Заеднички профили и димензии

• YX35-125-750:висина на ребрата 35 mm, растојание на ребрата 125 mm, ефективна ширина 750 mm.
• YX25-210-840:висина на ребрата 25 mm, растојание на ребрата 210 mm, ефективна ширина 840 mm.
• YX15-225-900:висина на ребрата 15 mm, растојание на ребрата 225 mm, ефективна ширина 900 mm.

Должината на листот се сече по нарачка, а можни се континуирани должини кога транспортот дозволува. Изборот на профилот влијае на капацитетот на распонот, однесувањето на дренажата и изгледот.

Табела со параметри

Тест податоци и повратни информации за проектот

Механичко однесување

Подлогата мора да покаже цврстина на истегнување од најмалку 270 MPa. За YX35-125-750, јакоста на притисок е околу 200 MPa, што е соодветно за неносливи и секундарни структурни обвивки. Варијацијата на дебелината е контролирана на ±0,02 mm, а плошноста е ограничена на 3 mm на метар за да се избегне задржување на водата на готовиот покрив.

Отпорност на адхезија и корозија

Тестирањето со вкрстено сечење бара површината за одвојување на облогата да остане на или под 5%. Перформансите на прскање со сол обично се одредуваат како без црвена 'рѓа по 500 часа за стандарден материјал. Поголемите тежини на облогата на цинк го подобруваат овој резултат. Вистинските барања треба да се усогласат со локацијата на проектот и категоријата на атмосферска корозија.

Одводнување на вода

Брановидна форма ја канализира дождовницата низ коритата до стреата. Зглобовите за преклопување се запечатени со водоотпорни подлошки и заптивната смеса. Се препорачува минимален наклон од 5%. Правилното порамнување на оградата и поставувањето на прицврстувачите помагаат да се спречи лупење и протекување.

Пример за топлинска изведба

Пилот-проект во округот Чонгминг, Шангај нанесе термоизолациски слој над постоечкиот покрив од челик во боја. По третманот, температурата на површината се намалила од 63°C на 33°C, а внатрешната температура паднала за околу 8°C. Додека изолационата обвивка ја обезбеди главната придобивка, случајот покажува како металниот лим може да се комбинира со дополнителни површински третмани за заштеда на енергија.

Брзина на инсталација

Фабрички произведените листови може брзо да се инсталираат на лице место. Дневниот излез од формирањето на ролна може да достигне 3.000 метри. Кога се споени со челична рамка, покривите на покривот и магацинот може да се завршат за кратко време. Долгите листови го намалуваат бројот на крајни кругови, што исто така ги намалува потенцијалните точки на истекување.

Забелешки за дизајн и инсталација

• Чувајте ги намотките и листовите суви пред инсталацијата. Складирањето на отворено бара растојание од подлогата и капак што дише за да се спречи кондензација.
• Користете алатки за сечење кои не произведуваат висока топлина. Се претпочитаат ножици и грицкачи наместо абразивни дискови.
• Веднаш допрете ги исечените рабови и гребаници со компатибилна боја за поправка.
• Изберете сврзувачки елементи и подлошки кои се компатибилни со облогата за да ја минимизирате галванската корозија.
• Следете ги наведените детали за страничниот и крајниот круг. Во области со силен ветер, зголемете ја густината на прицврстувачите во близина на рабовите и гребените.
• Проверете го растојанието и усогласувањето на оградата пред да поставите листови. Непорамнетите гајби може да предизвикаат видлива брановидност и стрес на ребрата.

Прашања од Проекти

Каков наклон е потребен за покрив без хидроизолациона мембрана?

Наклон од 5% или повеќе е типичен за профили со една кожа. Пониските косини може да се користат во посебни случаи, но дополнителни мерки за запечатување и одводнување мора да бидат дизајнирани и прегледани од проектниот инженер.

Како да ја изберам тежината на облогата со цинк?

Прво треба да се оцени категоријата на атмосферска корозија на локацијата. Благите рурални области може да бидат во ред со 40 g/m² до 90 g/m². Крајбрежните или индустриските зони често бараат 150 g/m² или повеќе, или алуминиумско-цинкова облога со еквивалентни перформанси.

Дали лимовите се монтираат на закривени покриви?

Некои профили можат да бидат закривени до голем радиус. Минималниот радиус зависи од висината на реброто, дебелината на листот и флексибилноста на облогата. Производителот треба да го потврди лимитот за формирање пред да се изврши нарачката.

Што предизвикува варијација на бои помеѓу сериите?

Варијацијата на бојата може да се појави кога намотките доаѓаат од различни производни циклуси. За голем покрив или ѕид, побезбедно е да се нарача целиот материјал за иста површина од една серија на намотки. Кога тоа не е можно, побарајте читање на бојата и поставете толеранција, како ΔE ≤ 1,5.

Список за проверка за купување и инспекција

• Потврдете ја класата на подлогата и тежината на облогата на сертификатот за мелница пред производството.
• Побарајте примерок од вистинската боја на бојата и одобри ја пред да се пресече намотката.
• Проверете ја дебелината на листот, висината на ребрата и ефективната ширина при приемот. Одбијте материјал надвор од толеранција.
• Проверете ја облогата за гребнатини, пукнатини на серпентина или нерамна боја. Малите оштетувања може да се поправат, но треба да се заменат големи површини на оштетување.
• Ако покривот мора да исполнува специфичен рејтинг за издигнување на ветерот, побарајте податоци од тестот или пресметки за избраниот профил и распоред на прицврстувачите.
• За проекти каде перформансите на пожар се загрижувачки, запомнете дека еден метален лим е незапалив, но комплетниот склоп на покривот може да вклучува запалива изолација или подлога што мора да се процени посебно.
