Метален покривен лим

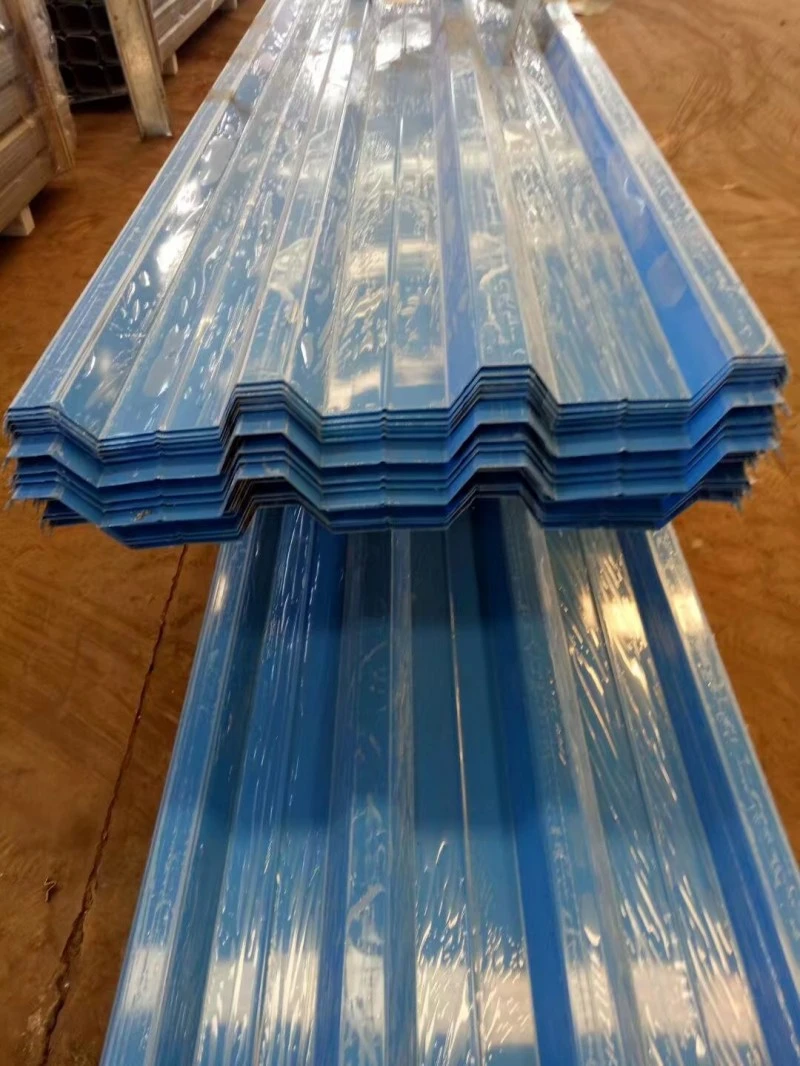

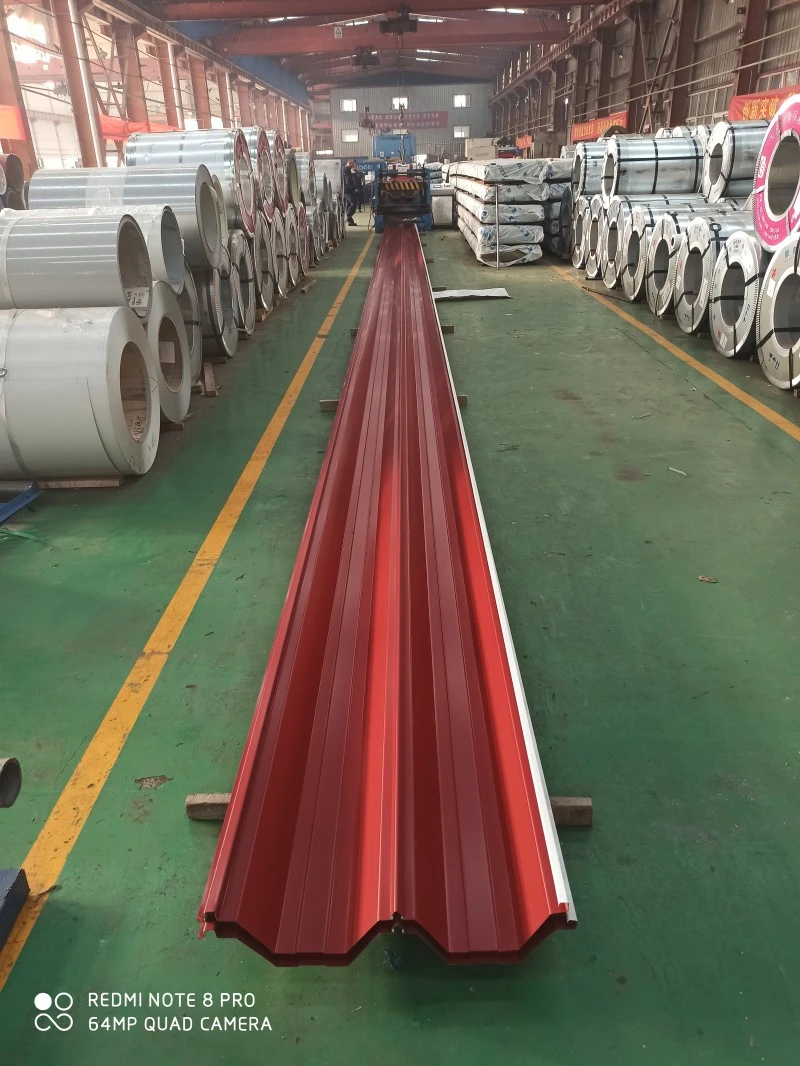

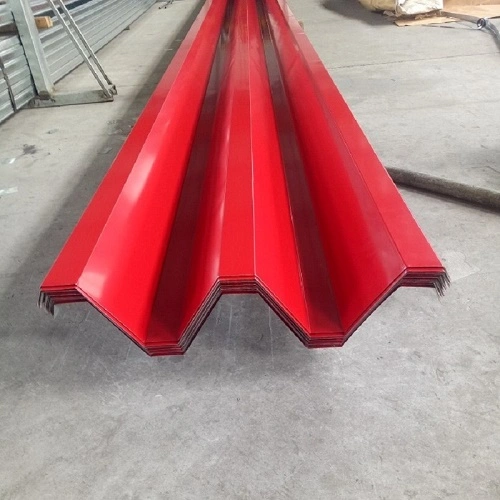

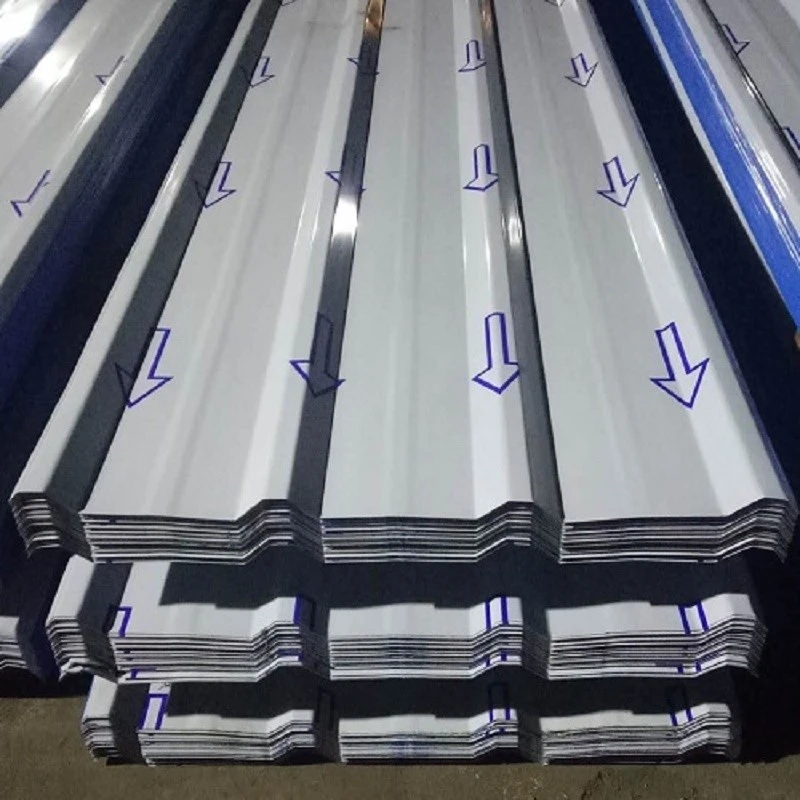

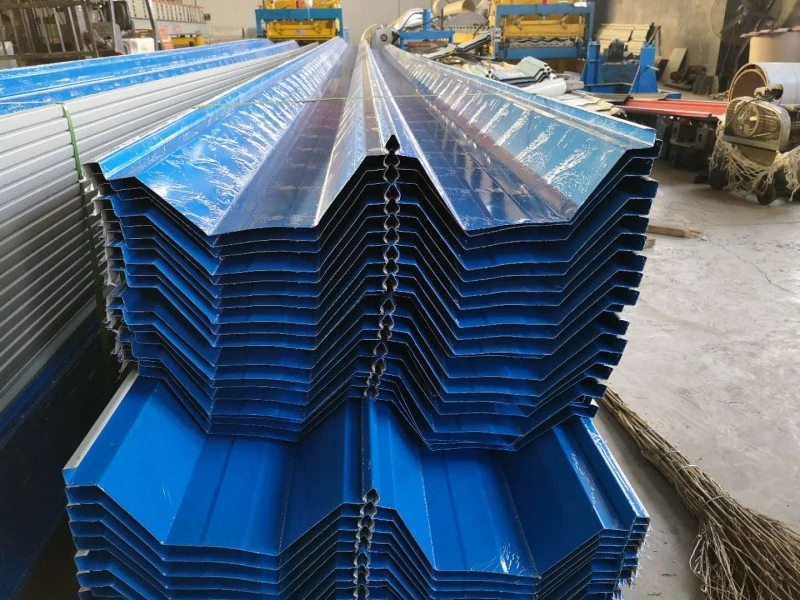

Металните покривни листови се ролни од челични или легирани калеми во брановидни профили кои се користат за обложување на покривот и ѕидот. Материјалите за намотки вклучуваат галванизиран челик со топло натопи, челик обложен со Al-Zn, претходно обоен челик, легура на алуминиум-магнезиум-манган и нерѓосувачки челик. Брановитиот профил ја зголемува вкочанетоста на свиткување долж насоката на реброто, дозволувајќи им на тенки листови од 0,5 mm до 1,5 mm да носат товари на покривот. SENBO ги снабдува овие панели со сертификати за материјали и записи за проверка на профилот, а процесот на производство вклучува редовни проверки на геометријата на ребрата, дебелината на листот и состојбата на облогата.

Опции за основни материјали

• Топло поцинкуван челик:Оценки како DX51D+Z со двострана обвивка од цинк од 40 g/m² до 275 g/m².
• Челик обложен со Al-Zn:Облога AZ150 за подобрена отпорност на корозија во умерени до тешки средини.
• Претходно обоен челик:Достапно со полиестерски или PVDF премази за отпорност на боја и временски услови.
• Легура од алуминиум-магнезиум-манган:Одделение AA3004 со работен век поголем од 50 години и помала тежина од челикот.
• Нерѓосувачки челик:Феритни оценки, како што е 445J2, се користат каде што е потребна висока отпорност на ветер и перформанси на корозија.

Изградба на системот

Комплетниот систем на метален покрив обично користи повеќе слоеви. Покривот на аеродромски терминал со надворешен лим од не'рѓосувачки челик може да вклучува: од дното кон врвот: поцинкувани примарни шуплини, перфориран основен лим обложен со Al-Zn, слој за контрола на пареа, камена волна што апсорбира звук, галванизирани секундарни порлинки, термоизолациона карпеста волна, галванизиран челичен лим, водоотпорна мембранска челична решетка TPO пена, покривната плоча од не'рѓосувачки челик и капа од не'рѓосувачки челик. Овој склоп комбинира структурна поддршка, термичка контрола, управување со воздухот и пареата, акустични перформанси и заштита од временски услови.

Методи за поврзување

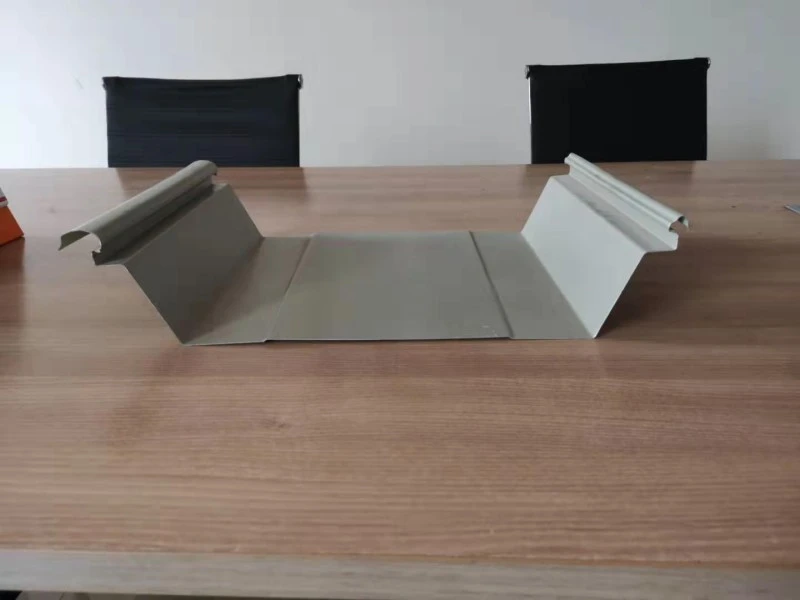

• Преклопување на стоечки шевови:Рабовите на панелите се механички зашиени, често со заптивната смеса претходно нанесена во шевот.
• Континуирано заварување:Панелите од нерѓосувачки челик се спојуваат по целата должина на шевот со заварување.
• Прицврстување во круг:Панелите што се преклопуваат се прицврстени со изложени сврзувачки елементи, кои се користат главно за секундарни апликации или апликации со мал наклон.

Технички спецификации

Верификација на перформансите од завршени проекти

1. Капацитет за подигнување на ветерот

Континуирано заварениот покрив од нерѓосувачки челик на терминалот 3 на меѓународниот аеродром во Гуангжу Бајун беше подложен на тестови за тунел за ветер и статичко подигање. Регистрираниот капацитет беше 18,2 kPa, што одговара на тајфун од категорија 17. За споредба, конвенционалните покриви со стоечки шевови од алуминиум-магнезиум-манган обично се спротивставуваат на условите од категоријата 12. Стадионот за културен и спортски центар во Greater Bay Area користи вграден систем на покрив од не'рѓосувачки челик кој постојано се заварува и достигна 21 kPa во лабораториските тестови. Пристапот за континуирано заварување го елиминира испреплетениот шев како слаба точка и го подобрува целокупниот отпор на подигнување.

2. Хидроизолација и херметички

Системите за стоечки шевови постигнуваат атмосферска затегнатост преку механички заклучени шевови со претходно нанесена заптивната смеса во спојницата. Системите за заварен нерѓосувачки челик користат заварување со целосна должина за да создадат континуирана површина без отвори за шевовите. Во Културниот и спортски центар на Greater Bay Area, дизајнот на одводнување вклучува оптимизирани олуци и ѕидови за задржување вода. Под металната површина се користеше двослојна флексибилна мембрана за да се избегнат пенетрациите на прицврстувачите низ хидроизолациониот слој.

3. Управување со термичко движење

Термичката експанзија и контракција мора да се приспособат при долги патеки на покривот. На терминалот 3 на аеродромот Гуангжу Баијун, заварените врски работат заедно со попречните бранови во профилот на панелот за да го апсорбираат топлинскиот стрес. Овој пристап помага да се одржи структурниот интегритет на покривот со текот на времето и го намалува ризикот од пукање од замор на фиксни точки.

4. Ефикасност на градежништвото

Културниот и спортски центар Greater Bay Area користеше модуларна стратегија за покривната конструкција под хидроизолационата мембрана. Покривот од 78.000 m² беше поделен на 878 модули, кои беа собрани и заварени на земја, а потоа се подигнаа во позиција. Овој метод ја зголеми ефикасноста на инсталацијата за 30% и го задржа материјалниот отпад околу 2%, особено корисен за сложени геометрии на закривен покрив.

Забелешки за дизајн и инсталација

• Потврдете го потпорниот систем на оградата за усогласување, растојание и носивост пред поставување на панелот.
• Користете ленти за подигнување со заштита на рабовите за да избегнете деформација на панелот за време на дигањето.
• За системите за стоечки шевови, потврдете го заглавувањето на шевот и усогласувањето на штипката пред конечното механичко шиење.
• За заварени системи, чувајте ја работната површина чиста и суво и следете ги квалификуваните процедури за заварување за нерѓосувачки челик.
• Заштитете ги завршените покривни површини од градежен сообраќај и ѓубре што паѓа; закажете инспекции по големите временски настани.
• Координирајте ги пенетрациите на покривот и деталите на рабовите пред инсталацијата на панелот за да избегнете модификации на теренот откако покривот ќе се запечати.

Контрола на квалитет и документација

Добавувачите треба да обезбедат сертификати за тестирање на мелницата за основниот метал, извештаи за дебелината на облогата и проверки на димензиите на профилот на панелот. За проекти со специфични барања за оптоварување на ветерот, треба да бидат достапни извештаи за тестирање на издигнувањето на ветерот за точната конфигурација на системот. Инспекциите за прием на лице место треба да ги потврдат оценките на материјалот, должината на панелите, профилите на ребрата и состојбата на површината пред да започне инсталацијата.

Размислувања за избор

• Оценете ја локацијата на зградата и дизајнирајте ја брзината на ветерот пред да го изберете типот на покривниот систем.
• Потврдете го наклонот на покривот и распоредот на дренажата за да се обезбеди ефикасно отстранување на водата и да се избегне пребивање.
• Размислете за изложеноста на животната средина, вклучително и сол спреј, индустриски загадувачи и нивоа на УВ, при изборот на основниот материјал и облогата.
• За сложени геометрии, рано вклучете го добавувачот на покривниот систем за да ги прегледа ограничувањата за изработка на панели и опциите за модуларна конструкција.
• Прегледајте го пристапот за одржување и идните потреби за опрема на покривот во фазата на дизајнирање.

Најчесто поставувани прашања

Кој метод на поврзување е најсигурен за крајбрежни локации со силен ветер?

Континуираното заварување на панели од нерѓосувачки челик нуди највисока измерена отпорност на издигнување на ветерот и често е специфицирано за региони склони кон тајфуни. Системите за стоечки шевови, исто така, можат да работат добро кога деталите за шевовите и штипките се зајакнати според податоците од тестот за тунел за ветер или подигнување.

Како покривниот систем се справува со термичкото движење во долгите панели?

Системите за стоечки шевови користат лизгачки штипки кои овозможуваат движење по наклонот на покривот. Заварените системи може да вградуваат попречни брановидни или експанзиони зглобови. Специфичниот метод треба да го потврди дизајнерот на системот за покрив врз основа на геометријата на зградата и температурниот опсег.

Кое е типичното барање за одржување на метален покрив?

Периодични инспекции треба да проверуваат дали има лабави сврзувачки елементи, оштетени панели, блокирани патеки за одводнување и состојба на заптивната смеса при пробивање. Постојаните шевови и заварените системи генерално бараат помалку одржување отколку покривите со отворени прицврстувачи бидејќи прицврстувачите не се директно изложени на временските услови.

Дали може да се постави метален покрив над постоечки покрив?

Во некои случаи, нов метален покрив може да се постави над постоечки покрив доколку конструкцијата може да го поддржи додаденото оптоварување и постоечката површина е компатибилна. Структурен инженер мора да ги процени постојните услови и да потврди дека деталите за прицврстувањето се соодветни.
