Метален профилиран лим

Метален профилиран лим, исто така наречен брановиден метален панел, се произведува со валање што формира тенок калем од челик или алуминиумска легура во брановиден пресек на амбиентална температура. Основниот материјал е избран според околината на проектот и барањата за оптоварување. SENBO работи со линии за континуирано формирање со повеќе ролни и врши димензионални проверки на висината на ребрата, ширината на листот и геометријата на профилот за време на производството. Компанијата, исто така, одржува дојдовни инспекциски записи за дебелината на основниот метал и тежината на облогата.

Опции за подлогата

• Поцинкуван челичен лим:Вообичаените градежни оценки вклучуваат Z275 и Z450, со тежина на двострана облога од цинк од 275 g/m² и 450 g/m² соодветно. Минималната дебелина на облогата по страна е приближно 19 μm.
• Челичен лим обложен со легура на Al-Zn:Металниот слој содржи околу 55% ​​алуминиум, 43,5% цинк и 1,5% силициум. Отпорноста на корозија е 3 до 5 пати поголема од онаа на галванизираниот челик. AZ150 е широко употребувана класа.
• Челичен лим обложен со боја:Користи поцинкувана или Al-Zn подлога со предтретман и органска облога како полиестер, акрилик или флуоројаглерод. Оваа опција комбинира заштита од корозија со декоративна завршница.
• Лист од алуминиумска легура:Листовите од полутврда легура на алуминиум со дебелина од 0,6 mm до 1,2 mm нудат добра отпорност на корозија и формабилност. Потребна е изолациона бариера при приклучоците со различни метали за да се избегне галванска корозија.

Формирање и класификација

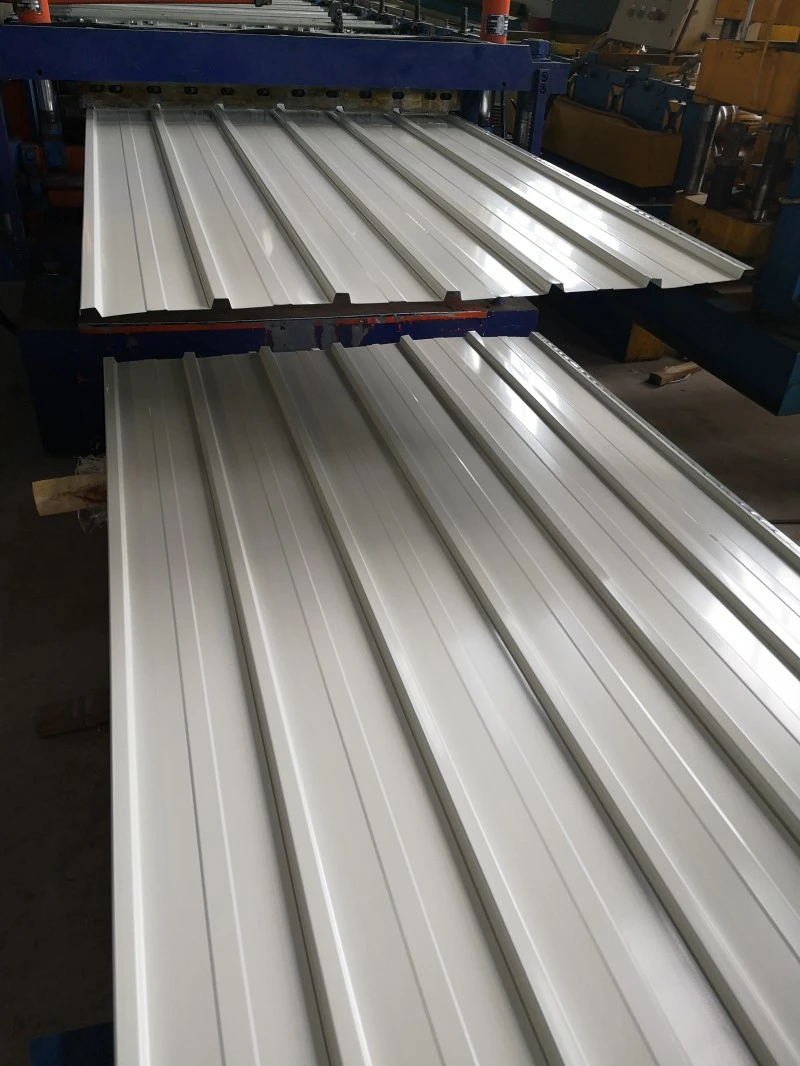

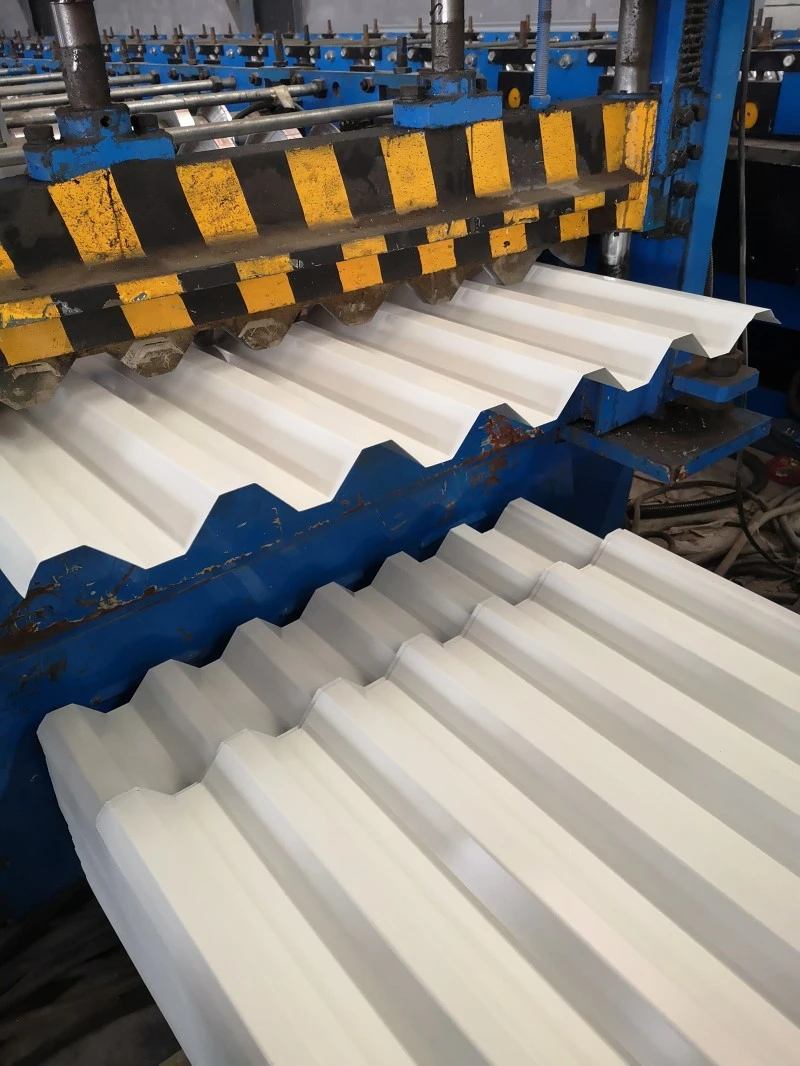

Металните профилирани лимови се формираат на континуирани линии за формирање на ролни и можат да се произведуваат во должина од неколку метри до десетици метри. Фабричката префабрикација обезбедува висока димензионална точност, но е ограничена со транспортната должина. Формирањето на лице место овозможува должината на листот да одговара на проектот, намалувајќи ги завршните кругови и заштедувајќи материјал и работна сила. Производите се класифицираат според пресек на типови V-облик, U-облик, W-облик, ребрести, вкочанети и жлебови со гулаб. По примена, тие вклучуваат покривни панели, ѕидни панели, композитни подни облоги и заоблени структурни панели.

Технички спецификации

Податоци за проектна апликација

1. Индустриски згради и магацини

Профилирани метални листови најчесто се користат за покривни и ѕидни куќишта во индустриски постројки и магацини поради нивната мала тежина и соодветна цврстина. За проекти без топлинска изолација, потрошувачката на челик е околу 5 kg/m² до 11 kg/m². Металниот покрив во комплексот Спортски парк Пинглијанг, поставен помеѓу јуни 2020 и јуни 2023 година, користеше профилирани челични лимови обложени со Al-Zn со дебелина од 0,6 mm како основен слој на покривот. Проектот ја доби Сребрената награда за инженерска технологија на наградите за наука и технологија за индустријата за хидроизолација на згради во 2024 година, што укажува на тоа дека материјалот е прифатливо изведен во голем јавен објект.

2. Композитни подни системи

Кога се комбинира со бетон, профилираниот челичен лим делува и како постојана кофражна и затегнувачка арматура. Овој пристап ја отстранува потребата за традиционална дрвена кофраж и привремено поткрепување. За да се подобри врската помеѓу челикот и бетонот, навртките за стрижење може претходно да се заварат на лимот или лимот може да се формира со двонасочни зацврстувачки ребра. Композитните подни системи се широко користени во високи згради и повеќекатни индустриски објекти.

3. Заоблени и криви конструкции

Металните профилирани листови може да се формираат како рамни или закривени панели. Заоблените листови овозможуваат заоблени згради кои ги комбинираат функциите на гредата, плочата и столбот во една структурна форма. Системите на покривот може да се произведуваат како панели со заоблен или променлив пресек и се погодни за хидроизолација од I до III степени со минимален наклон од 1,5 степени.

4. Хидроизолација на покривот и отпорност на ветер

Системите на покривот вообичаено користат или завртки фиксирани со шрафови или дизајни на преплетување со високи шевови. Методот на стоечки шевови користи скриени, непродорни прицврстувачи и е применет во проекти како терминални згради на меѓународниот аеродром во Пекинг. Системот на профилирани листови со стоечки шевови од 360° на SENBO има ширина на панелот од 430 mm и висина на ребрата од 65 mm. Дизајниран е за одводен наклон од најмалку 5% и растојание од оградата не поголемо од 1,5 m. Скриениот метод на прицврстување ја подобрува отпорноста на издигнување на ветерот и ги намалува патеките на истекување во споредба со изложените сврзувачки елементи.

Карактеристики на производот

• Лесен и економичен:Потрошувачката на челик од 5 kg/m² до 11 kg/m² за покриви и економичен распон од околу 3,5 m го прават материјалот погоден за големи куќишта.
• Отпорност на корозија:Листовите обложени со Al-Zn обезбедуваат 3 до 5 пати поголема отпорност на корозија од галванизираниот челик. PVDF облогите дополнително го продолжуваат работниот век во агресивни средини.
• Разновидност на профилот:Достапни се профили во облик на V, ребрести, вкочанети и гулаб. За посебни архитектонски форми може да се произведуваат панели со заоблен и променлив пресек.
• Два начини на производство:Фабричката префабрикација или формирањето на ролни на лице место дава флексибилност во должината на листот и планирањето на транспортот.
• Материјал што може да се рециклира:Челичните и алуминиумските листови може да се рециклираат на крајот на услугата. Листовите може да се интегрираат и со фотоволтаични системи за производство на енергија.

Типични апликации

• Покривни и ѕидни облоги за индустриски постројки и логистички магацини.
• Метален покрив за јавни згради како што се стадиони, изложбени центри и аеродромски терминали.
• Композитни подни облоги за високи згради и повеќекатни индустриски објекти.
• Заоблени згради и привремени објекти кои имаат корист од самоносечката школка.

Препораки за инсталација и ракување

• Чувајте ги листовите на рамни потпори и чувајте ги суви. Користете капак што дише ако складирањето на отворено е неизбежно.
• Подигнете снопови со широки шипки или шипки за да спречите деформација на ребрата и оштетување на облогата.
• Исечете листови со ножици или грицкачи. Избегнувајте абразивно сечење кое создава топлина и ја оштетува металната или органската обвивка.
• Користете сврзувачки елементи со подлошки кои се компатибилни со лимниот материјал за да избегнете галванска корозија.
• Следете ги наведените детали за страничниот и крајниот круг. Во области со силен ветер, зголемете ја густината на прицврстувачите на рабовите и аглите на покривот.
• За системите за стоечки шевови, проверете го заглавувањето на спојката и затегнатоста на шевовите пред да се префрлите на следниот панел.

Заеднички прашања

Како да изберам помеѓу галванизирани, обложени со Al-Zn и обложени лимови со боја?

Изборот зависи од атмосферската средина и барањата за изглед. Поцинкуваните лимови се економични за благи услови. Листовите обложени со Al-Zn нудат подобра отпорност на корозија и се претпочитаат за крајбрежни или индустриски локации. Листовите обложени со боја додаваат издржлива декоративна завршница и се избираат кога е важен изгледот или кога е потребна дополнителна заштита на облогата.

Дали може да се користат профилирани метални лимови и за покриви и за ѕидни апликации?

Да, но профилот и дебелината може да се разликуваат. Покривните панели мора да се справат со одводнување на водата и подигање на ветерот, додека ѕидните панели повеќе се фокусираат на оптоварувањето и изгледот на ветерот. Треба да се користат табелите за распон на производителот за да се избере точниот профил за секоја апликација.

Колкав е минималниот наклон на покривот за овие листови?

За системи со завртка фиксирани со завртка, типичен е минимален наклон од 5%. Системите за стоечки шевови може да се користат на падини до 1,5 степени кога се монтираат со соодветно запечатување на шевовите и дизајн на одводнување. Треба да се земат предвид и оптоварувањето на ветрот на проектот и интензитетот на врнежите.

Како се постапува со термичка експанзија и контракција во долгите листови?

Долгите листови се шират и се собираат со температурни промени. Системите за стоечки шевови овозможуваат движење низ лизгачки штипки. За системи со обвивка, деталите на крајниот круг и растојанието од прицврстувачите треба да бидат дизајнирани да одговараат на термичкото движење. Должината на листот и температурниот опсег треба да бидат прегледани од проектниот инженер.

Контрола на квалитет и документација

Добавувачите треба да обезбедат сертификати за тестирање на мелницата за евиденцијата за тежината на основниот метал и облогата. Димензиите на профилот како што се висината на ребрата, чекорот и ефективната ширина се проверуваат за време на производството и пред пратката. За проекти со специфични барања за издигнување на ветерот, може да се обезбедат тест извештаи или пресметки. Инспекцијата за прием на лице место треба да ја потврди дебелината на листот, обликот на профилот, состојбата на облогата и должината според нарачката.

Размислувања за избор

• Идентификувајте ја категоријата на еколошка корозија на локацијата пред да го изберете основниот материјал и облогата.
• Потврдете го дизајнот на оптоварување на ветерот и распонот за да ја изберете точната дебелина и профил на листот.
• Проверете го наклонот на покривот и распоредот на одводот за да избегнете акумулација на вода и протекување.
• За долги континуирани листови, проверете дали транспортната рута може да ја собере потребната должина или план за формирање на ролни на лице место.
• Ако листот ќе се користи во композитен систем на подот, потврдете ги бараните барања за распоред на обетките за смолкнување и оценка за пожар.
